Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.2 A szállítók műszaki adatai
251
6.2.14.2 Műszaki adatok
6
6
6.2.14.3 Surftape-szállító
A Surftape-szállító paraméterei a SIPLACE Pro-számítógépen módosíthatók.
Hevederszélességek 8/12/16 mm
Javasolt heveder- és alkatrészméretek 8 mm: AR 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: AR 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: AR 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
A Bare Die hevederezési pontossága
a Surftape
Bare Die-méret 2,3 x 2,3 mm²-ig: +/- 100 µm, 6 σ
Bare Die-méret 2,3 x 2,3 mm² felett: +/- 200 µm, 6 σ
(a táskaközéppontra vonatkoztatva)
Szükséges távolság a Bare Die- élek és
a hevedertáska között Min. 0,4 mm
Kilökő-tű Egyszeres vagy háromszoros tű, Die-mérettől
függően
Heveder anyaga Metrikus
Hevederszabvány IEC 286-3, DIN-IEC-286, EIA 481 és JIS C 0806
Hevedertekercs átmérője 7" - 15"
Szállító felülete 1 adagoló az alkatrészasztalon
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.2 A szállítók műszaki adatai Software-verzió: SR.505.xx Kiadás: 05/2004 HU
252
6.2.15 AR-eltávolító modul
6

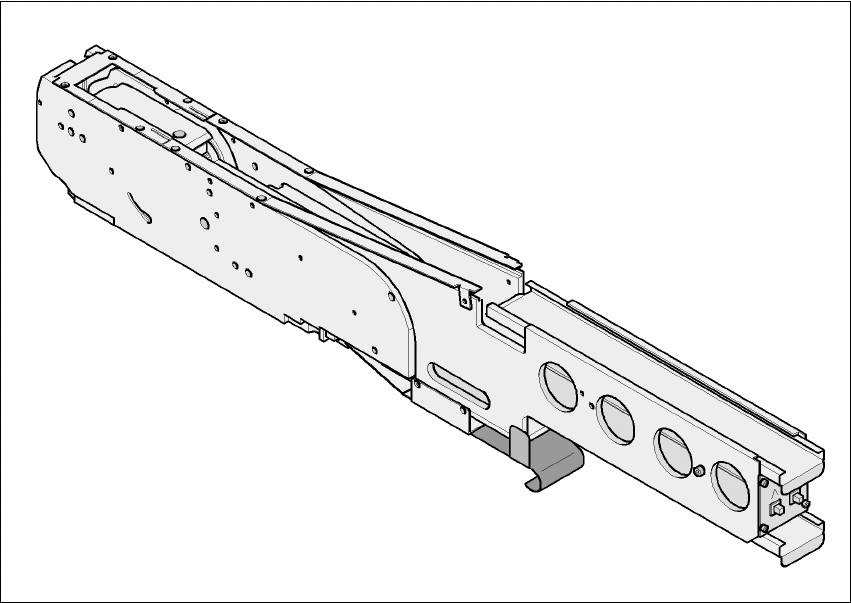

6.2 - 15 ábra AR-eltávolító modul
6
Cikkszám 00141200-xx
Szélesség 54,3 mm
Nyomvonalak modulonként 1
Helyfoglalás 2
Az alkatrészek spektruma max. 27 x 27 mm² 30 x 30 mm² zsebnagyság esetén
max. 13 x 13 mm² 15 x 30 mm² zsebnagyság esetén
Maximális alkatrészmagasság 14 mm
Szállítási emelés (beállítható) 20 mm 15 x 30 mm² zsebnagysághoz
36 mm 30 x 30 mm² zsebnagysághoz
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.2 A szállítók műszaki adatai
253
6.2.15.1 Funkció-leírás
Az AR-eltávolító modul elvileg úgy van felépítve, ahogy a bevezető modul. Az alkatrészheveder
helyett azonban hulladékheveder van. Ennek a hulladékhevedernek a zsebeibe lehet rakni a
hibás alkatrészeket anélkül, hogy azok megsérülnének. Ezeket az alkatrészeket később kézzel
megvizsgálják és megjavítják és aztán újból beültetik. Az eltávolító szalag előnye abban rejlik,
hogy a kezelő a kiválogatott alkatrészeket a beültetési folyamat megszakítása nélkül kiveheti. Ha
a szállítószalag minden zsebe megtelt, a kezelőt a monitor felszólítja az alkatrészek kivételére.6
6.2.15.2 Rendszerfeltételek
Az AR-eltávolító modul alkalmazáshoz a következő rendszerfeltételeket kell teljesíteni: 6
SIPLACE Pro-számítógép szoftver az 2.0-es verziótól
Állomásszámítógép-szoftver a 505.xx-es verziótól
UTALÁS:
Az AR-eltávolító modult a SIPLACE Pro-számítógépen kell konfigurálni és az állomás-
számítógépen aktiválni kell. 6
6.2.15.3 Az alkatrészek AR-eltávolító modullal történő eltávolításának feltételei
Az alkatrészt az AR-eltávolító szalagra rakja a gép, ha a következő feltételek teljesülnek: 6
– az eltávolítandó alkatrésztípust a SIPLACE Pro-számítógépen a felszerelésbe be kell
jegyezni.
– az alkatrészt a lerakáshoz meg kell jelölni.
– A selejtezésre kijelölt alkatrészeket, amiket egy tray-ről vesz el a gép, ismét visszateszi a tray-
re. Csak azokat az alkatrészeket teszi a gép az alkatrész-ártalmatlanító modulra, amiket a Dip-
modul forrasztózsírral bekent.
