6.2.16.2 A leszorító szerkezet cseréje
Æ Tartsa határozottan a leszorító szerkezetet (G a 6.2 - 16. ábrán). Nyomja lefelé a nyomólapot
(F a 6.2 - 16
. ábrán) és vegye ki a leszorító szerkezetet úgy, hogy oldalt kinyomja.
6.2.16.3 Adatbevitel
Határozza meg a felületi tárat, ahogy az a SIPLACE Pro üzemeltetési útmutatóban le van írva. 6
6.2.17 Dip-modul
6
6.2 - 17 ábra Dip-modul
(1) Dip-modul
(2) Forgó tányér
(3) Lehúzókés
6.2.17.1 A Dip-fluxálás elve
A Dip-modul (1. tétel) Flip-chip és CSP-alkatrészeknek forrasztózsírral vagy vezetőképes
ragasztóval történő bekenésére szolgál. A forrasztózsír tartója egy forgó tányér (2. tétel), amin a
lehúzókéssel (3. tétel) vékony forrasztózsír-réteget (pl. 40 µm) hoznak létre. Ez az eljárás
alkalmas nagy viszkozitású (mézszerű) forrasztózsírhoz is. A folyamathoz szükséges
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.2 A szállítók műszaki adatai
257
forrasztózsír-mennyiséget minimális rétegvastagságra kell elosztani, mivel csak a forrasztógömb
alsó oldalát kell bekenni.
A Dip-modul minden beültető fejhez alkalmas. A felszerelés optimalizáló önálló szállító-típusként
veszi figyelembe. Az egyes helyeken alkalmazott Dip-modulok mennyisége nincs korlátozva.
6.2.17.2 Műszaki adatok
Cikkszám 00117010-xx 6
Foglalt helyek 3 6
Alkatrész-méret max. 36 x 36 mm²
a beültetőfej típusától függően 6
Beállítható rétegvastagság 25, 35, 45, 55, 65, 75 µm 6
A rétegvastagság megváltoztatásához
szükséges idő kevesebb mint 1 perc. 6
Az oszlopvastagság tűrése ± 5 mm 6
A tányér forgási sebessége programozható 0 - 10 s
0,1 s - lépésekben 6
Az alkatrész-Dip-idő programozható 0 - 2 s
0,1 s - lépésekben 6
Forrasztózsír nagy viszkozitású forrasztózsír, vezetőképes ragasztó6
6
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.3 Alkatrészkocsi Software-verzió: SR.505.xx Kiadás: 05/2004 HU
258
6.3 Alkatrészkocsi
A SIPLACE HF-automatára max. négy alkatrészkocsi csatlakoztatható fel. A helyek számozása
a következő ábrán látható.

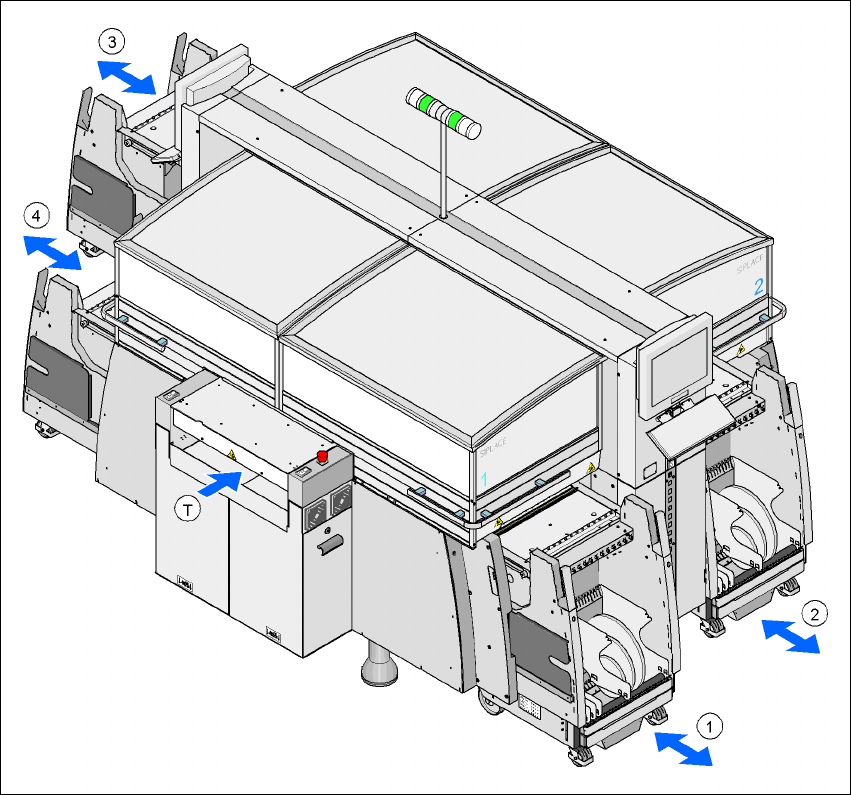

6.3 - 1 ábra Alkatrészkocsik helyei
1, 2, 3, 4: 1, 2, 3, 4 számú hely
T NYÁK-szállítási irány
Az alkatrészkocsik önálló modulok, amiket egy külső szerelőhelyen szállítókkal lehet felszerelni.
Az alkatrészkocsik cseréjéhez ezért csak a termelési folyamat rövid megszakítására van szükség.
