6 AR-kezelés Üzemeltetési útmutató SIPLAC E HF-sorozat 6.3 Alkatrészk ocsi Software-verzió: S R.505.xx Kiadás: 05/2004 HU 260 felcsatlak oztatva. – Az al katrés zkocs i rögzíté se az automa tán olyan prec íz, hogy alka l…
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
259
UTALÁS:
A külső szerelőhelyen az alkatrészkocsik külső feszültségellátást igényelnek (lásd 6.3.5
szakasz
a 266. oldalon).

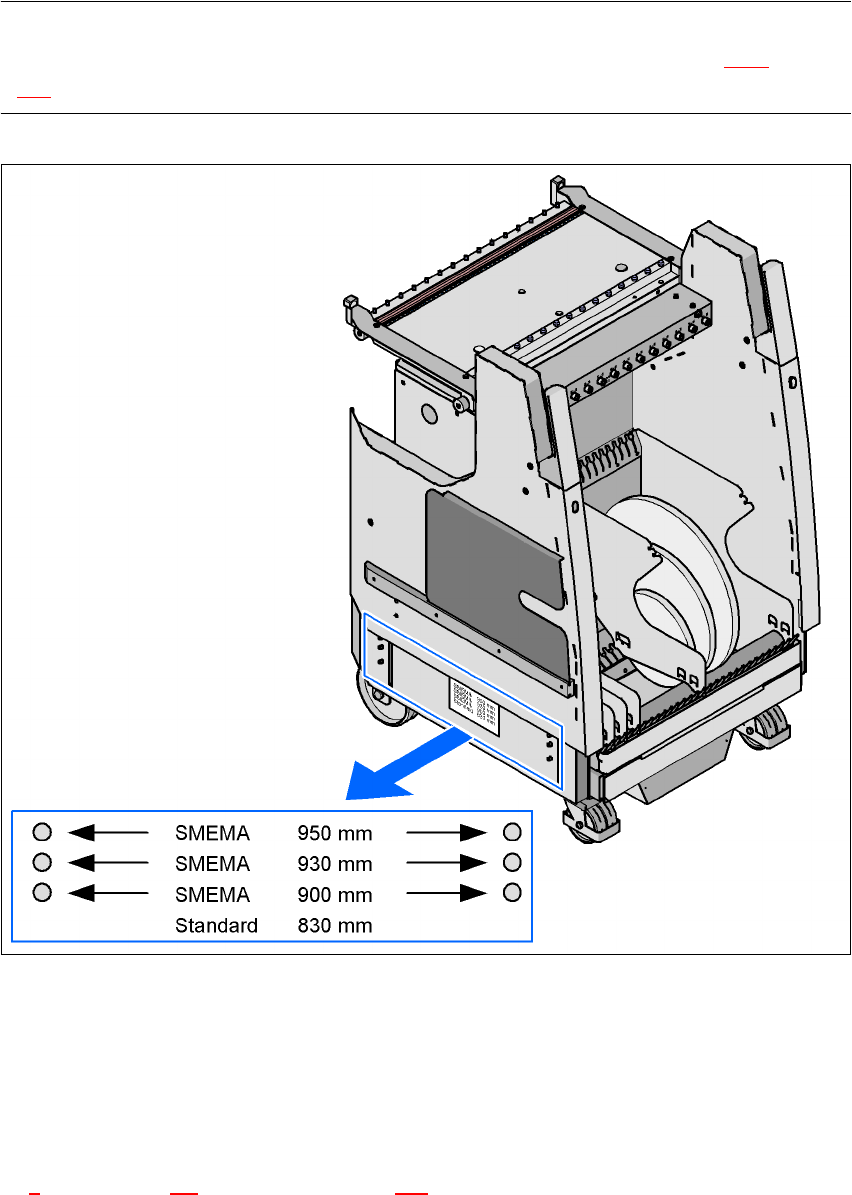

6.3 - 2 ábra Alkatrészkocsi 950 mm-es NYÁK-szállítási magassággal
A tervezéskor nagy hangsúlyt kapott az ergonómia és a biztonságos kezelés:
– A kocsik könnyű járásúak.
– Az alkatrészkocsit elektromos energiával és sűrített levegővel ellátó kábeleket már nem kell
bedugni. Ez érvényes a kommunikációs portra is.
– Az alkatrészkocsit az automatánál behúzókészülék csatlakoztatja fel ill. le. Ennek leírását az
5
fejezetben az 5.9 szakaszban találja, a 227. oldaltól kezdődően. A berendezés
becsatlakoztatja a kocsit a biztonsági, ellátó- és kommunikációs körbe illetve leválasztja
azokról. Elektronikus közeledéskapcsolók jelzik, hogy az alkatrészkocsi megfelelően lett-e
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.3 Alkatrészkocsi Software-verzió: SR.505.xx Kiadás: 05/2004 HU
260
felcsatlakoztatva.
– Az alkatrészkocsi rögzítése az automatán olyan precíz, hogy alkalmas 0201-alkatrészek
beültetési folyamataihoz is.
– Az alkatrészkocsik néhány mozdulattal hozzáigazíthatók a 830 mm-es, 900 mm-es, 930 mm-
es vagy 950 mm-es NYÁK-szállítási magassághoz.
– A hevederkonténer max. 15", opcionálisan max. 19" átmérőjű hevedertekercseket tud
befogadni.
– Minden alkatrészkocsi egyértelmű azonosítószámmal rendelkezik.
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
261
6.3.1 Az alkatrészkocsi felépítése
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
kommunikációs egységből, a hevedertekercs-konténerből és a hulladéktartályból áll.
6.3 - 3 ábra Alkatrészkocsi: elöl- és hátulnézet
(1) Alváz
(2) Alkatrészasztal
(3) Kommunikációs egység
(4) Hevedertekercs-konténer
(5) Hulladéktartály
(6) Port az áramellátás, a kommunikáció és a biztonsági hurok számára
(7) Fogó
(8) Zseb a nyomtatott szerelési listák számára
