Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
261
6.3.1 Az alkatrészkocsi felépítése
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
kommunikációs egységből, a hevedertekercs-konténerből és a hulladéktartályból áll.

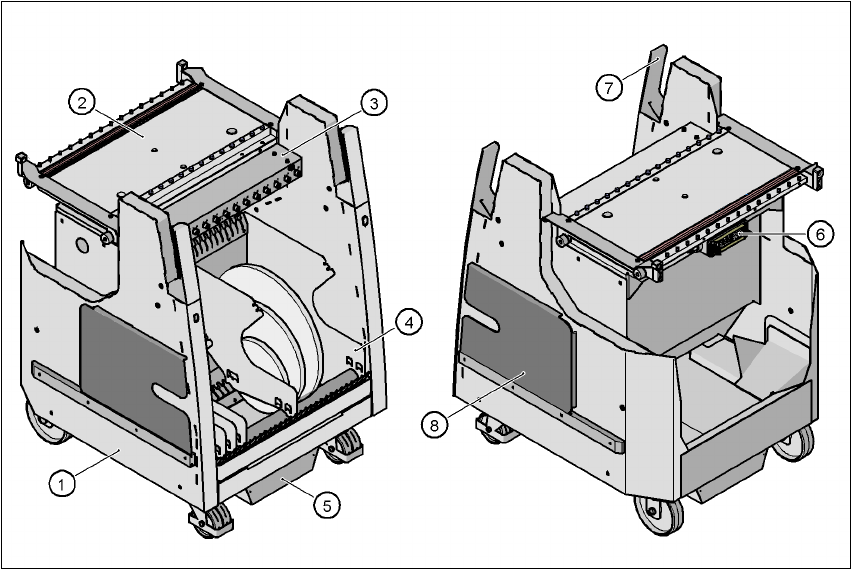

6.3 - 3 ábra Alkatrészkocsi: elöl- és hátulnézet
(1) Alváz
(2) Alkatrészasztal
(3) Kommunikációs egység
(4) Hevedertekercs-konténer
(5) Hulladéktartály
(6) Port az áramellátás, a kommunikáció és a biztonsági hurok számára
(7) Fogó
(8) Zseb a nyomtatott szerelési listák számára
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.3 Alkatrészkocsi Software-verzió: SR.505.xx Kiadás: 05/2004 HU
262
Szerkezeti egység leírása 6
Az alváz könnyen jár és könnyen irányítható.
A fogók (8. poz.) kihúzhatók és a kívánt magasságban rögzíthetők.
Az alváz két oldalán zsebek vannak. Oda lehet helyezni a nyomtatott szerelési listákat. Ezek
a listák a termelési folyamat alatt is kivehetők a zsebekből.
Az alkatrészasztal (2. poz.) kapacitása max. 15 hely a 30 mm szélességű szállítók számára.
A szállítók központosítása az asztalon központosító-stiftekkel és gömbsüvegekkel, mechanikus
úton történik. A szállítók ellátása sűrített levegővel külön sűrítettlevegő-lécen át történik.
Az AR-asztallap alatt található az áramellátás, a kommunikáció és a biztonsági hurok portja
(6. poz.). A Bulkcase-szállítók sűrítettlevegő-ellátása szintén ezen a porton át történik.
MEGJEGYZÉSEK AZ ÜZEMI BIZTONSÁGHOZ
Az automata üzemeltetéséhez valamennyi alkatrészkocsit vagy Matrix-Tray-Changer-t fel kell
csatlakoztatni az automatára. Máskülönben az automata VÉSZ-ÁLLJ-állapotban marad.
A beültetési folyamat meg van szakítva.
A kommunikációs egység (3. poz.) ellátja a szállítókat a szükséges feszültséggel és
vezérlőjelekkel.
A hevedertekercs-konténer (4. poz.) standard kivitelben max. 17" (432 mm) méretű
hevedertekercseket fogad be. Az alváz alsó oldalán található a kihúzható hevederhulladék tartály
(5. poz.). A levágott hevederhulladék egy csúszdán át a hulladéktartályba kerül, amit
rendszeresen üríteni kell.
6.3.2 Műszaki adatok
6
Hosszúság x szélesség 633 x 592 mm²
Magasság
859 mm ha a NYÁK-szállítási magasság 830 mm
929 mm ha a NYÁK-szállítási magasság 900 mm
959 mm ha a NYÁK-szállítási magasság 930 mm
979 mm ha a NYÁK-szállítási magasság 950 mm
NYÁK-szállítási magasság
830 mm ± 15 mm (standard)
900 mm ± 15 mm (SMEMA)
930 mm ± 15 mm (SMEMA)
950 mm ± 15 mm (SMEMA)
Súly
szállító nélkül
szállítóval minden helyen
sűrítettlevegő-ellátással a Bulkcase-
szállító számára és adapterrel
a 3. hevedertekercs számára
kb. 105 kg
kb. 145 kg
kb. 170 kg
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
263
6
6.3.3 Méretek és súlypont
6

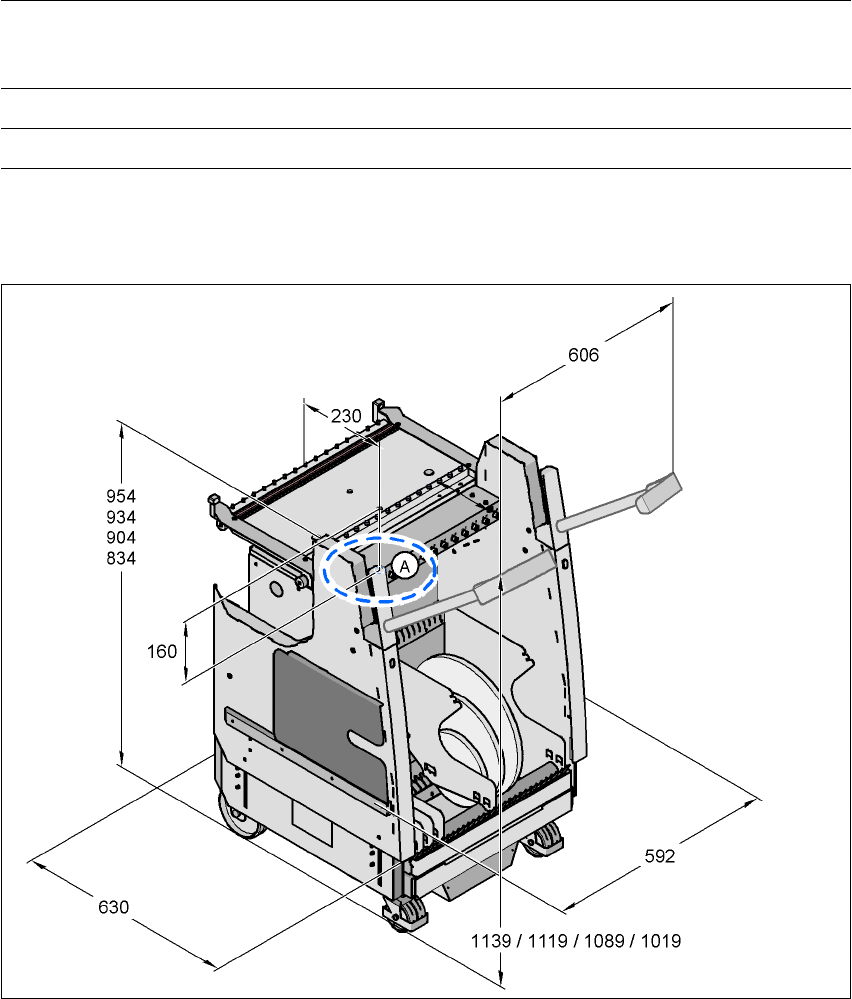

6.3 - 4 ábra Méretek, minden méret milliméterben
Az alkatrészkocsi súlypontjának (A) meghatározása a következő feltételek mellett történt:
– Az alkatrészkocsi 950 mm-es NYÁK-szállítási magasságra van beállítva.
– Mind a 15 helyet elfoglalják a szállítók.
Tekercsátmérő
Standard
Maximum
Max. 432 mm (17")
483 mm (19")
Helyek a szállítókhoz Max. 15
Csereidő az alkatrészkocsihoz Kevesebb, mint 1 perc
