6 AR-kezelés Üzemeltetési útmutató SIPLAC E HF-sorozat 6.3 Alkatrészk ocsi Software-verzió: S R.505.xx Kiadás: 05/2004 HU 264 6.3. 4 H eved erkonté ner A heveder kont éner max . 19" á tmér ő j ű csévék et képes befo…
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
263
6
6.3.3 Méretek és súlypont
6
6.3 - 4 ábra Méretek, minden méret milliméterben
Az alkatrészkocsi súlypontjának (A) meghatározása a következő feltételek mellett történt:
– Az alkatrészkocsi 950 mm-es NYÁK-szállítási magasságra van beállítva.
– Mind a 15 helyet elfoglalják a szállítók.
Tekercsátmérő
Standard
Maximum
Max. 432 mm (17")
483 mm (19")
Helyek a szállítókhoz Max. 15
Csereidő az alkatrészkocsihoz Kevesebb, mint 1 perc
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.3 Alkatrészkocsi Software-verzió: SR.505.xx Kiadás: 05/2004 HU
264
6.3.4 Hevederkonténer
A hevederkonténer max. 19" átmérőjű csévéket képes befogadni. Használjon bedugható
tengelyeket, ha 15"-os vagy nagyobb tekercseket alkalmaz. Az osztólemezek behelyezése az 5.3
szakaszban, a 215
. oldalon van leírva.
UTALÁS
Az optimális üzemeltetés érdekében javasoljuk, hogy használjon bedugható-tengelyeket 5"-os
mérettől felfelé.

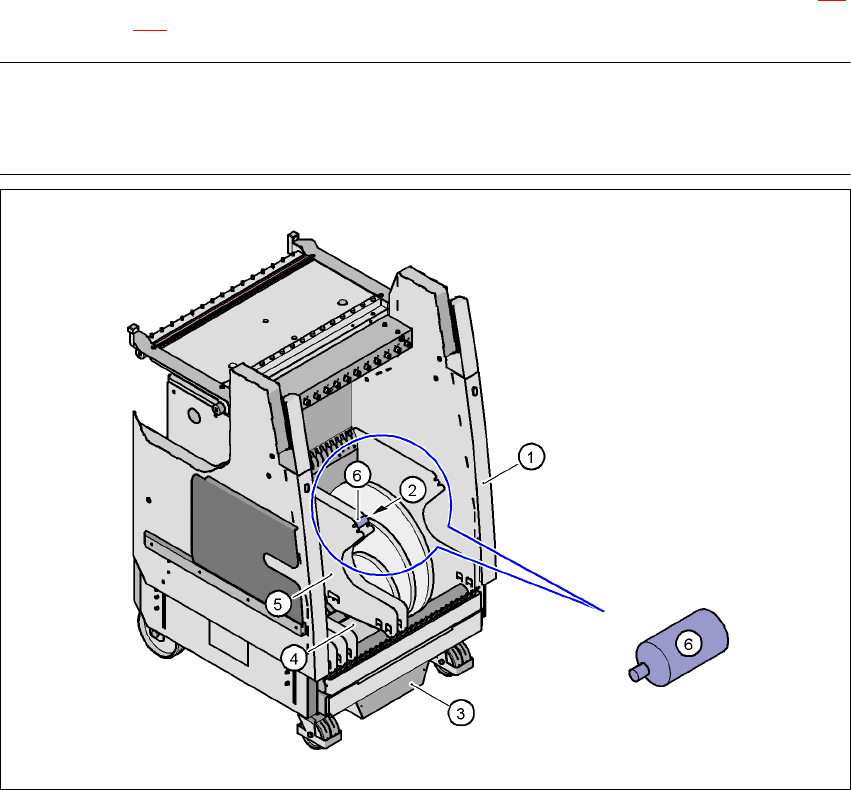

6.3 - 5 ábra Alkatrészkocsi hevederkonténerrel
(1) Alkatrészkocsi
(2) A bedugható tengelyek pozíciója
(3) Hevederhulladék tartály
(4) Hevederkonténer
(5) Osztólemez
(6) Bedugható tengely (nagyított)
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
265
6.3.4.1 Az alkatrészkocsi hevederkonténerének szerelési pozíciója
A hevederkonténer rendszerint teljesen integrálva van az alkatrészkocsiba (lásd 6.3 - 5 ábra).
Azonban négy csavar meglazítása után úgy is beállítható, hogy 110 mm-re túlnyúljon az
alkatrészkocsin. Így 830 mm-es NYÁK-szállítási magasság esetén is használható akár
19" átmérőjű hevedertekercs is.
6

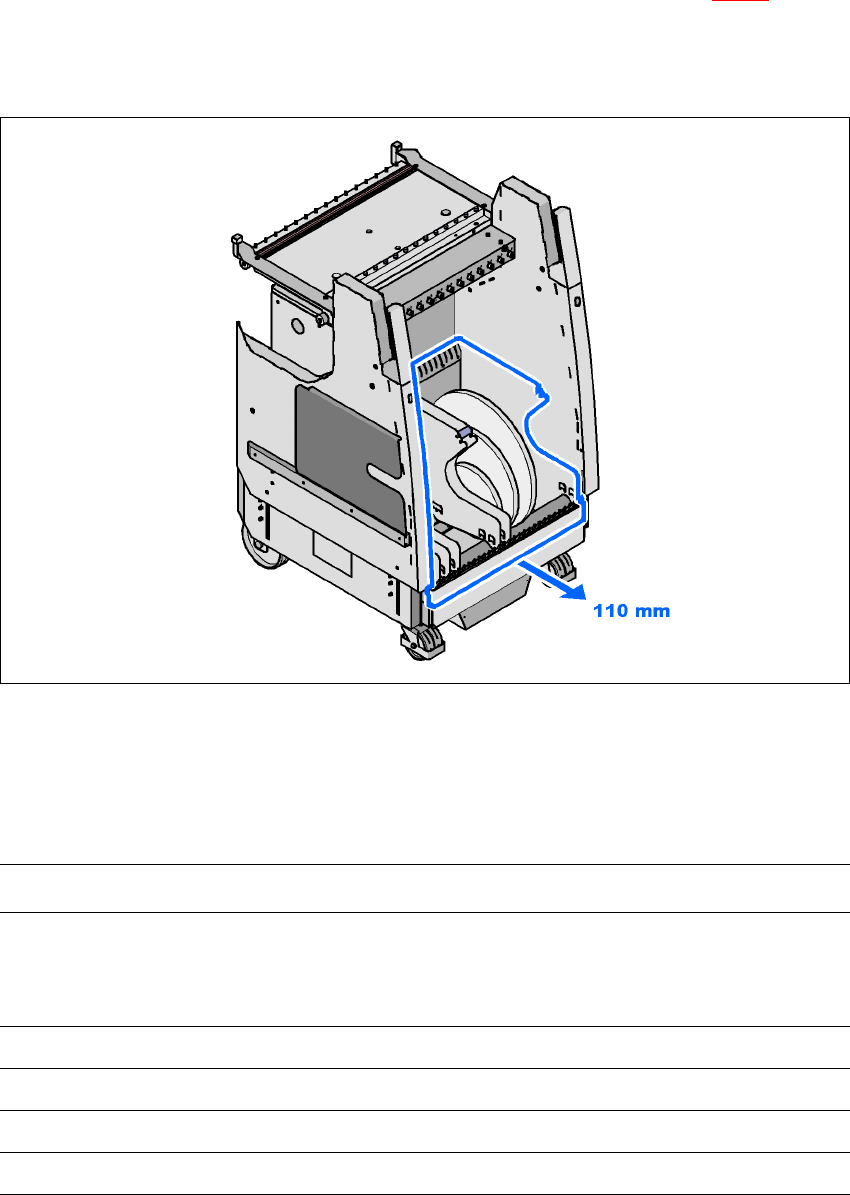

6.3 - 6 ábra Hevederkonténer eltolása
6.3.4.2 A hevedertekercs átmérője a NYÁK-szállítási magasság függvényében
6
Opció – – Tartóval a 3. hevedertekercs számára
Az
alkatrészkocsi
NYÁK-szállítási
magassága
Hevederkonténer
teljesen az
alkatrészkocsiba
integrálva
Hevederkonténer
110 mm-rel
előretolva
Hevederkonténer
teljesen az
alkatrészkocsiba
integrálva
Hevederkonténer
110 mm-rel
előretolva
830 mm 17" 19" 15" 15"
900 mm 19" 19" 17" 17"
930 mm 19" 19" 17" 17"
950 mm 19" 19" 19" 19"
