6 AR-kezelés Üzemeltetési útmutató SIPLAC E HF-sorozat 6.3 Alkatrészk ocsi Software-verzió: S R.505.xx Kiadás: 05/2004 HU 268 6.3.7 T artó közepes hev edertekercs hez 3x8 mm-es szá llítóknál A 3x8 mm S típus ú száll ítók…
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
267
6

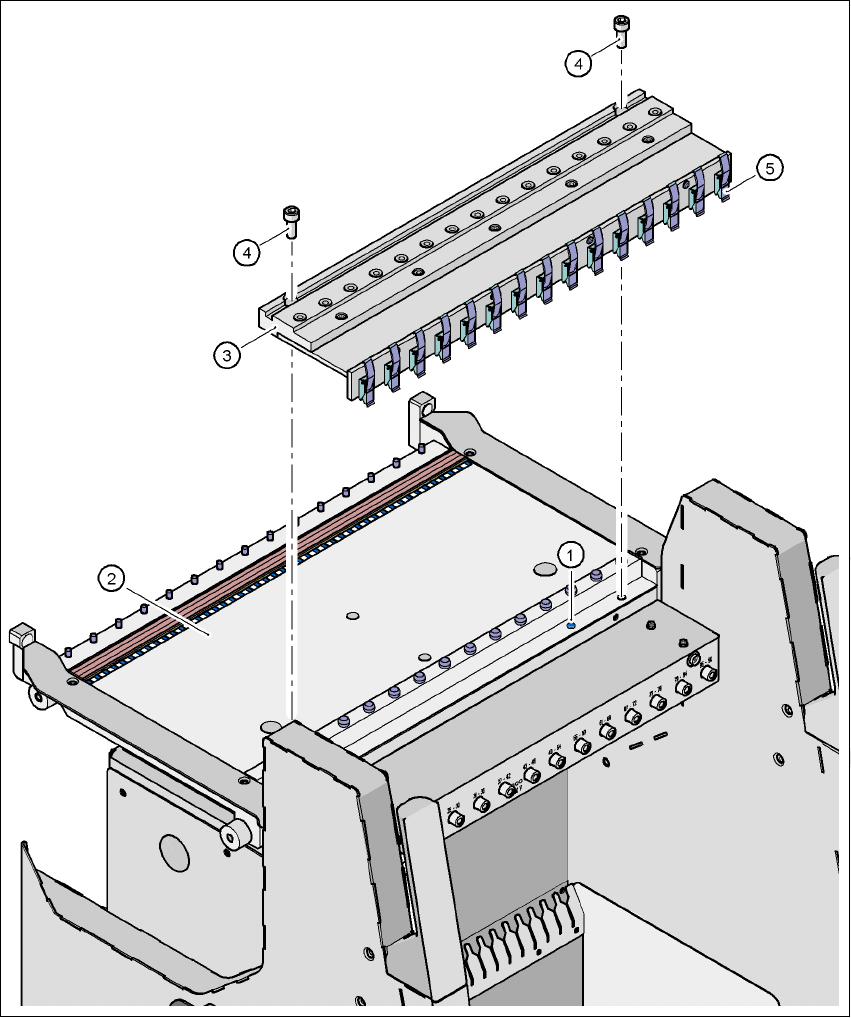

6.3 - 7 ábra S
ű
rítettleveg
ő
-ellátás Bulkcase-szállítóhoz
6
(1) Záródugó az alkatrészasztalon
(2) Alkatrészasztal
(3) Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
(4) Csavar, DIN 912, M8x20
(5) Tartókapocs
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.3 Alkatrészkocsi Software-verzió: SR.505.xx Kiadás: 05/2004 HU
268
6.3.7 Tartó közepes hevedertekercshez 3x8 mm-es szállítóknál
A 3x8 mm S típusú szállítók három szállító-adagolón továbbítják az alkatrészeket az átvételi
helyre. A két külső adagoló hevedertekercsei a hevederkonténer osztólemezei között találhatók.
A középső hevedertekercs a két külső adagoló hevedertekercse felett helyezkedik el.
Ezért a középső hevedertekercshez kiegészítőleg szükséges:
– 1 adapter-lemez a hevedertekercs tartójának befogadására (1. poz.),
– minden két szállítóhoz 1 hevedertekercs-tartó (2. poz.) és
– 1 rövidített fordítógörgő (3. poz.) az alkatrészasztal 1. helyének hevedertekercs-tartójához.
Az adapter-lemez négy hengeres csavarral van az alkatrészkocsihoz rögzítve, a hevedertekercs-
tartókat az adapter-lemez négyszögletes nyílásaiba kell dugni.
6

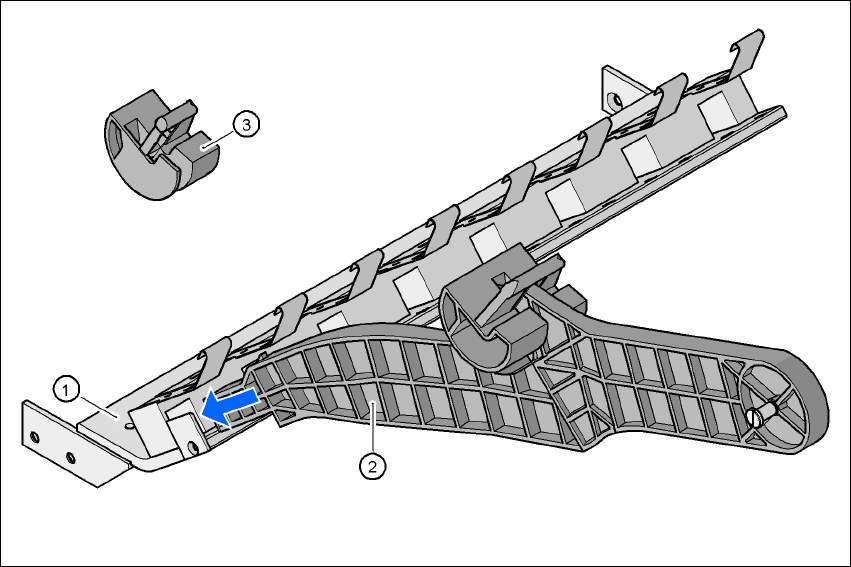

6.3 - 8 ábra Tartó közepes hevedertekercshez 3x8 mm-es szállítóknál
(1) Adapter-lemez
(2) Hevedertekercs-tartó
(3) Fordítógörgő, rövidített
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.3 Alkatrészkocsi
269
6.3.8 Szállító-rögzítés
A szállító-rögzítés egy kiegészítő mechanikus biztosíték. Megakadályozza a szállító véletlen
elmozdulását az alkatrészasztalon és kizárja a beültetőfej ütközésének veszélyét.
A szállító-rögzítés csavarokkal van rögzítve az alkatrészasztal elülső oldalához. A karmok rögzítik
a szállító lábait. Minden alkatrészkocsihoz szükséges egy szállító-rögzítés.
6

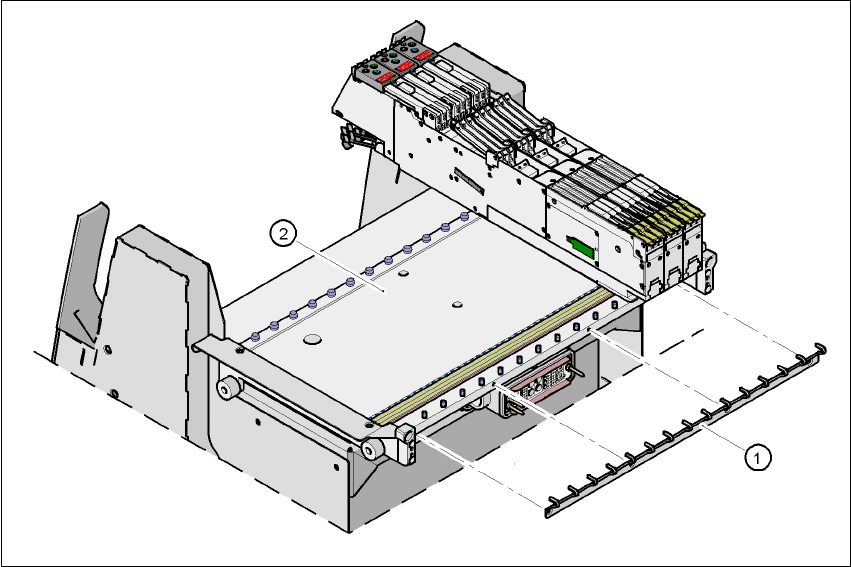

6.3 - 9 ábra Szállító-rögzítés
(1) Szállító-rögzítés
(2) Alkatrészasztal
