6.4 Matrix-Tray-Changer
A Flatpack-IC-k alkalmazása a lapos szerkezeti egységek elkészítésében egyre nagyobb
szerepet játszik. Ezeket az alkatrészeket időközben szinte kizárólag a felületi tárakban bocsátják
rendelkezésre. A felületi tárak helyszükséglete mindenesetre az alkatrészek szélességéhez
képest nagy. Ráadásul a csekély alkatrész-kapacitás következtében a felületi tárakat gyakran ki
kell cserélni, amelynél kézi csere esetén a beültetési folyamatot meg kell szakítani.
A Matrix-Tray-Changer alkalmazása mellett a felületi tár mentésénél és automata cseréjénél nem
keletkezik szükségtelen időveszteség. A maximum 100 felületi tárhoz (tray) történő szabadon
választható, programozható hozzáféréssel ezen kívül az előkészített alkatrészek kínálata is
lényegesen növekszik.
6.4.1 Leírás
A Matrix-Tray-Changer-rel maximum 100 felületi tárat lehet tárolni és teljesen automatikusan
kicserélni. A felületi tárak szintjei (tartó helyek a tornyokban) emelkedő sorrendben, lentről felfelé,
vannak átszámozva.
A tornyok egymástól függetlenül mozdulnak el függőleges irányba, amíg a kiválasztott tár a
beszállító-tengely hozzáférési tartományába nem kerül. A vízszintes beszállító-tengely szállítja a
felületi tárat a toronytól a beültetőfej hozzáférési tartományába.
Az 1. torony 30 szinttel rendelkezik, amelyek mindegyikén 2 JEDEC-Tray vagy egy nagy, max.
240 x 340 mm² méretű tray vehető fel a felületitár-tartó által.
A 2. torony kapacitása 40 szint, JEDEC-tray számára.
Az alkatrészkocsi helyett a HF-automatán a 2. és 4. helyre felcsatlakoztatható Matrix-Tray-
Changer is, a HF/3-automatán csak a 2. helyre. Az alkatrészkocsi számára felszerelt
behúzókészülék kicserélhető a Matrix-Tray-Changer felcsatlakoztató-készülékére. Fordítva is
lehetséges, a Matrix-Tray-Changer alkatrészkocsira cserélhető.
A Matrix-Tray-Changer integrált alvázzal rendelkezik, ezért könnyen másik helyre vihető. A HF-
automatákhoz nyomtatott áramköri lap-szállítási magasságával kerül kiszállításra, azonban
néhány mozdulattal hozzáigazítható a 830, 900, 930 és 950 mm-es nyomtatott áramköri lap-
szállítási magassághoz.
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.4 Matrix-Tray-Changer
271
6

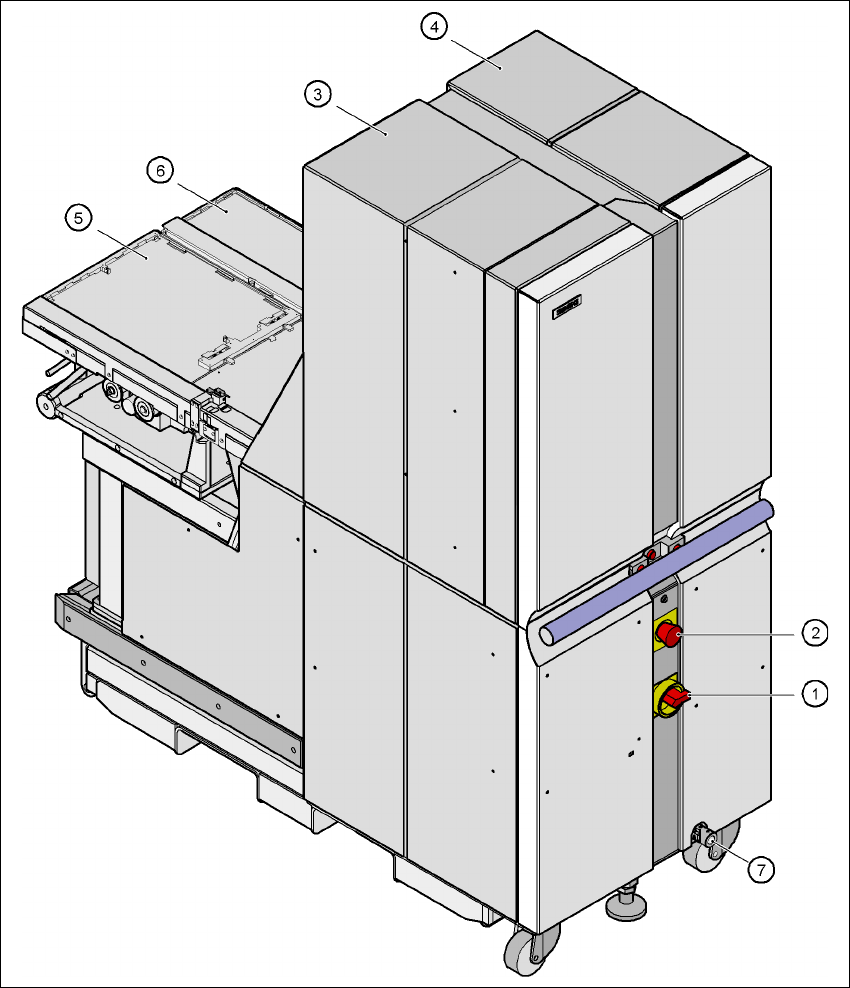

6.4 - 1 ábra 2. Matrix-Tray-Changer, hátulnézet
(1) Főkapcsoló
(2) VÉSZ-LEÁLLÍTÓ nyomógomb
(3) 1. torony max. 30 felületitár-tartó befogadására (max. 60 JEDEC-tray)
(4) 2. torony max. 40 felületitár-tartó befogadására (max. 40 JEDEC-tray)
(5) 1-es beszállító-tengely
(6) 2-es beszállító-tengely
(7) Felfekvési pont a 2. Matrix-Tray-Changer magasságállításának forgatókarja számára
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.4 Matrix-Tray-Changer Software-verzió: SR.505.xx Kiadás: 05/2004 HU
272
6

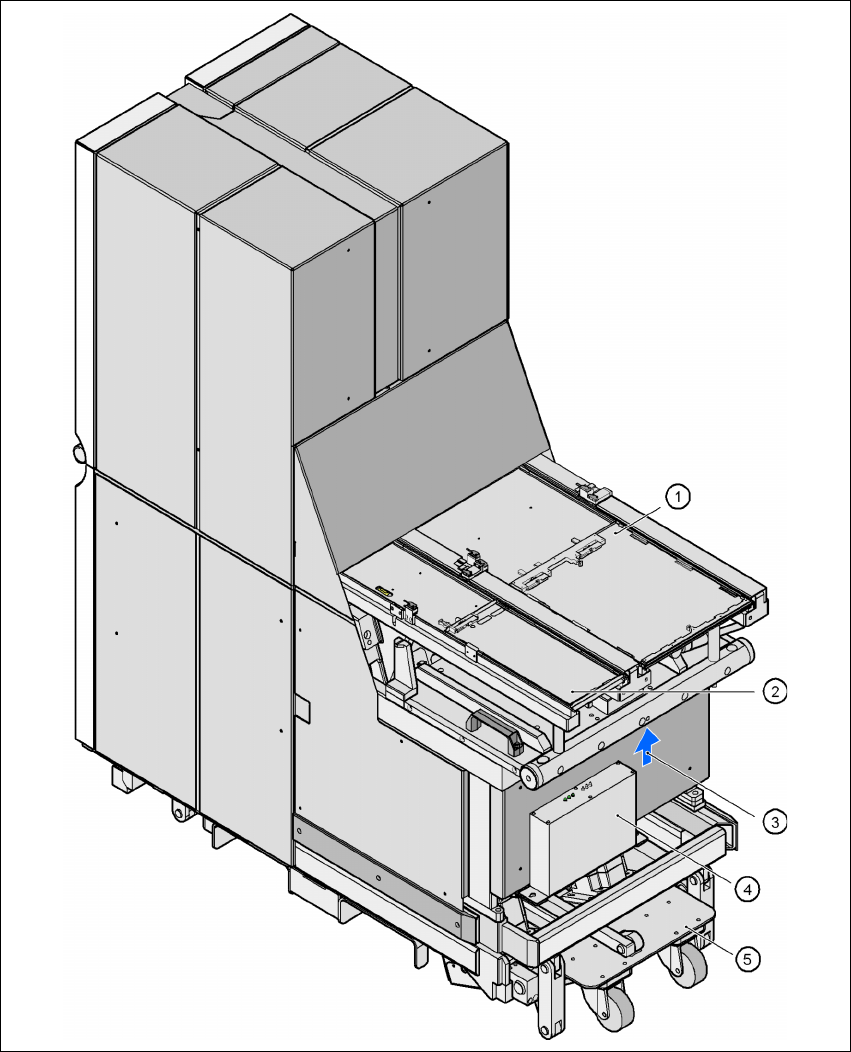

6.4 - 2 ábra 2. Matrix-Tray-Changer, elölnézet
(1) 1-es beszállító-tengely
(2) 2-es beszállító-tengely
(3) Port-csatlakozódugó a beültető automatára történő felcsatlakoztatáshoz
(4) Vezérlő elektronika
(5) Integrált alváz
