7 Állomásb ő vítések Üzemelte tési útmutató SIPLACE HF- sorozat 7.1 Pipettacseré l ő Software-verzió: SR.505.xx Kiadás: 05/2004 HU 276 7.1.1.1 Pipettacserél ő helyzete a 12 szegmenses Collect&Place- fej számára a HF-…
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
275
7 Állomásbővítések
7.1 Pipettacserélő
A pipettacserélővel a beültető fejek rugalmassága a különböző alkatrésztípusok feldolgozása
tekintetében lényegesen növekszik. Amennyiben a beültetési program pipetta-cserét tesz
szükségessé, akkor a beültetőfej a régi pipettát automatikusan visszateszi a pipetta-garázsba és
elhozza az újat. Ezenkívül a vákuumvizsgálatkor kiselejtezett pipetták gyorsan kicserélhetők.
A pipetták felvétele a pipettacserélőből lényegesen pontosabb és gyorsabb, mint ahogy az kézi
úton lehetséges volna. A kisebb alkatrészek beültetési folyamatához elengedhetetlen, hogy a
pipettaforgás radiális excentricitása minimális legyen.
7.1.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez
Ez a pipettacserélő max. 5 tárat tud befogadni, egyenként 12 pipetta-garázzsal. A tárak egy közös
tartón helyezkednek el. Két hengeres szeggel vannak központosítva és szorítókkal vannak
rögzítve.
7

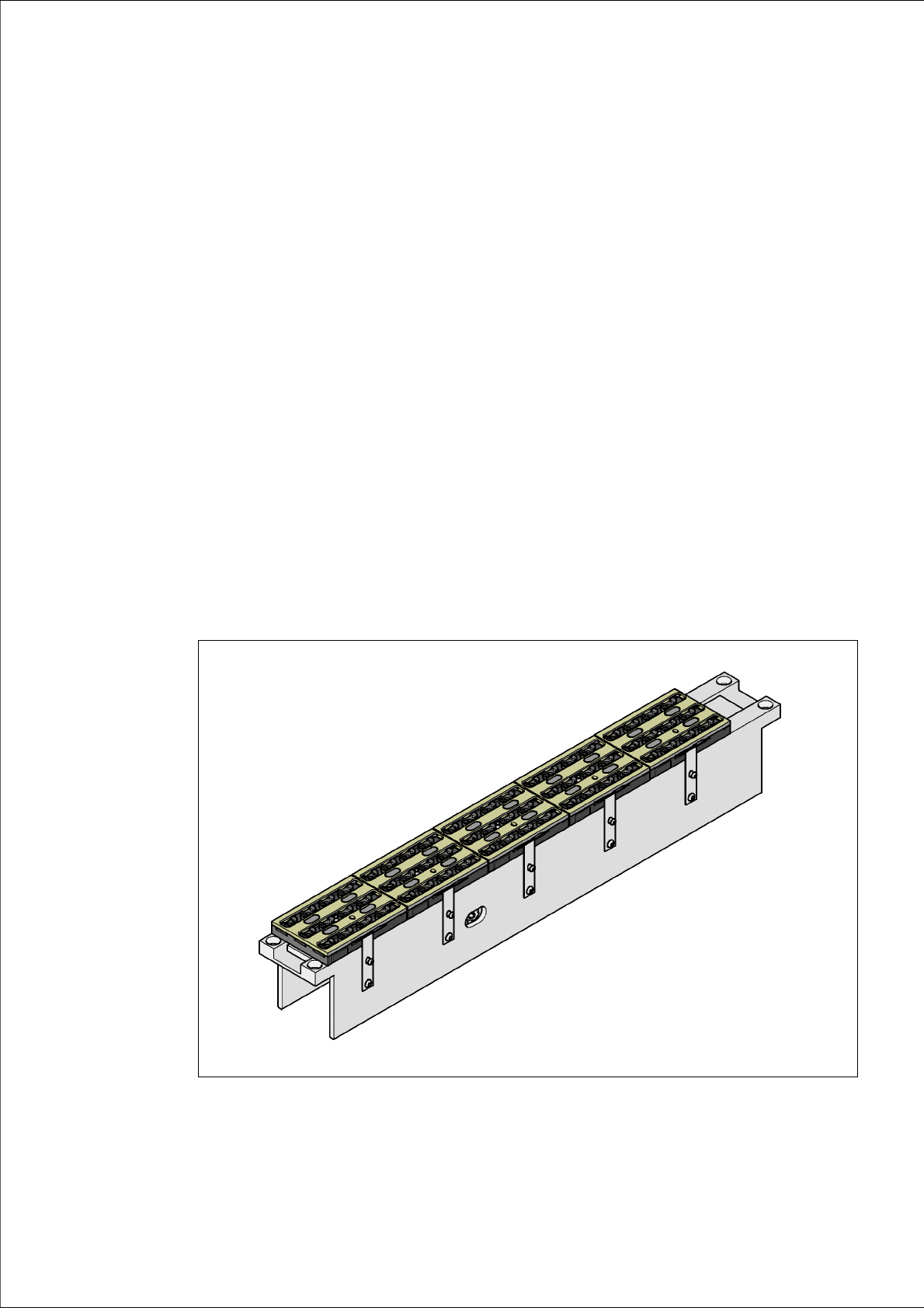

7.1 - 1 ábra Pipettacserél
ő
a 12 szegmenses Collect&Place-fejhez
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
276
7.1.1.1 Pipettacserélő helyzete a 12 szegmenses Collect&Place-fej számára
a HF-automatán
Az 1. és 3. helyre max. 2 pipettacserélő szerelhető fel a 12 szegmenses-Collect&Place-fej
számára (1. és 2. poz. a 7.1 - 2
ábrán). A 2. és 4. helyre egy-egy pipettacserélő szerelhető fel.
Ezáltal 6 pipettacserélős teljes kapacitás adódik 30 tárral és összesen 360 pipetta-garázzsal.
7

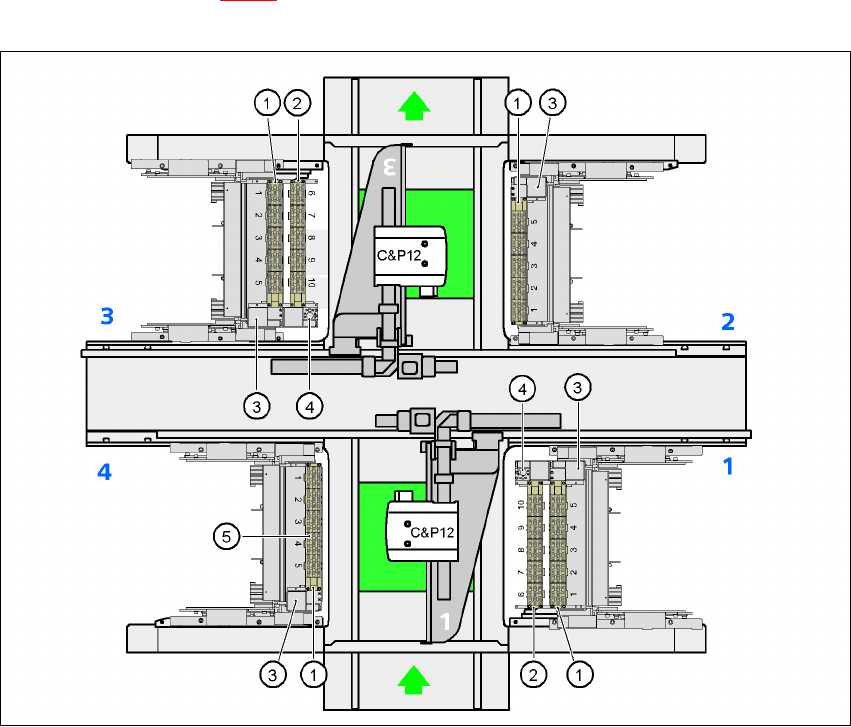

7.1 - 2 ábra Pipettacserél
ő
helyzete a 12 szegmenses Collect&Place-fej számára a HF-automatán
7
(1)Pipettacserélő, "1. sor"
(2)Pipettacserélő, "2. sor"
(3) Ürítőtartály az alkatrészekhez
(4) Lehúzó berendezés és ürítőtartály a pipetták számára
(5) Pipettatár
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
277
7.1.1.2 Pipettacserélő helyzete a 12 szegmenses Collect&Place-fej számára
a HF/3-automatán
Az 1., 3. és 4. helyre max. 2 pipettacserélő szerelhető fel a 12 szegmenses-Collect&Place-fej
számára (1. és 2. poz. a 7.1 - 2
ábrán). A 2. helyre pipettacserélő szerelhető fel. Ezáltal
7 pipettacserélős teljes kapacitás adódik 35 tárral és összesen 420 pipetta-garázzsal.
7

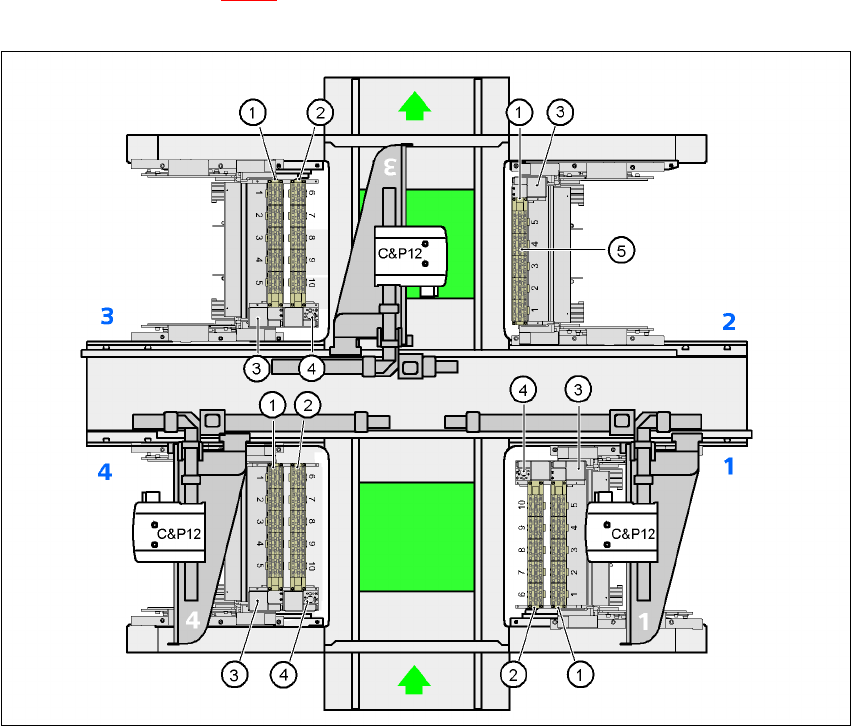

7.1 - 3 ábra Pipettacserél
ő
helyzete a 12 szegmenses Collect&Place-fej számára a HF/3-automatán
7
(1)Pipettacserélő, "1. sor"
(2)Pipettacserélő, "2. sor"
(3)Ürítőtartály az alkatrészekhez
(4)Lehúzó berendezés és ürítőtartály a pipetták számára
(5)Pipettatár
