Üzemeltetési útmutató SIPLA CE HF-sorozat 7 Állomásb ő vít ések Software-verzió: S R.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserél ő 277 7.1.1.2 Pipettacser él ő helyzete a 12 szegmenses Collect&Place-fej számára a HF/…
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
276
7.1.1.1 Pipettacserélő helyzete a 12 szegmenses Collect&Place-fej számára
a HF-automatán
Az 1. és 3. helyre max. 2 pipettacserélő szerelhető fel a 12 szegmenses-Collect&Place-fej
számára (1. és 2. poz. a 7.1 - 2
ábrán). A 2. és 4. helyre egy-egy pipettacserélő szerelhető fel.
Ezáltal 6 pipettacserélős teljes kapacitás adódik 30 tárral és összesen 360 pipetta-garázzsal.
7
7.1 - 2 ábra Pipettacserél
ő
helyzete a 12 szegmenses Collect&Place-fej számára a HF-automatán
7
(1)Pipettacserélő, "1. sor"
(2)Pipettacserélő, "2. sor"
(3) Ürítőtartály az alkatrészekhez
(4) Lehúzó berendezés és ürítőtartály a pipetták számára
(5) Pipettatár
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
277
7.1.1.2 Pipettacserélő helyzete a 12 szegmenses Collect&Place-fej számára
a HF/3-automatán
Az 1., 3. és 4. helyre max. 2 pipettacserélő szerelhető fel a 12 szegmenses-Collect&Place-fej
számára (1. és 2. poz. a 7.1 - 2
ábrán). A 2. helyre pipettacserélő szerelhető fel. Ezáltal
7 pipettacserélős teljes kapacitás adódik 35 tárral és összesen 420 pipetta-garázzsal.
7
7.1 - 3 ábra Pipettacserél
ő
helyzete a 12 szegmenses Collect&Place-fej számára a HF/3-automatán
7
(1)Pipettacserélő, "1. sor"
(2)Pipettacserélő, "2. sor"
(3)Ürítőtartály az alkatrészekhez
(4)Lehúzó berendezés és ürítőtartály a pipetták számára
(5)Pipettatár
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
278
7.1.1.3 Műszaki adatok
7
7.1.1.4 Összeszerelés
Az "1. sor" pipettacserélő (lásd 7.1 - 2 és 7.1 - 3 ábra) az AR-kocsibehúzón van rögzítve. A "2. sor"
pipettacserélő számára külön szerelőkészlet van. Ez a lehúzó berendezésből és a pipetta
ürítőtartályából áll (lásd 7.1.1.9
szakaszt).
7

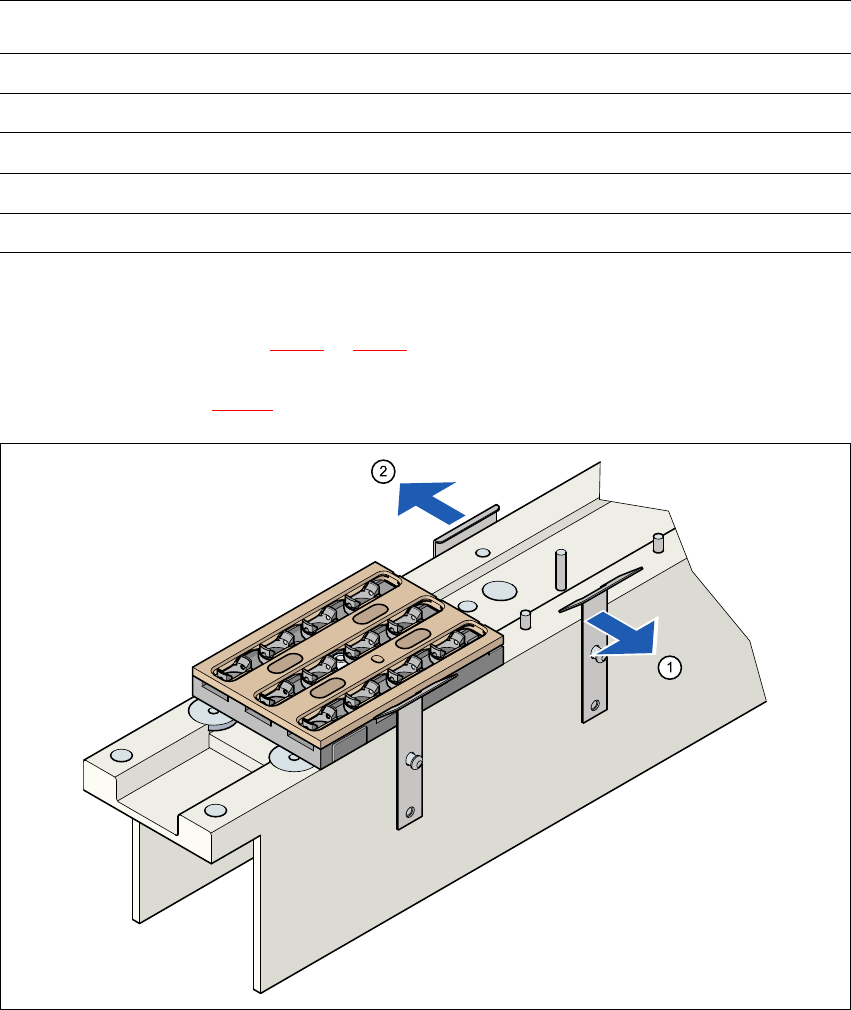

7.1 - 4 ábra Szerelési pozíció
(1)A rugós kampó a kezelő felé mutat
(2) A tartókapocs a NYÁK szállítószalag (konvejor) felé mutat
Æ Úgy állítsa be a pipettacserélőt, hogy a mozgatható rugós kampó mindig a kezelő felé
mutasson, a tartókapocs pedig mindig a NYÁK szállítószalag (konvejor) felé.
Pipettacserélő a 12 szegmenses Collect&Place-fejhez
Méretek (hosszúság x szélesség x magasság) 449 x 62,7 x 77,7 mm³
A pipetta-garázsok darabszáma 60
Pipetta-típusok 9xx
A zárólemez kinyitásának és lezárásának ideje < 200 ms
Sűrített levegő csatlakozóhely 0,48 MPa (4,8 bar)
