Üzemeltetési útmutató SIPLA CE HF-sorozat 7 Állomásb ő vít ések Software-verzió: S R.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserél ő 281 7.1.1.6 Kezelési út mutatás Æ Ha egy tárat el ő sz ör tölt fel egy bi zonyos pipet ta…
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
280

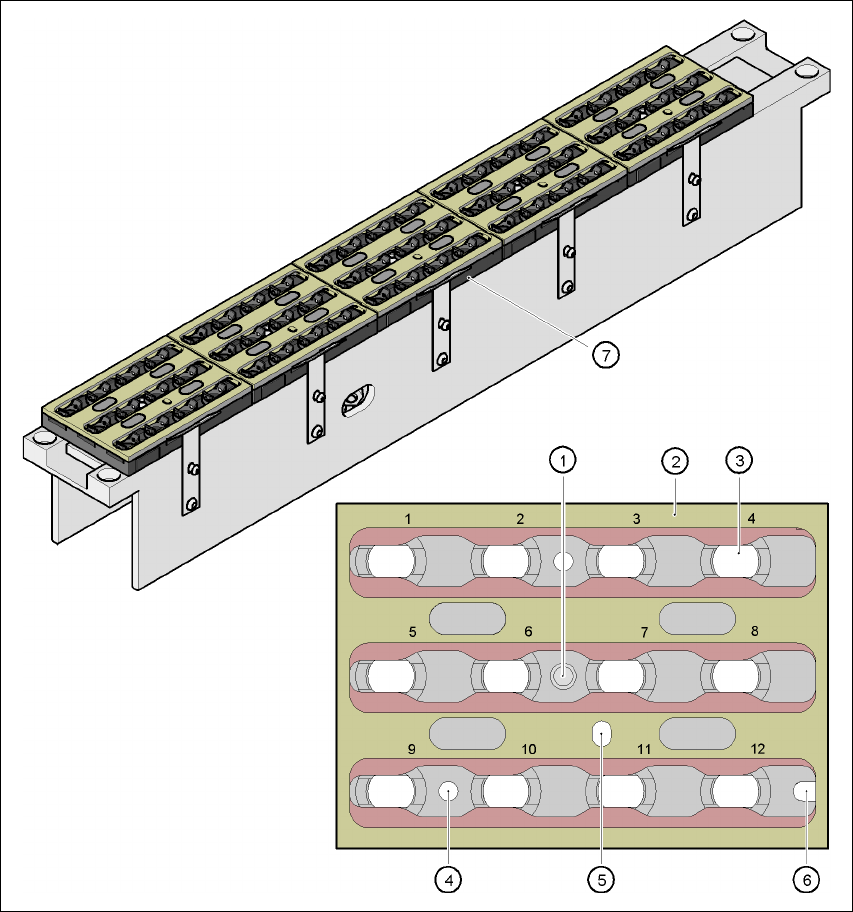

7.1 - 5 ábra Tár és pipetta-garázsok
(1) Pozíciójel
(2) Zárólemez
(3) Pipetta-garázs
(4) Furat a hengeres szeghez a tárak központosításához
(5) Furat a tolómechanizmus hengeres szegéhez
(6) Hosszirányú lyuk a hengeres szeghez a tárak központosításához
(7) Tár
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
281
7.1.1.6 Kezelési útmutatás
Æ Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 7
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 7
Æ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Æ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 7
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 7
Æ A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
UTALÁS 7
Æ Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszorul.
Æ Kerülje el azt is, hogy az alkatrészek a szállítók szabad helyeire essenek. Az alkatrészek
letapadnak a mágneslécre. Az AR-asztalra nem megfelelően helyezett szállítók révén az
automata működése megszakadhat. Ezért a tárakat és a szabad helyeket rendszeresen
tisztítsa meg.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
282
7.1.1.7 Tárcsere
Æ A tár eltávolításához nyomja el a rugós kampót (1. poz. az 7.1 - 6. ábrán) a tártól. Emelje ki a
tárat a tartóból.
7

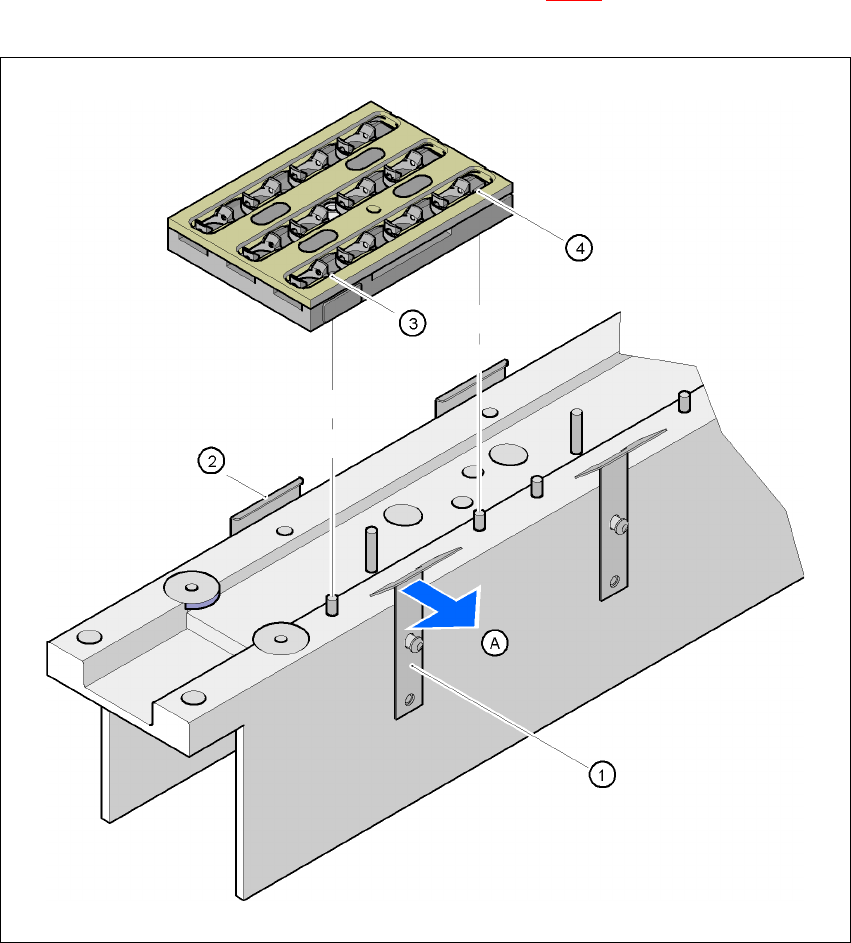

7.1 - 6 ábra Tárcsere
(1) Rugós kampó
(2) Tartókapocs
(3) Központosító furat
(4) Hosszirányú lyuk
(A) Nyomja el a tártól a rugós kampót.
