7.1.2.4 Összeszerelés
Az "1. sor" pipettacserélő (lásd 7.1 - 11 és 7.1 - 10 ábra) az AR-kocsibehúzóra van rögzítve.
A "2. sor" pipettacserélő számára külön szerelőkészlet van. Ez a lehúzó berendezésből és
a pipetta ürítőtartályából áll (lásd 7.1.2.9
szakaszt).
7

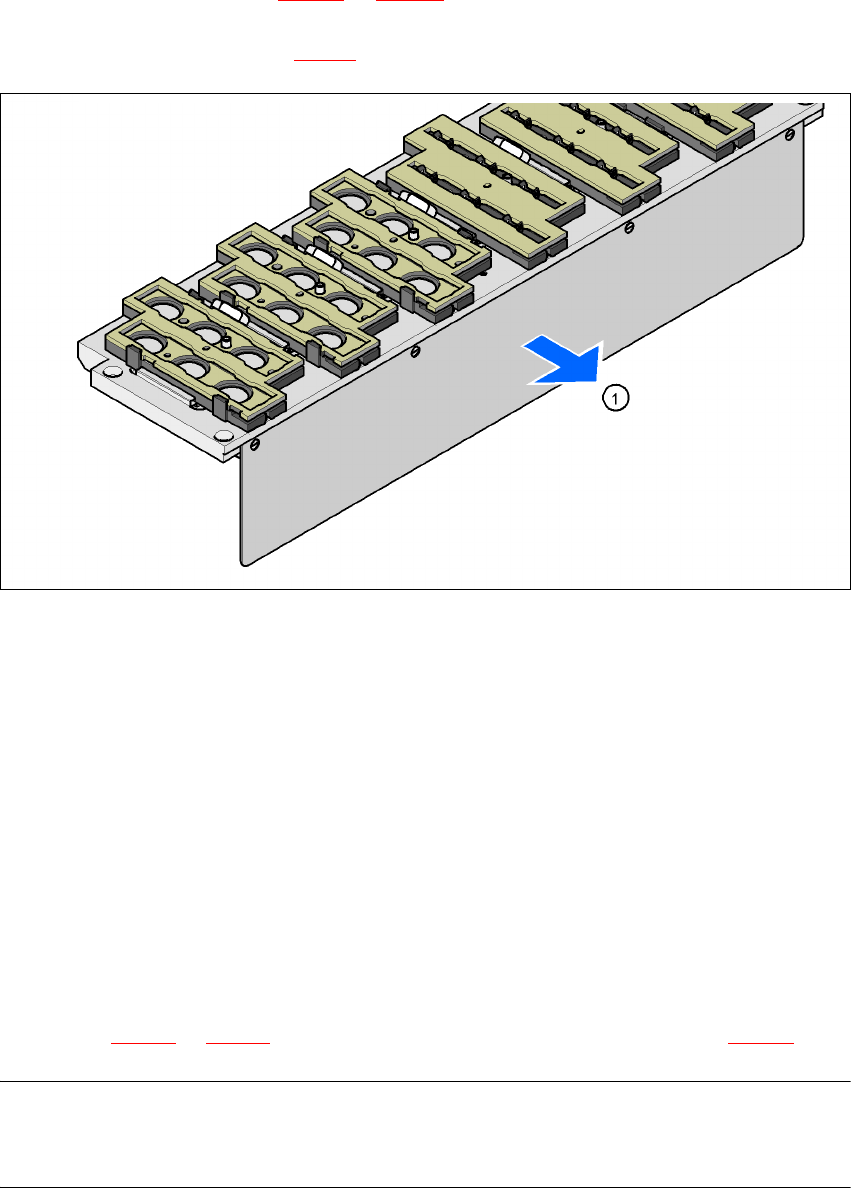

7.1 - 12 ábra Szerelési pozíció
(1) A burkolólemez a NYÁK szállítószalag (konvejor) felé mutat
7
Æ Úgy állítsa be a pipettacserélőt, hogy a burkolólemez a NYÁK szállítószalag (konvejor) felé
mutasson.
7.1.2.5 Funkció-leírás
A pipetták a pipetta-garázsokban helyezkednek el, és egy mozgatható zárólemez rögzíti őket.
A pneumatikus henger a reteszelőlapot 12 mm-nyit mozgatja. A reteszelőlap helyzetétől függően
vagy minden pipetta befogott vagy mindegyik kiengedett állapotú. Ha nem történik pipetta-csere,
a zárólemez mindig "zárt" helyzetben található.
A pipettacserélő minden tára rendelkezik pozíciójellel a helyzetfelismeréshez. Az "1. sor"
pipettacserélő tárainak helye az 1 - 6 számú, a "2. sor" pipettacserélő tárainak helye a 7 - 12
számú (lásd 7.1 - 10
és 7.1 - 11 ábra). A tárak 6 pipetta-garázsa is számozott. (lásd: 7.1 - 13 ábra).
UTALÁS 7
Külön tárak a SIEMENS L&A-kal történt megbeszélés után elkészíthetők és külön jelölést
kapnak.
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
289
Egy pipetta elvitele 7
– A Collect&Place-fejek Z-tengelye lemegy.
– A zárólemez (2. poz. az 7.1 - 13
ábrán, 290. oldal) kinyílik és a pipetták szabadok.
– A pipettát a Collect&Place-fejek szegnyergei felveszik.
– A Z-tengely felmegy.
Egy pipetta lerakása 7
– A zárólemez (2. poz. az 7.1 - 13 ábrán, 290. oldal) kinyílik és a pipetták szabadok.
– A Collect&Place-fejek Z-tengelye lemegy, és lerakja a pipettát.
– A zárólemez lezár.
– A Collect&Place-fejek Z-tengelye felmegy.
A hibás pipetták kidobása 7
– A kidobó berendezésen (4. poz. az 7.1 - 10 és 7.1 - 11. ábrán) a Collect&Place-fej Z-tengelye
14 mm-re lemegy, és így szállítja a hibás pipettát a kidobóberendezés furatába.
– A Z-tengely újra felmegy és a pipettát a szegnyereg rugóhuzaljai lehúzzák.
– A pipetta az ürítőtartályba hullik.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
290
7
7.1 - 13 ábra Tár és pipetta-garázsok
(1) Pozíciójel
(2) Zárólemez
(3) Pipetta-garázs 9xx és 8xx típusú pipettákhoz
(4) Furat a hengeres szeghez a tárak központosításához
(5) Furat a tolómechanizmus hengeres szegéhez
(6) Hosszirányú lyuk a hengeres szeghez a tárak központosításához
(7) Tár 8xx típusú pipettákhoz
(8) Tár 9xx típusú pipettákhoz
