Egy pipetta elvitele 7
– A Collect&Place-fejek Z-tengelye lemegy.
– A zárólemez (2. poz. az 7.1 - 13
ábrán, 290. oldal) kinyílik és a pipetták szabadok.
– A pipettát a Collect&Place-fejek szegnyergei felveszik.
– A Z-tengely felmegy.
Egy pipetta lerakása 7
– A zárólemez (2. poz. az 7.1 - 13 ábrán, 290. oldal) kinyílik és a pipetták szabadok.
– A Collect&Place-fejek Z-tengelye lemegy, és lerakja a pipettát.
– A zárólemez lezár.
– A Collect&Place-fejek Z-tengelye felmegy.
A hibás pipetták kidobása 7
– A kidobó berendezésen (4. poz. az 7.1 - 10 és 7.1 - 11. ábrán) a Collect&Place-fej Z-tengelye
14 mm-re lemegy, és így szállítja a hibás pipettát a kidobóberendezés furatába.
– A Z-tengely újra felmegy és a pipettát a szegnyereg rugóhuzaljai lehúzzák.
– A pipetta az ürítőtartályba hullik.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
290
7

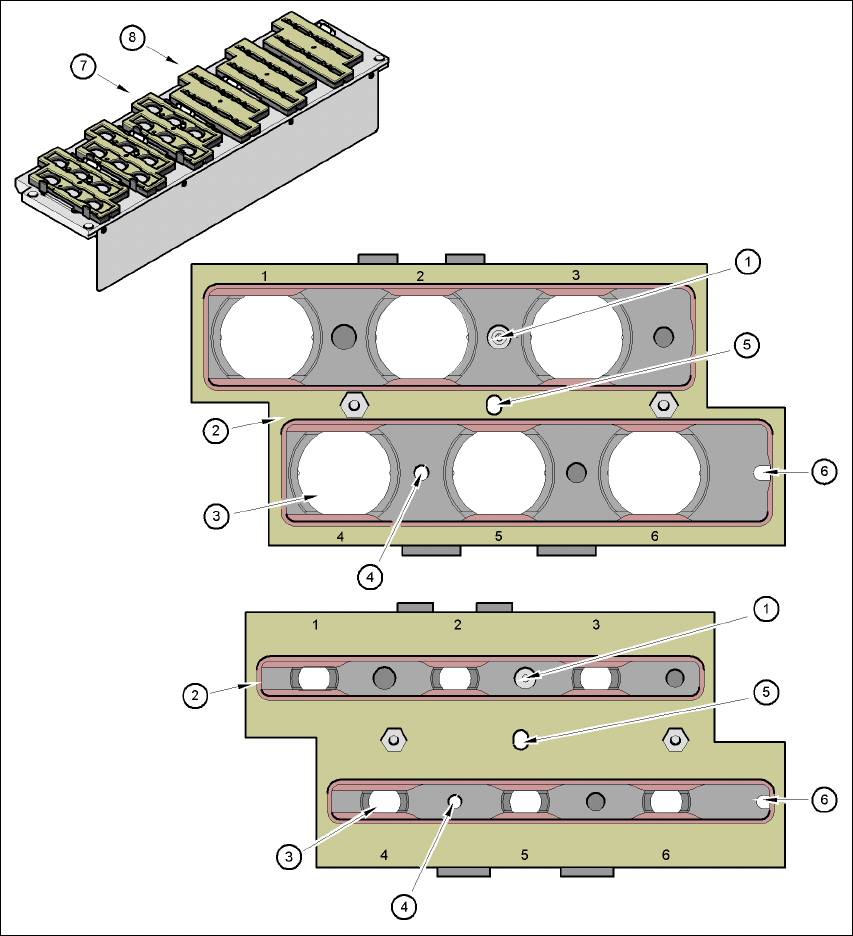

7.1 - 13 ábra Tár és pipetta-garázsok
(1) Pozíciójel
(2) Zárólemez
(3) Pipetta-garázs 9xx és 8xx típusú pipettákhoz
(4) Furat a hengeres szeghez a tárak központosításához
(5) Furat a tolómechanizmus hengeres szegéhez
(6) Hosszirányú lyuk a hengeres szeghez a tárak központosításához
(7) Tár 8xx típusú pipettákhoz
(8) Tár 9xx típusú pipettákhoz
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
291
7.1.2.6 Kezelési útmutatás
Æ Egy pipettacsaládon belül a tárat feltöltheti különböző pipetta-típusokkal: 8-as tárat például
821, 822, 823 típusú pipettákkal, a 9-es tárat 911, 914 típusúakkal stb.
UTALÁS 7
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 7
Æ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Æ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 7
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 7
Æ A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
UTALÁS 7
Æ Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszorul.
Æ Kerülje el azt is, hogy az alkatrészek a szállítók szabad helyeire essenek. Az alkatrészek
letapadnak a mágneslécre. Az AR-asztalra nem megfelelően helyezett szállítók révén az
automata működése megszakadhat. Ezért a tárakat és a szabad helyeket rendszeresen
tisztítsa meg.
