Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
291
7.1.2.6 Kezelési útmutatás
Æ Egy pipettacsaládon belül a tárat feltöltheti különböző pipetta-típusokkal: 8-as tárat például
821, 822, 823 típusú pipettákkal, a 9-es tárat 911, 914 típusúakkal stb.
UTALÁS 7
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 7
Æ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Æ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 7
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 7
Æ A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
UTALÁS 7
Æ Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszorul.
Æ Kerülje el azt is, hogy az alkatrészek a szállítók szabad helyeire essenek. Az alkatrészek
letapadnak a mágneslécre. Az AR-asztalra nem megfelelően helyezett szállítók révén az
automata működése megszakadhat. Ezért a tárakat és a szabad helyeket rendszeresen
tisztítsa meg.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
292
7.1.2.7 Tárcsere
Æ A tár eltávolításához nyomja meg a rugós kampót (1. poz.) a tártól távolodó irányba, és
emelje ki a tárat a tartóból.
7

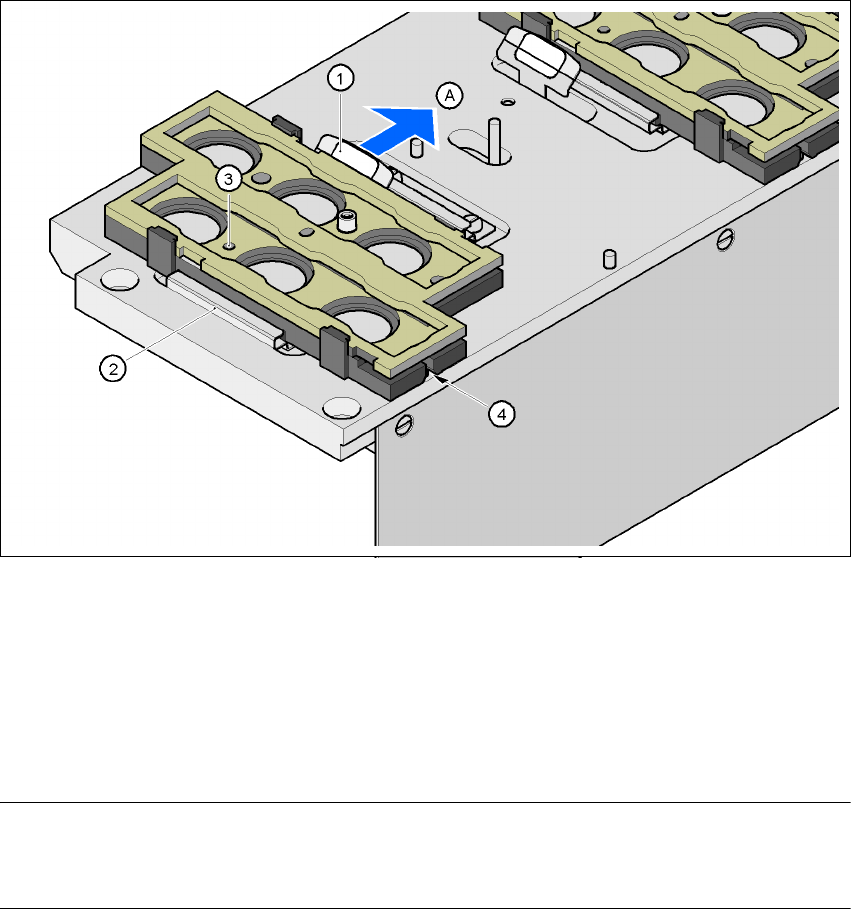

7.1 - 14 ábra Tárcsere
(1) Rugós kampó
(2) Tartókapocs
(3) Központosító furat
(4) Hosszirányú lyuk
(A) Nyomja el a tártól a rugós kampót.
UTALÁS
A tárat úgy kell behelyezni, hogy a központosító peckek a központosító furatba (3. poz.) és
a hosszirányú lyukba (4. poz.) csússzanak. 7
Æ A tárat először a központosító furat (3. poz.) oldalával és a hosszirányú lyukkal (4. poz.)
helyezze a tartóra. A tár mindkét kidudorodásának a tartókapocsba (2. poz.) kell csúszni.
Æ Nyomja el a rugóskampót tártól.
Æ Nyomja a tárat egyszerűen a tartóra és engedje el a rugós kampót. A rugós kampónak be kell
kattannia.
7
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
293
7.1.2.8 Helyfelismerés
A pipettacserélő minden tára rendelkezik pozíciójellel a helyzetfelismeréshez.
7

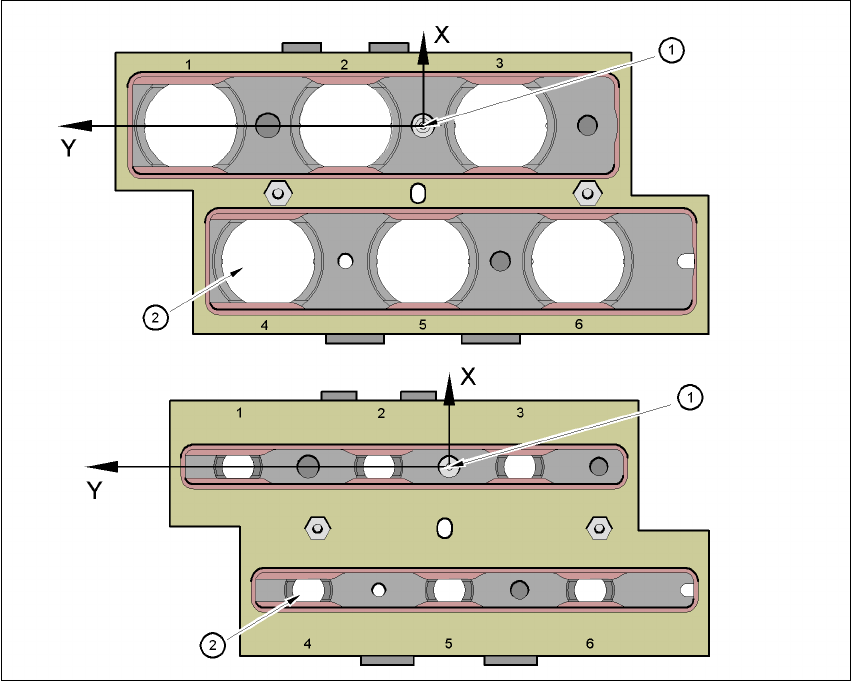

7.1 - 15 ábra Pipettacserél
ő
- Helyfelismerés
(1) Pozíciójel
(2) A pipetták helye a tárban a pozíciójelhez képest
