Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
295
7.1.3 Pipettacserélő a SIPLACE TwinHead számára
Ez a pipettacserélő max. 12 pipettatárat tud befogadni. Két tártípus áll rendelkezésre: Standard
tár és különleges pipettákhoz vagy megfogóhoz való tár. A tárak egy közös tartón helyezkednek
el. Két hengeres szeggel vannak központosítva és két süllyesztett fejű csavarral vannak rögzítve.
7
7.1 - 17 ábra Pipettacserél
ő
a SIPLACE TwinHead számára
7
7
7.1.3.1 Műszaki adatok
7
Pipettacserélő a SIPLACE TwinHead számára
Méretek (hosszúság x szélesség x magasság) 448 x 68,5 x 49 mm³
A pipetta-garázsok darabszáma 16 standard pipettákhoz
4 különleges pipettákhoz vagy
megfogókhoz
Pipetta-típusok 5xx, standard
4xx adapterrel
9xx adapterrel
Pipettacsere-idő < 2 s
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
296
7.1.3.2 A TwinHead pipettacserélőjének helyzete a HF-automatán
Az 1. és 3. helyre egy-egy pipettacserélő szerelhető a TwinHead számára (lásd 1. tétel a 7.1 - 18
ábrán). Ezáltal 2 pipettacserélős teljes kapacitás adódik 24 tárral és összesen 48 pipetta-
garázzsal.
7

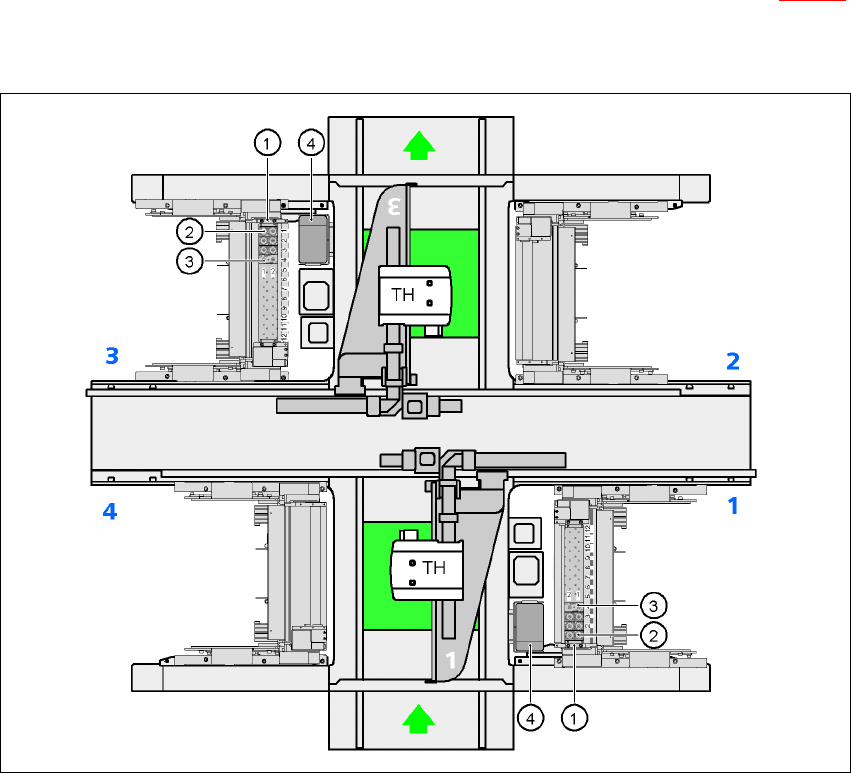

7.1 - 18 ábra A TwinHead pipettacserél
ő
jének helyzete a HF-automatán
(1)Pipettacserélő
(2) Standard tár
(3) Tár különleges pipettákhoz vagy megfogókhoz
(4)Selejtalkatrész gyűjtőtartály
7
7
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
297
7.1.3.3 A TwinHead pipettacserélőjének helyzete a HF/3-automatán
A 3. helyre pipettacserélő szerelhető fel a TwinHead számára. Ezáltal 12 táras teljes kapacitás
adódik, összesen 24 pipetta-garázzsal.
7

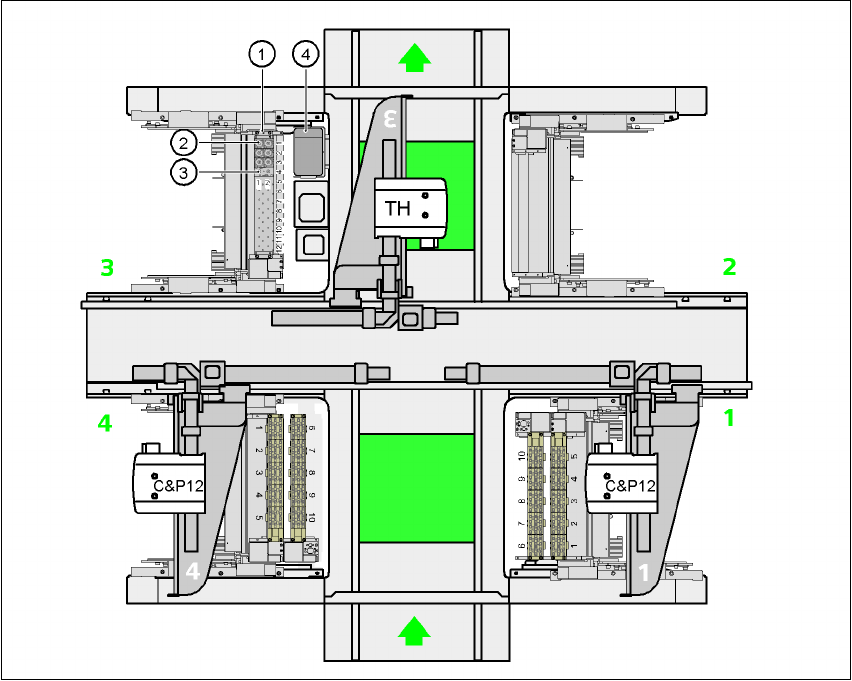

7.1 - 19 ábra A TwinHead pipettacserél
ő
jének helyzete a HF/3-automatán
(1)Pipettacserélő
(2)Standard tár
(3)Tár különleges pipettákhoz vagy megfogókhoz
(4)Selejtalkatrész gyűjtőtartály
