7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
296
7.1.3.2 A TwinHead pipettacserélőjének helyzete a HF-automatán
Az 1. és 3. helyre egy-egy pipettacserélő szerelhető a TwinHead számára (lásd 1. tétel a 7.1 - 18
ábrán). Ezáltal 2 pipettacserélős teljes kapacitás adódik 24 tárral és összesen 48 pipetta-
garázzsal.
7
7.1 - 18 ábra A TwinHead pipettacserél
ő
jének helyzete a HF-automatán
(1)Pipettacserélő
(2) Standard tár
(3) Tár különleges pipettákhoz vagy megfogókhoz
(4)Selejtalkatrész gyűjtőtartály
7
7
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.1 Pipettacserélő
297
7.1.3.3 A TwinHead pipettacserélőjének helyzete a HF/3-automatán
A 3. helyre pipettacserélő szerelhető fel a TwinHead számára. Ezáltal 12 táras teljes kapacitás
adódik, összesen 24 pipetta-garázzsal.
7
7.1 - 19 ábra A TwinHead pipettacserél
ő
jének helyzete a HF/3-automatán
(1)Pipettacserélő
(2)Standard tár
(3)Tár különleges pipettákhoz vagy megfogókhoz
(4)Selejtalkatrész gyűjtőtartály
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
298
7.1.3.4 Összeszerelés
A pipettacserélő az AR-kocsibehúzóhoz van rögzítve.
7

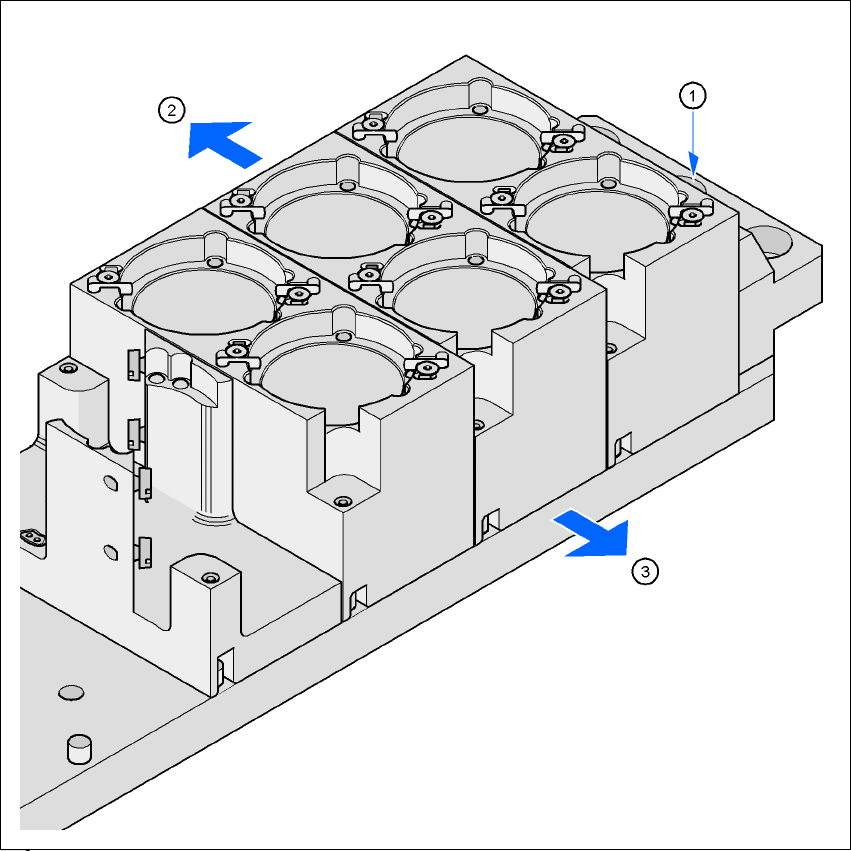

7.1 - 20 ábra Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
7
Æ Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
