7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.1 Pipettacserélő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
300
7

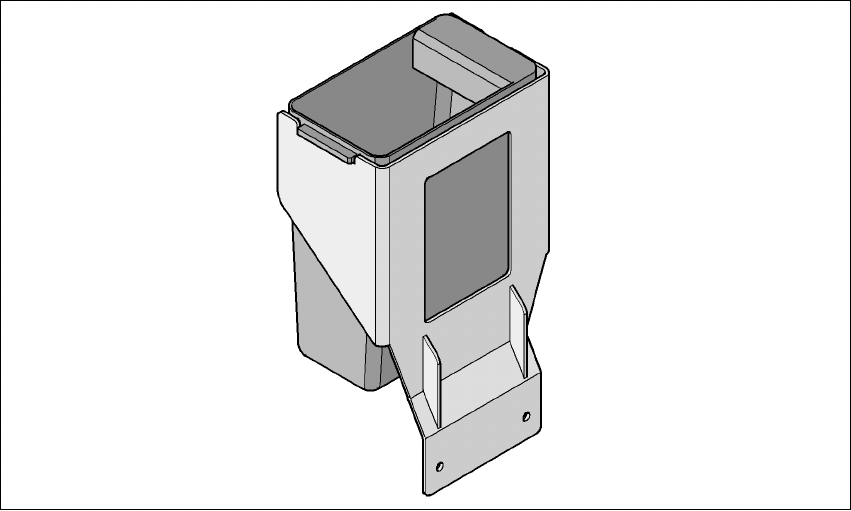

7.1 - 22 ábra Selejtalkatrész gy
ű
jt
ő
tartály
7.1.4 Megfogók és különleges pipetták
A SIPLACE-automaták a standard SMT-spektrumon túlmenően feldolgozzák az átvezetett
szerelésű (Through Hole Technology) és az OSC-alkatrészeket (Odd Shaped Components) is.
Evvel párhuzamosan a SIEMENS L&A folyamatosan fejleszti a különleges pipettákat és
megfogókat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus
pipettacserélők használata csökkenti a termékcsere során jelentkező szerelési időket is.
A Pick&Place-fejekhez a SIEMENS L&A mechanikus megfogókat kínál. Azokat az alkatrészeket,
amelyeknek a felülete nem alkalmas arra, hogy a pipetta felszívja, a mechanikus megfogó elviszi
és beülteti. A megfogóknak, amik funkciójuk szerint két csoportra oszthatók, két kivitele van:
– olyan megfogók, amik az alkatrészt a külső éle mentén fogják meg
– olyan megfogók, amik az alkatrészt a belső éle mentén fogják meg
A különleges pipettákról és megfogókról a SIEMENS L&A ad további felvilágosítást. Különleges
tárak és megfogók készíttetése céljából kérjük szintén a SIEMENS L&A-hoz forduljon.
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.2 AR-kamera a TwinHead számára, FC-kamera
301
7.2 AR-kamera a TwinHead számára, FC-kamera
7.2.1 Az AR-kamera felépítése (stacioner, P&P (típus: 20) 8 x 8), FC-kamera
7

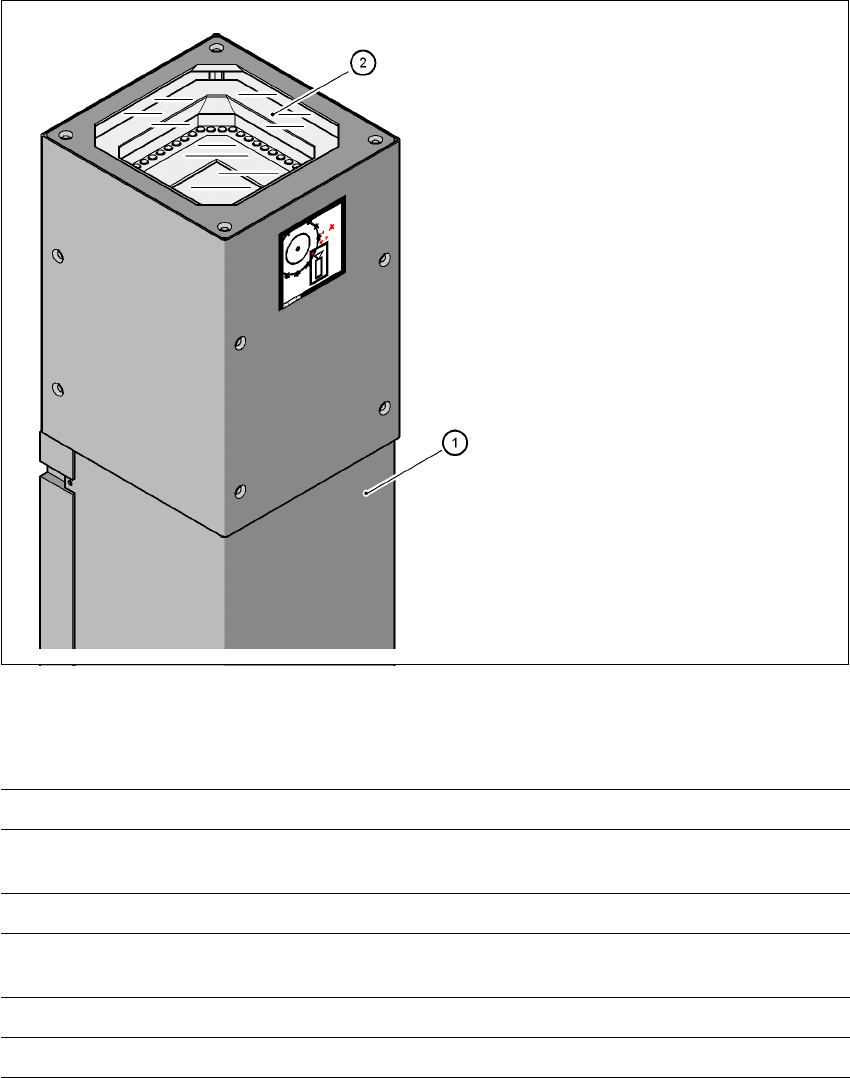

7.2 - 1 ábra AR-kamera a TwinHead számára (stacioner, P&P, típus: 20, 8 x 8), FC-kamera
7.2.1.1 Műszaki adatok
7
(1)Kameraház integrált kamerával és
kameraerősítővel
(2)Üveglap - alatta megvilágító- és optikai
szint
AR-méretek 0,6 x 0,3 mm² ... 8 x 8 mm² az alkatrész egyszeri mérése esetén
A szerkezeti elemek spektruma 0201 ... SO, PLCC, QFP, foglalat, csatlakozódugó, BGA,
különleges alkatrészek, Bare Die, Flip-Chip, Shield
Min. lábtávolság 0,25 mm
Min. gömb-/forrasztógömb-
átmérő
0,08 mm
Látómező 11 x 11 mm²
Világítási mód Felülvilágítás (hat szabadon programozható szint)
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.2 AR-kamera a TwinHead számára, FC-kamera Software-verzió: SR.505.xx Kiadás: 05/2004 HU
302
7.2.1.2 A TwinHead AR-kameráinak helyzete a HF-automatán
7

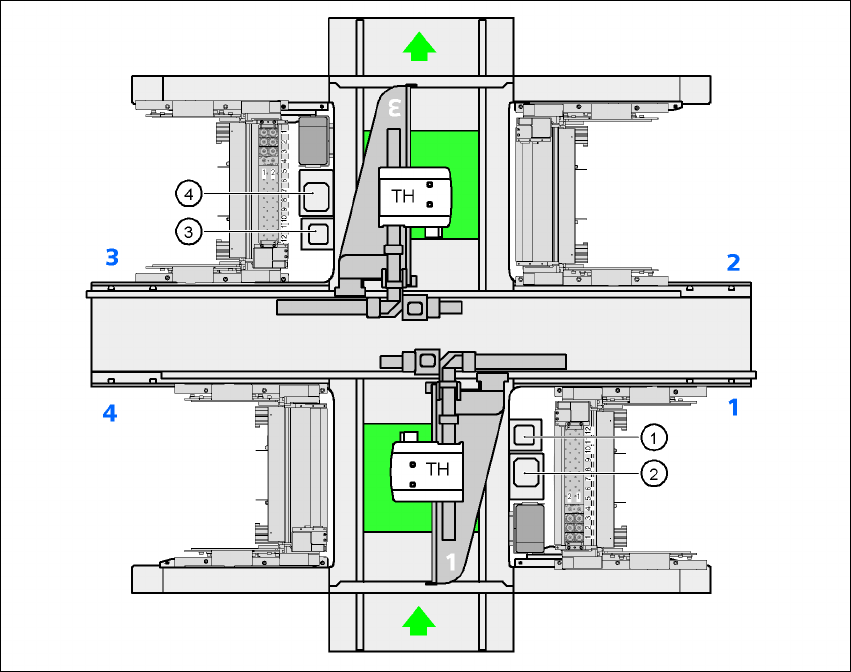

7.2 - 2 ábra A TwinHead AR-kameráinak helyzete a HF-automatán
(1) AR-kamera szerelési pozíciója (stacioner, P&P (típus: 20) 8 x 8), 1. hely
(2) AR-kamera szerelési pozíciója (stacioner, P&P (típus: 22) 50 x 40), 1. hely
(3) AR-kamera szerelési pozíciója (stacioner, P&P (típus: 20) 8 x 8), 3. hely
(4) AR-kamera szerelési pozíciója (stacioner, P&P (típus: 22) 50 x 40), 3. hely
