Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.2 AR-kamera a TwinHead számára, FC-kamera
303
7.2.1.3 A TwinHead AR-kameráinak helyzete a HF/3-automatán
7

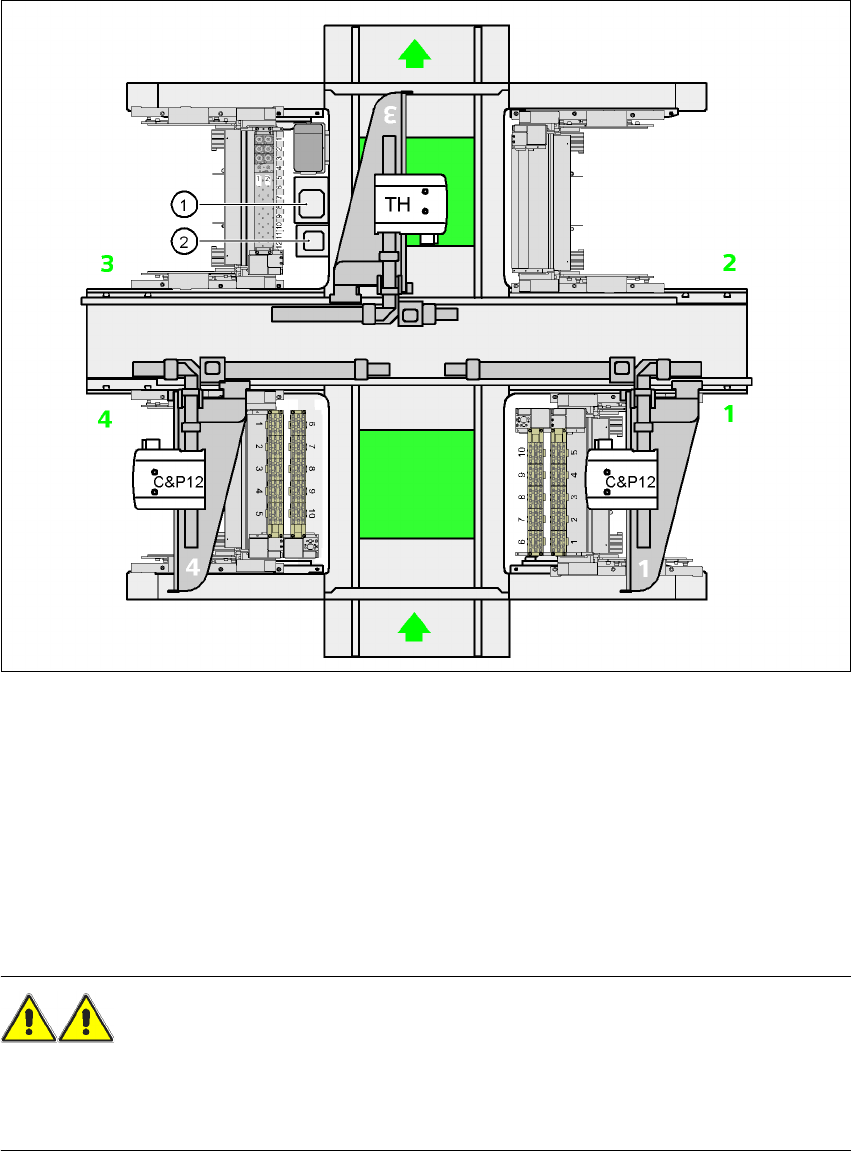

7.2 - 3 ábra A TwinHead AR-kameráinak helyzete a HF/3-automatán
(1) AR-kamera szerelési pozíciója (stacioner, P&P (típus: 22) 50 x 40), 3. hely
(2) AR-kamera szerelési pozíciója (stacioner, P&P (típus: 20) 8 x 8), 3. hely
7.2.2 Biztonsági utasítások a TwinHead AR-kamerájához beültetőfej cseréje
esetén
FIGYELEM! 7
Ha a TwinHead beültetőfejet Collect&Place-fejre cserélik, akkor a TwinHead AR-kameráit
(stacioner P&P, típus: 22, 50 x 40, és típus: 20, 8 x 8) le kell szerelni, különben a Collect&Place-
fej a kameraházakba ütközik.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.3 Alkatrészek - Bar-kód leolvasó Software-verzió: SR.505.xx Kiadás: 05/2004 HU
304
7.3 Alkatrészek - Bar-kód leolvasó
7.3.1 Általános tudnivalók
A beültető automata lehetőséget nyújt arra, hogy a nyomvonal-foglalást egy Bar-kódleolvasó
segítségével megegyezés szempontjából ellenőrizni lehessen és az alkatrészek adatait az
alkatrész tekercsekről le lehessen olvasni. A beültető automata mindkét kezelőpultjára szerelhető
alkatrész-Bar-kód leolvasó. Egy kiegészítő készlet két alkatrész-Bar-kód leolvasót tartalmaz.
7

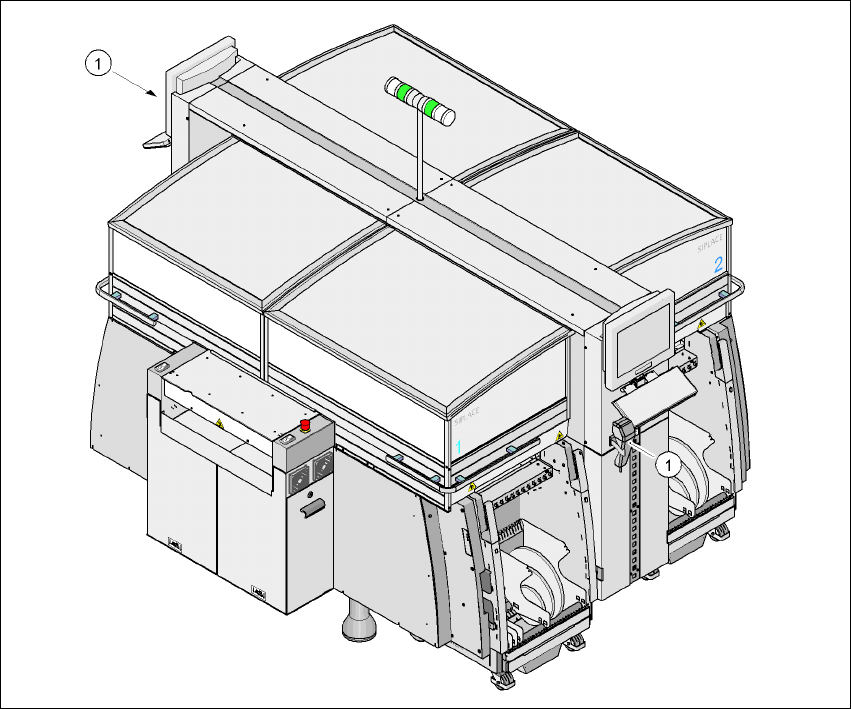

7.3 - 1 ábra Alkatrészek - Bar-kód leolvasó
(1) Bar-kód leolvasó
Nyomvonal-foglalás 7
A nyomvonal-foglaláshoz az oldalsó védőkorongoknál négy csíkból álló Bar-kód található. Az első
csík az AR-asztal (1, 2, 3 vagy 4) azonosítására szolgál, a többi három megadja a nyomvonal-
számot. A Bar-kód-csík mindkét végén a Return-Bar-kód található. Ezek a Bar-kód-csíkok
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.3 Alkatrészek - Bar-kód leolvasó
305
folyamatosan kettős lépésekben (1, 3, 5, 7 ...) vannak számozva és mindenkor 2 nyomvonalra
érvényesek (1. Bar-kód = 1. és 2. nyomvonal).
Alkatrészek 7
Például az alkatrészkészletnek a felszerelési file-ban megkívánt mennyiséggel való
összehasonlítása érdekében (utántöltési ellenőrzés) az adatokat az alkatrésztekercsekről le lehet
olvasni.
Minden adatcsomag sikeres beolvasását egy akusztikus jel nyugtázza.
UTALÁS 7
Az AR-Bar-kód leolvasó opciót a SIPLACE Pro-számítógépen kell konfigurálni.
Azokat a Bar-kódokat, amelyek 1, 2, 3 vagy 4-es számmal kezdődnek és 4 karakter
hosszúságúak, nyomvonal Bar-kódként értelmezi a gép. Minden más Bar-kódot, amely nem 1, 2,
3 vagy 4-es számmal kezdődik, AR Bar-kódként értelmez a gép.
7.3.2 Műszaki adatok
7
Alkatrészek - Bar-kód leolvasó
Max. felbontás 0,13 mm
Olvasási sebesség 36 scan/s.
Lézerosztály 1. lézerosztály
Védelem IP 64
Méretek 225 x 69 x 67 mm³
Súly 380 g
Kábelhossz 2 m
Idegen fény hatása Érzéketlen a közvetlen normál fénnyel és a közvetett
napfénnyel szemben
Üzemi hőmérséklet 10°C 40°C között
Levegő nedvességtartalom Max. 90% (nem kicsapódó)
Leolvasható Bar-kód-fajták Kód 39 (normál / FULL ASCII)
EAN/UPC (család ADD ON-nal / nélkül)
CODABAR
INTERLEAVED 2/5
NORMÁL 2/5 (5 bar)
(továbbiak kérésre)
