folyamatosan kettős lépésekben (1, 3, 5, 7 ...) vannak számozva és mindenkor 2 nyomvonalra
érvényesek (1. Bar-kód = 1. és 2. nyomvonal).
Alkatrészek 7
Például az alkatrészkészletnek a felszerelési file-ban megkívánt mennyiséggel való
összehasonlítása érdekében (utántöltési ellenőrzés) az adatokat az alkatrésztekercsekről le lehet
olvasni.
Minden adatcsomag sikeres beolvasását egy akusztikus jel nyugtázza.
UTALÁS 7
Az AR-Bar-kód leolvasó opciót a SIPLACE Pro-számítógépen kell konfigurálni.
Azokat a Bar-kódokat, amelyek 1, 2, 3 vagy 4-es számmal kezdődnek és 4 karakter
hosszúságúak, nyomvonal Bar-kódként értelmezi a gép. Minden más Bar-kódot, amely nem 1, 2,
3 vagy 4-es számmal kezdődik, AR Bar-kódként értelmez a gép.
7.3.2 Műszaki adatok
7
Alkatrészek - Bar-kód leolvasó
Max. felbontás 0,13 mm
Olvasási sebesség 36 scan/s.
Lézerosztály 1. lézerosztály
Védelem IP 64
Méretek 225 x 69 x 67 mm³
Súly 380 g
Kábelhossz 2 m
Idegen fény hatása Érzéketlen a közvetlen normál fénnyel és a közvetett
napfénnyel szemben
Üzemi hőmérséklet 10°C 40°C között
Levegő nedvességtartalom Max. 90% (nem kicsapódó)
Leolvasható Bar-kód-fajták Kód 39 (normál / FULL ASCII)
EAN/UPC (család ADD ON-nal / nélkül)
CODABAR
INTERLEAVED 2/5
NORMÁL 2/5 (5 bar)
(továbbiak kérésre)
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.4 Dupla szállítószalag Software-verzió: SR.505.xx Kiadás: 05/2004 HU
306
7.4 Dupla szállítószalag
7.4.1 A dupla szállítószalag felépítése
A szállító szalagokat egyenáramú motorok hajtják meg. Minden feldolgozási tartományhoz van
egy emelőasztal, ami a nyomtatott áramköri lapok befogására szolgál. A NYÁK szállítószalag
(konvejor) szélessége vagy a kezelői felületen állítható be, vagy a beültetési programban adható
meg.
7

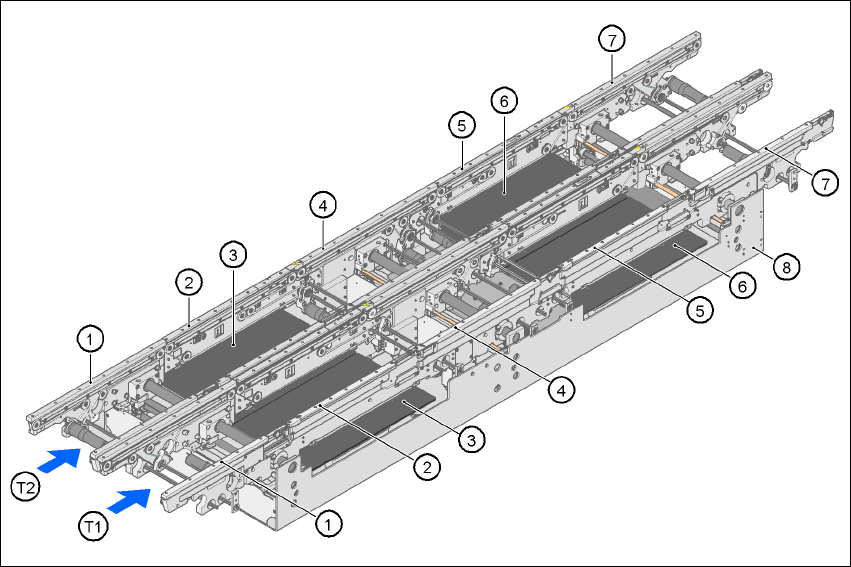

7.4 - 1 ábra Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállítószalag
(2) 1. megmunkálószállító
(3) 1. emelőasztal
(4) Köztes szállító
(5) 2. megmunkálószállító
(6) 2. emelőasztal
(7) Kimeneti szállítószalag
(8) Szerelőteknő
(T1) 1-es szállítási nyomvonal
(T2) 2-es szállítási nyomvonal
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.4 Dupla szállítószalag
307
7.4.2 Általános tudnivalók
Ahogy a neve is mutatja, a dupla szállítószalag két szállítási nyomvonallal rendelkezik, ami
elektromosan és mechanikusan egymástól független. A standard kivitelezésben a jobb oldal a fix
szállítási oldal. Mindenesetre van olyan változat is, amelyiknél a bal oldal a fix szállítási oldal.
7.4.3 A szállítási nyomvonal meghatározása
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 7.4 - 1
. ábra).
7.4.4 Szállítási mód átkapcsolása
7
7.4.5 Aszinkron szállítási mód
7.4.5.1 Leírás
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon
kerül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba.
Így a teljes szállítási időt meg lehet takarítani, ami speciálisan a nyomtatott áramköri lapoknál
alacsony üzemidővel jelentős teljesítménynöveléshez vezet.
7.4.5.2 Működés
Ha a gép megbízási adatokkal (használat, felszerelés) el van látva, a beültetési üzem minden
időpontjában szállítani fogja a bemenő szalagokon lévő nyomtatott áramköri lapokat az adott
feldolgozási szalagra (szabad feldolgozási szalag esetén). A beültetési folyamat elindul, amint
egy NYÁK az adott feldolgozási szalagra kerül. A nyomtatott áramköri lapok egymásután lesznek
beültetve.
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a feldolgozási szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
Szállítási mód Bevitel a SITEST-programban
Egyszeres szállítószalag
0
Dupla szállítószalag, szinkron
1
Dupla szállítószalag, aszinkron
2
