7.5 Nyomtatott áramköri lap-Bar-kód leolvasó
7.5.1 Áttekintés
A NYÁK Bar-kód leolvasó a nyomtatott áramköri lapokon lévő Bar-kódok automatikus felvételére
és dekódolására szolgál. Ez a leolvasás eredményét egy soros porton át továbbadja a
szállítóvezérlésnek, és onnan a CAN-Bus-on át kerül a gépvezérlésbe további feldolgozás
céljából.

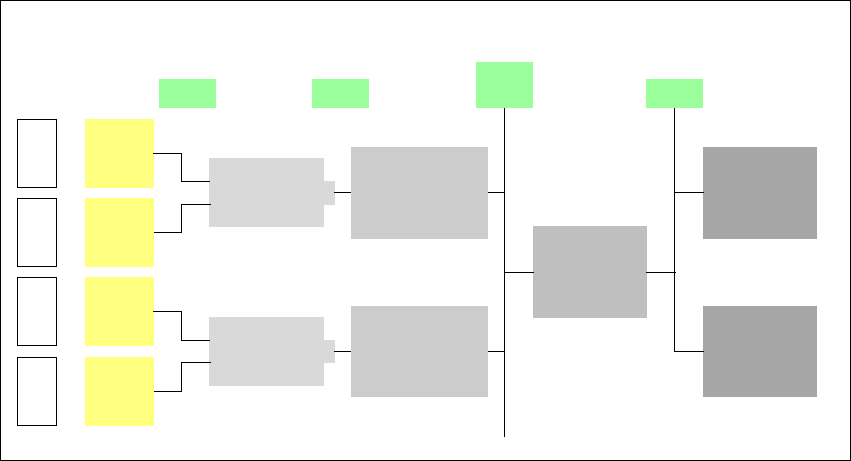

7.5 - 1 ábra NYÁK-bar-kód - elvi kapcsolási rajz
7
A NYÁK-Bar-kód leolvasókat a NYÁK szállítószalag (konvejor) beültető automatájának beadási
oldalára szerelik. Automatánként max. négy készülék szerelhető fel utólag. A Bar-kód leolvasókat
úgy szerelik fel, hogy a dupla szállítószalag mindkét szállítási nyomvonalán le tudják olvasni a
nyomtatott áramköri lapok felső és alsó oldalán lévő bar-kód-címkéket.
A Bar-kód leolvasóknak két változata kapható:
– 1D-Bar-kód leolvasó
Ez a Bar-kód leolvasó vonalkódokat dolgoz fel. 7
– 2D-Bar-kód leolvasó
Ez a Bar-kód leolvasó mátrixkódot dolgoz fel. A mátrixkódot elsősorban akkor használják,
ha csak kis hely áll rendelkezésre a bar-kód-címke számára. A 2D-Bar-kód leolvasó a
hagyományos vonalkódot is tudja olvasni. 7
Készülékszám
1
Bar-kód
leolvasó
fent
Elosztó-
áramkör
Szállítóvezérlés,
jobbra
Bar-kód
leolvasó
lent
2
3
Bar-kód
leolvasó
fent
Elosztó-
áramkör
Szállítóvezérlés,
balra
Bar-kód
leolvasó
lent
4
Gép-
vezérlő
Állomás-
számítógép
Siplace Pro-
számítógép
LAN
CAN-
Bus
V-24V-24
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.5 Nyomtatott áramköri lap-Bar-kód leolvasó
311
7
7.5 - 2 ábra 1D- és 2D-Bar-kód leolvasó
A NYÁK Bar-kód leolvasók tartókkal vannak rögzítve a felső, illetve alsó profilsínhez A
profilsíneken tetszés szerint elhelyezhetők és a Bar-kódcímkékre igazíthatók. A Bar-kódcsíkok
helyétől függően lehet néhány egyszerű kézmozdulattal felszerelni a Bar-kódleolvasót úgy, hogy
a Bar-kódcsíkokat hosszanti vagy kereszt irányban lehessen leolvasni a nyomtatott áramköri
laptovábbítási irányhoz képest.
7.5.2 Funkció-leírás
A SIPLACE NYÁK Bar-kód leolvasó segíti az SMD-termékek rugalmas gyártását és növeli
a beültetési biztonságot. Az ipari felhasználás minden szokásos kódfajtáját ismeri.
A lézerscanner minden bemenő NYÁK felső, illetve alsó részén lévő Bar-kódcímkét leolvas
a szállítás alatt a beadási szalagon. A Bar-kód-információ alapján a SIPLACE-Pro számítógép
automatikusan kiválasztja az előzőleg elkészített Bar-kód hozzárendelési listából (BH-lista)
a megfelelő beültetési programot és elküldi azt az állomásra. Ha egy Bar-kódszűrő meg van
határozva, akkor kizárólag az csak az általa fontosnak jelölt, Bar-kódon belüli információkat
hasonlítja össze. Ez a folyamat idősemleges módon, egy már az automatában található NYÁK
beültetése alatt zajlik. Amennyiben egymás után több azonos bar-kódú NYÁK érkezik, akkor
a program átvitele csak az első alkalommal történik meg. Minden termékre, amit a NYÁK Bar-kód
segítségével kell elkészíteni, a következő alapfeltételek érvényesek:
– azonos AR-felszereltség a hálózat egyes gépeinél
– azonos szélesség minden NYÁK esetében.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.5 Nyomtatott áramköri lap-Bar-kód leolvasó Software-verzió: SR.505.xx Kiadás: 05/2004 HU
312
7.5.3 Műszaki adatok - 1D-Bar-kód leolvasó
7
7
7
7.5.4 Műszaki adatok - 2D-Bar-kód leolvasó
7
7
Lézerdióda Piros fény
Hullámhossz 670 nm
Lézerosztály 2-es osztály, a DIN EN 60825-1 szerint: 2001
Scannerfrekvencia 400 ... 1200 Hz
Felosztás 0,15 mm ... 0,5 mm
Kódfajták Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(továbbiak kérésre)
Bar-kód hossza Max. 50 jel
Optikai kijelző 4 x LED funkciókijelző
Akusztikus kijelző Zümmer
Adatport RS232, RS 422/485
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 10 V- ... 30 V-
Védelem IP65
Lézerdióda Piros fény
Hullámhossz 650 nm
Lézerosztály 2-es osztály, a DIN EN 60825-1 szerint: 2001
Scannerfrekvencia 100 ... 15 kHz
Felosztás 0,17 mm ... 0,5 mm
2D-kódfajták Data Matrix ECC 200
2D-Bar-kód hossza Max. 20 jel
1D-kódfajták Code 39, Code 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(továbbiak kérésre)
1D-Bar-kód hossza Max. 50 jel
Optikai kijelző 4 x LED funkciókijelző
Akusztikus kijelző Zümmer
Adatport RS232, RS 422/485, Ethernet
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
RJ45-csatlakozódugó 10baseT
Üzemi feszültség 10 V- ... 30 V-
Védelem 3-as osztály
