00193927-01 - 第313页
Üzemeltetési útmutató SIPLA CE HF-sorozat 7 Állomásb ő vít ések Software-verzió: S R.505.xx Kiadás: 05/2004 HU 7.5 Nyomtatott áramkör i lap-Bar-kód leolvasó 313 7.5. 5 Fel szer el ési le het ő ségek a NY ÁK Bar-kód le ol…
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.5 Nyomtatott áramköri lap-Bar-kód leolvasó Software-verzió: SR.505.xx Kiadás: 05/2004 HU
312
7.5.3 Műszaki adatok - 1D-Bar-kód leolvasó
7
7
7
7.5.4 Műszaki adatok - 2D-Bar-kód leolvasó
7
7
Lézerdióda Piros fény
Hullámhossz 670 nm
Lézerosztály 2-es osztály, a DIN EN 60825-1 szerint: 2001
Scannerfrekvencia 400 ... 1200 Hz
Felosztás 0,15 mm ... 0,5 mm
Kódfajták Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(továbbiak kérésre)
Bar-kód hossza Max. 50 jel
Optikai kijelző 4 x LED funkciókijelző
Akusztikus kijelző Zümmer
Adatport RS232, RS 422/485
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 10 V- ... 30 V-
Védelem IP65
Lézerdióda Piros fény
Hullámhossz 650 nm
Lézerosztály 2-es osztály, a DIN EN 60825-1 szerint: 2001
Scannerfrekvencia 100 ... 15 kHz
Felosztás 0,17 mm ... 0,5 mm
2D-kódfajták Data Matrix ECC 200
2D-Bar-kód hossza Max. 20 jel
1D-kódfajták Code 39, Code 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(továbbiak kérésre)
1D-Bar-kód hossza Max. 50 jel
Optikai kijelző 4 x LED funkciókijelző
Akusztikus kijelző Zümmer
Adatport RS232, RS 422/485, Ethernet
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
RJ45-csatlakozódugó 10baseT
Üzemi feszültség 10 V- ... 30 V-
Védelem 3-as osztály
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.5 Nyomtatott áramköri lap-Bar-kód leolvasó
313
7.5.5 Felszerelési lehetőségek a NYÁK Bar-kód leolvasóhoz

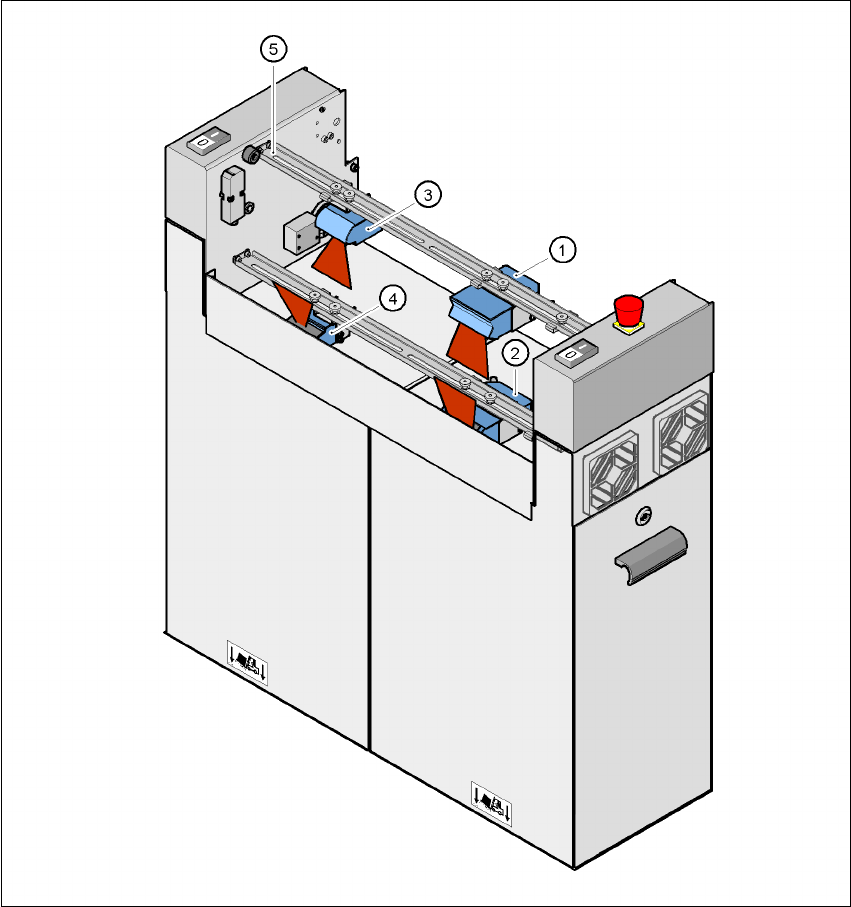

7.5 - 3 ábra Felszerelési lehet
ő
ségek a NYÁK Bar-kód leolvasóhoz
(1)2D-Bar-kód leolvasó "fent"
(2)2D-Bar-kód leolvasó "lent"
(3)1D-Bar-kód leolvasó "fent"
(4)1D-Bar-kód leolvasó "lent"
(5)Szerelősín
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.5 Nyomtatott áramköri lap-Bar-kód leolvasó Software-verzió: SR.505.xx Kiadás: 05/2004 HU
314
7.5.6 NYÁK-bar-kód-címkék pozícionálása a nyomtatott áramköri lapon
7.5.6.1 Pozícionálás a NYÁK hosszanti oldala mentén -
olvasó-sugár a szállítási irányhoz képest
keresztben

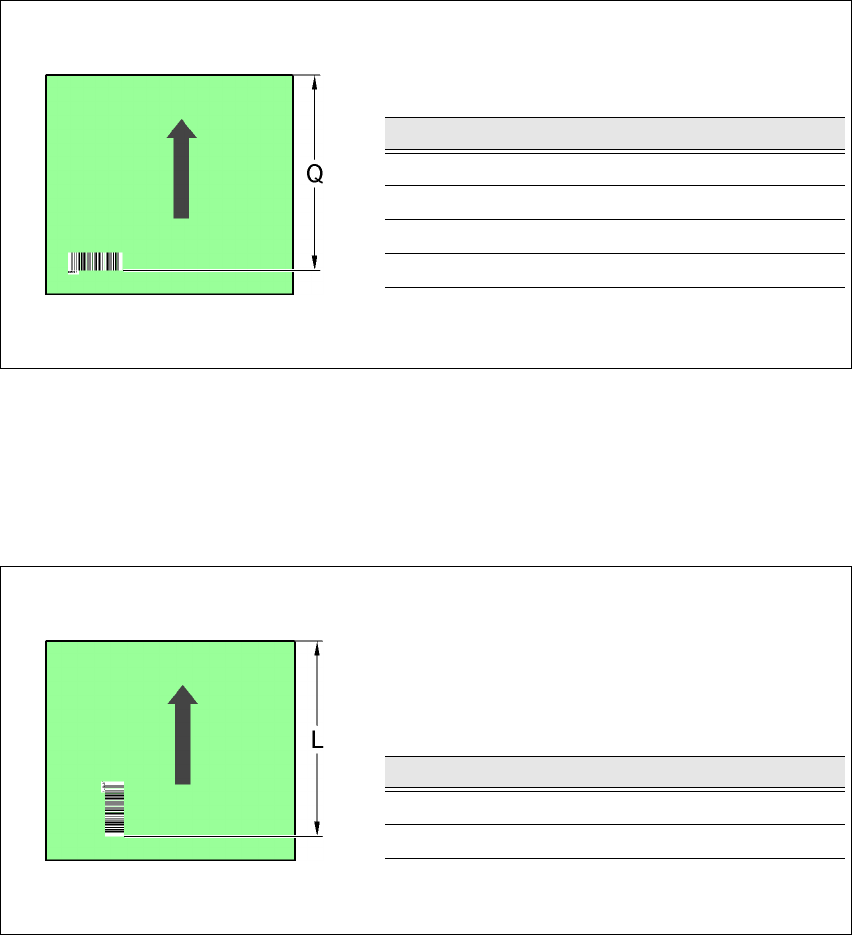

7.5 - 4 ábra Pozícionálás a NYÁK hosszanti oldala mentén - olvasó-sugár a szállítási irányhoz képest keresztben
7.5.6.2 Pozícionálás a NYÁK hosszanti oldala mentén -
olvasó-sugár a szállítási irányhoz képest
hosszában
7.5 - 5 ábra Pozícionálás a NYÁK hosszanti oldala mentén - olvasó-sugár a szállítási irányhoz képest hosszában
NYÁK Bar-kód leolvasó Q [mm]
2D fent 390
1D fent 390
2D lent 430
1D lent 430
NYÁK Bar-kód leolvasó L [mm]
1D fent 320 - 350
1D lent 380 - 410
