7 Állomásb ő vítések Üzemelte tési útmutató SIPLACE HF- sorozat 7.5 Nyomtatott áram köri lap-Bar- kód leolvasó Software-verzió: S R.505.xx Kiadás: 05/2004 HU 316 7.5.6.5 Pozícionálás a NYÁK szé lessége mentén - olvasó-su…
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.5 Nyomtatott áramköri lap-Bar-kód leolvasó
315

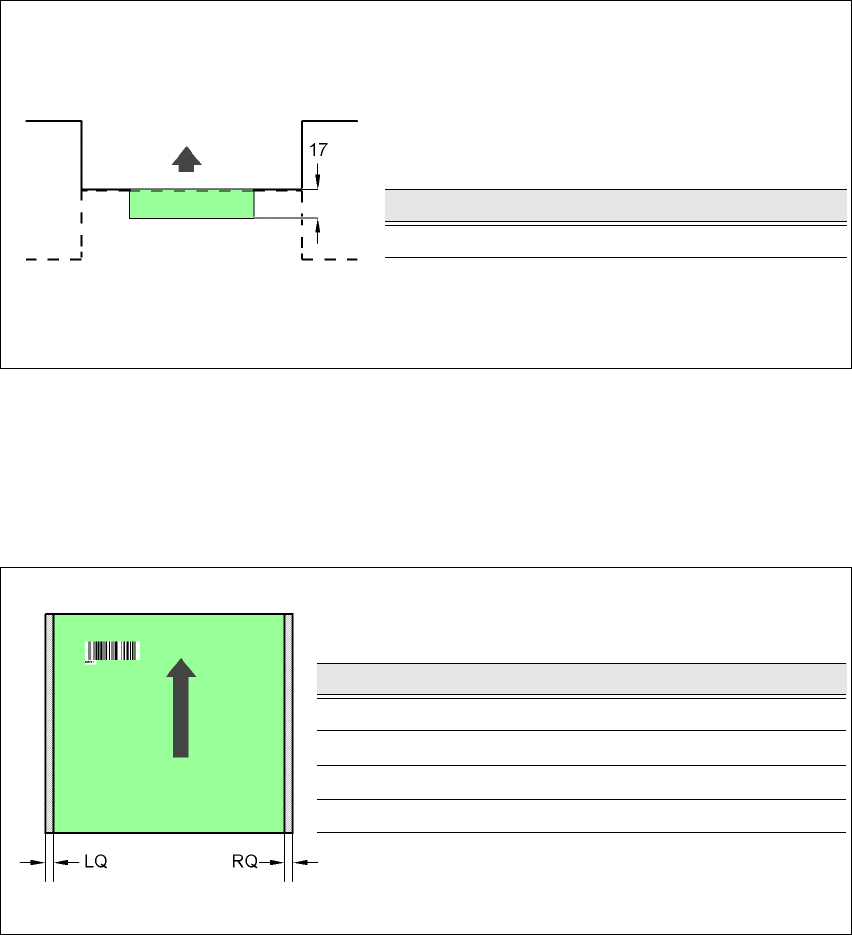

7.5.6.3 A nyomtatott áramköri lapok túlnyúlása dupla szállítószalagnál
7.5 - 6 ábra A nyomtatott áramköri lapok túlnyúlása dupla szállítószalagnál
7.5.6.4 Pozícionálás a NYÁK szélessége mentén -
olvasó-sugár a szállítási irányhoz képest
keresztben
7.5 - 7 ábra Pozícionálás a NYÁK szélessége mentén - olvasó-sugár a szállítási irányhoz képest keresztben
NYÁK Bar-kód leolvasó túlnyúlás [mm]
2D lent a dupla szállítószalagnál 17
A következő gép beadási oldala
Az előző gép kiadási oldala
NYÁK Bar-kód leolvasó LQ [mm] RQ [mm]
2D fent 3 3
1D fent 3 3
2D lent 5 5
1D lent 5 5
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.5 Nyomtatott áramköri lap-Bar-kód leolvasó Software-verzió: SR.505.xx Kiadás: 05/2004 HU
316

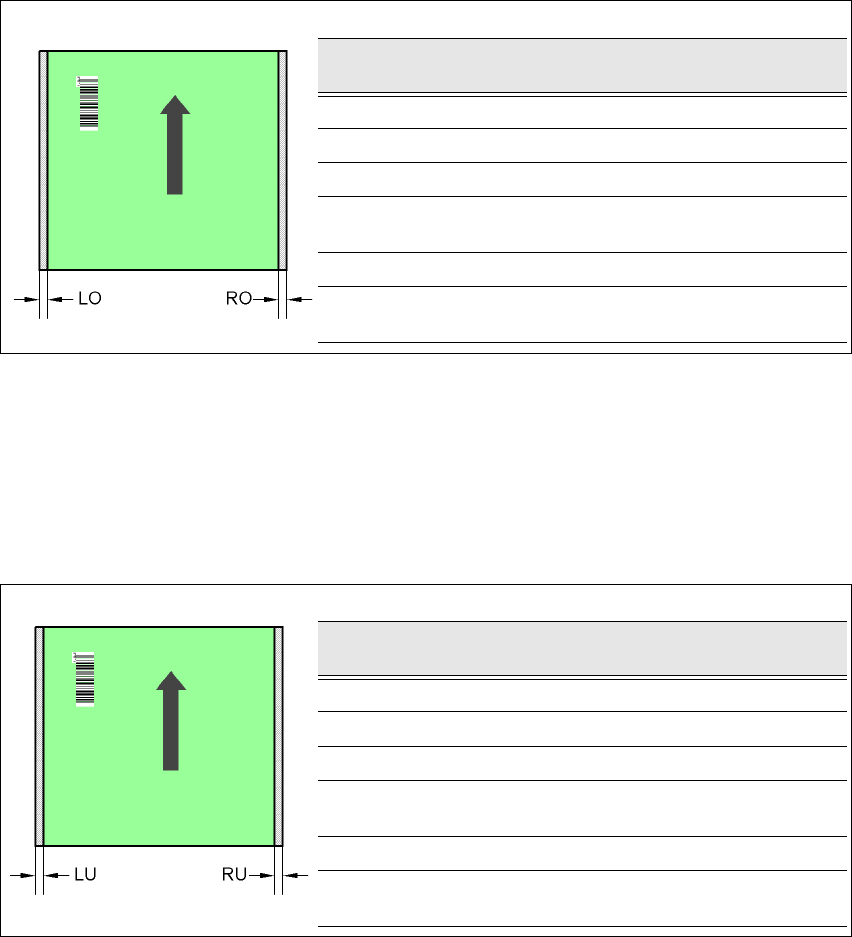

7.5.6.5 Pozícionálás a NYÁK szélessége mentén -
olvasó-sugár a szállítási irányhoz képest
hosszában
,
NYÁK-Bar-kód leolvasó 1D
fent
7.5 - 8 ábra Pozícionálás a NYÁK szélessége mentén - olvasó-sugár a szállítási irányhoz képest hosszában,
NYÁK-Bar-kód leolvasó 1D fent
7.5.6.6 Pozícionálás a NYÁK szélessége mentén -
olvasó-sugár a szállítási irányhoz képest
hosszában
,
NYÁK-Bar-kód leolvasó 1D
lent
7.5 - 9 ábra Pozícionálás a NYÁK szélessége mentén - olvasó-sugár a szállítási irányhoz képest hosszában,
NYÁK-Bar-kód leolvasó 1D fent
ES Egyszeres szállítószalag
DS1 Dupla szállítószalag, 1. adagoló
DS2 Dupla szállítószalag, 2. adagoló
SM1 Dupla szállítószalag egyszeres szállítószalag üzemmódban, 1. adagoló
SM2 Dupla szállítószalag egyszeres szállítószalag üzemmódban, 2. adagoló
NYÁK-méretek/
szállítószalag
LO [mm] RO [mm]
460 mm / ES 3 20
508 mm / ES 3 44
216 mm / DS1 3 24
250 mm / DS1
450 mm / SM1
358
216 mm / DS2 3 3
250 mm / DS2
450 mm / SM2
33
NYÁK-méretek/
szállítószalag
LU [mm] RU [mm]
460 mm / ES 20 3
508 mm / ES 44 3
216 mm / DS1 3 3
250 mm / DS1
450 mm / SM1
33
216 mm / DS2 24 3
250 mm / DS2
450 mm / SM2
58 3
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.6 Kerámiaszubsztrátum-központosítás
317
7.6 Kerámiaszubsztrátum-központosítás
7.6.1 Általános tudnivalók
A kerámiaszubsztrátumok ridegek, és ezért érzékenyek a mechanikus terhelésekre, amik például
a nyomtatott áramköri lap befogásakor lép fel. Ezért a kerámiaszubsztrátumok beültetésekor az
automatát mindig szereljék fel mechanikus kerámiaszubsztrátum-központosítással. Egy szállítási
nyomvonalra két mechanikus központosítókészüléket kell szerelni.
7.6.2 Mechanikus központosítás
A kerámiaszubsztrátum-központosító az emelőasztalra van szerelve. Amennyiben a
szubsztrátum elérte a beültetési pozícióját, akkor az emelőasztal felfelé mozog. A felső végállás
elérésekor aktiválódik a mechanikus kerámiaszubsztrátum-központosító és a szubsztrátum
stabilan rögzül a nyomtatott áramköri lap szállítóján. A mechanikus központosítás után a NYÁK-
kamera segítségével megtörténik az optikai központosítás. A kerámiaszubsztrátum-
központosítás különös előnye, hogy a kerámiaszubsztrátum egészen a szubsztrátum pereméig
beültethető.
