7.6 Kerámiaszubsztrátum-központosítás
7.6.1 Általános tudnivalók
A kerámiaszubsztrátumok ridegek, és ezért érzékenyek a mechanikus terhelésekre, amik például
a nyomtatott áramköri lap befogásakor lép fel. Ezért a kerámiaszubsztrátumok beültetésekor az
automatát mindig szereljék fel mechanikus kerámiaszubsztrátum-központosítással. Egy szállítási
nyomvonalra két mechanikus központosítókészüléket kell szerelni.
7.6.2 Mechanikus központosítás
A kerámiaszubsztrátum-központosító az emelőasztalra van szerelve. Amennyiben a
szubsztrátum elérte a beültetési pozícióját, akkor az emelőasztal felfelé mozog. A felső végállás
elérésekor aktiválódik a mechanikus kerámiaszubsztrátum-központosító és a szubsztrátum
stabilan rögzül a nyomtatott áramköri lap szállítóján. A mechanikus központosítás után a NYÁK-
kamera segítségével megtörténik az optikai központosítás. A kerámiaszubsztrátum-
központosítás különös előnye, hogy a kerámiaszubsztrátum egészen a szubsztrátum pereméig
beültethető.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.6 Kerámiaszubsztrátum-központosítás Software-verzió: SR.505.xx Kiadás: 05/2004 HU
318
7.6.2.1 Felépítése

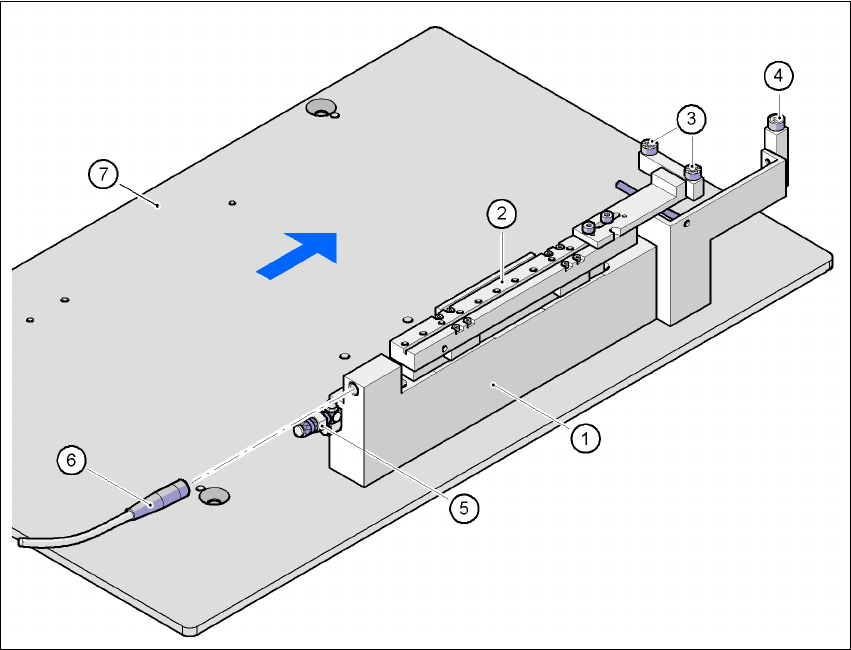

7.6 - 1 ábra A kerámiaszubsztrátum-központosítás felépítése
(1) Mechanikus kerámiaszubsztrátum-központosítás
(2) Központosító szán
(3) Golyóscsapágy
(4) Ütköző
(5) Sűrített levegő csatlakozóhely
(6) Csatlakozókábel a közeledéskapcsolóhoz
(7) Emelőasztal
7
7
7.6.2.2 Karbantartás
– Meg kell tisztítani és meg kell kenni a golyóscsapágyakat az X-központosításban
– Szükség esetén ellenőrizze a pneumatikus meghajtást könnyű járása szempontjából.
– A szállítószalag karbantartását úgy kell elvégezni, ahogy az a karbantartási útmutatóban le
van írva.
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.6 Kerámiaszubsztrátum-központosítás
319
7.6.2.3 Műszaki adatok
7
7.6.3 Optikai központosítás
Az optikai központosítás illesztőjeleket használ a nyomtatott áramköri lapok központosítására.
Az illesztőjelek kontrasztviszonyaitól függően válassza a Multicolor (típus: 18) 21 NYÁK-kamerát
vagy a NYÁK-kamerát (lásd 7.7
szakasz).
7.6.4 Jeljavaslat a kerámiaszubsztrátumokhoz
Kerámiaszubsztrátumok esetében a hordozóanyag és a vezetőpálya-réteg közötti kontraszt
általában nagyon kicsi. Ezért az illesztési jelek kiválasztásához bizonyos kritériumokat kell
figyelembe venni a jel formáját és felépítését tekintve. Ez okból a következőkben javaslatot
teszünk a jelformára és a jelfelépítésre.
7.6.4.1 Jelforma
Javasolt a téglalap vagy a négyszög > 1 mm oldalhosszal, > 0,5 mm szabadtérrel.
Szubsztrátum-formátum 50 x 50 mm² - 102 x 178 mm²
(2" x 2" - 4" x 7")
Szubsztrátum-vastagság Max. 1,5 mm
Szubsztrátum-kivitel Karcolásmentes (problémamentes)
Karcolt (teszt után)
Befogó
X-irány (szállítási irány)
Y-irány
Z-irány
Mechanikus központosítás
< 1,5 mm, nincs befogás
> 1,5 mm emelőasztallal, > 50 N
Felfekvés a szállítószalagon 2,5 mm
Optikai központosítás NYÁK-kamerával:
Világítási mód világos pasztáknál
Világítási mód sötét pasztáknál és ha
csekély a távolság a szomszédos struktúrától
(> 1 mm):
NYÁK-kamera (standard)
NYÁK-kamera, Multicolor (opció)
4 választható világítási mód
Jelkritériumok Lásd: NYÁK érzékelő modul - helyfelismerés
Szabadtér a szubsztrátum alatt 12 mm
Sűrített levegő csatlakozóhely 0,55 MPa (5,5 bar)
