7.7 NYÁK-kamera, multicolor (típus: 18) 21
7.7.1 Általános tudnivalók
Az alsó portál-NYÁK-kamera helyett opcióként felszerelhető Multicolor-NYÁK-kamera.
A Multicolor-NYÁK-kamerával négy választható világítási mód áll rendelkezésre. Ezáltal
a jelfelismerés jelentősen növelhető és így fokozható a központosítási pontosság.
7
7.7 - 1 ábra Multicolor-NYÁK-kamera
7.7.2 Világítási módok
A Multicolor-NYÁK-kamerán a következő világítási módok választhatók:
– Standard megvilágítás
Evvel a fehér és infravörös keverék-megvilágítással a jelek széles választéka felismerhető.
A megvilágítás variációjával javítható a leképezés kontrasztja és ezáltal optimalizálható
a különböző jelek központosítása.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.7 NYÁK-kamera, multicolor (típus: 18) 21 Software-verzió: SR.505.xx Kiadás: 05/2004 HU
322
– Fehér megvilágítás
Ez a világítási módot ónozott jellel rendelkező standard nyomtatott áramköri lapokhoz
használják.
– Ferde fény, kék
Evvel világos alapanyagon pl. kerámián vagy CEM-en lévő fényes illesztőjelek esetén
a legtöbb esetben lényegesen javítható a kontraszt. A forrasztás elleni takaró lakkal fedett
illesztőjelek is jobban felismerhetők világos alapon.
– Infravörös-világítás
Ennek a világítási módnak az alkalmazása a jelfelismeréshez különösen olyan jeleknél
ésszerű, amelyek forrasztás elleni takaró lakkal vannak befedve vagy hajlékony anyagokon
lévő jeleknél. Kerámián az ezüst/platina jeleknél a felismerés javítását lehet elérni, amit
egyébként mindenekelőtt a mintaközpontosítás/-beültetéssel kellene megállapítani.
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.8 NYÁK-beigazítás
323
7.8 NYÁK-beigazítás
7.8.1 Általános tudnivalók
A feldolgozandó nyomtatott áramköri lapok hosszúság/szélesség aránya olykor 1:2 vagy
kedvezőtlenebb. Ez azt jelenti, hogy a NYÁK rövidebb oldal mutat a NYÁK szállítási irányba.
A szállítás alatt az ilyen nyomtatott áramköri lapok kissé elfordulhatnak, így az illesztőjelek
a NYÁK-kamera keresőablakán kívülre kerülhetnek. A "NYÁK-beigazítás" opció gondoskodik
róla, hogy ezek a nyomtatott áramköri lapok ismét pontosan a stophelyzetben álljanak.
Amennyiben a szállítási irányban nyílásokkal rendelkező nyomtatott áramköri lapokat dolgoznak
fel, akkor az mechanikus stopperrel rendelkező automatáknál (HS-50, S-25 HM, F5 HM) és olyan
automatáknál, amik ezt a helyzetet lézer-fénysorompóval ellenőrzik (HF, HS-60, S-27 HM)
különböző, eltérő megmunkálási helyzetekhez vezethet. A "NYÁK-beigazítás" opcióval
biztosítható, hogy a nyomtatott áramköri lapok minden NYÁK szállítószalag (konvejor) esetében
ugyanabban a pozícióban álljanak meg. A "NYÁK-beigazítás" opció kapható az egyszeres és
a dupla szállítószalaghoz is.
7

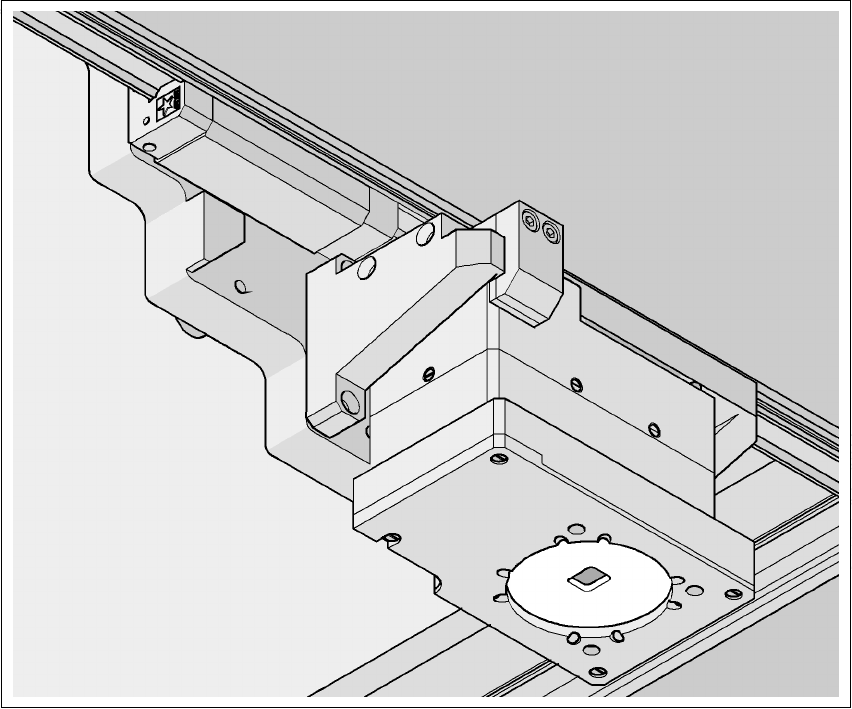

7.8 - 1 ábra NYÁK-beigazítás
(1)Emelőasztal
(2)NYÁK-ütköző
