7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.10 Alkatrész-érzékelő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
326
7.10 Alkatrész-érzékelő
7

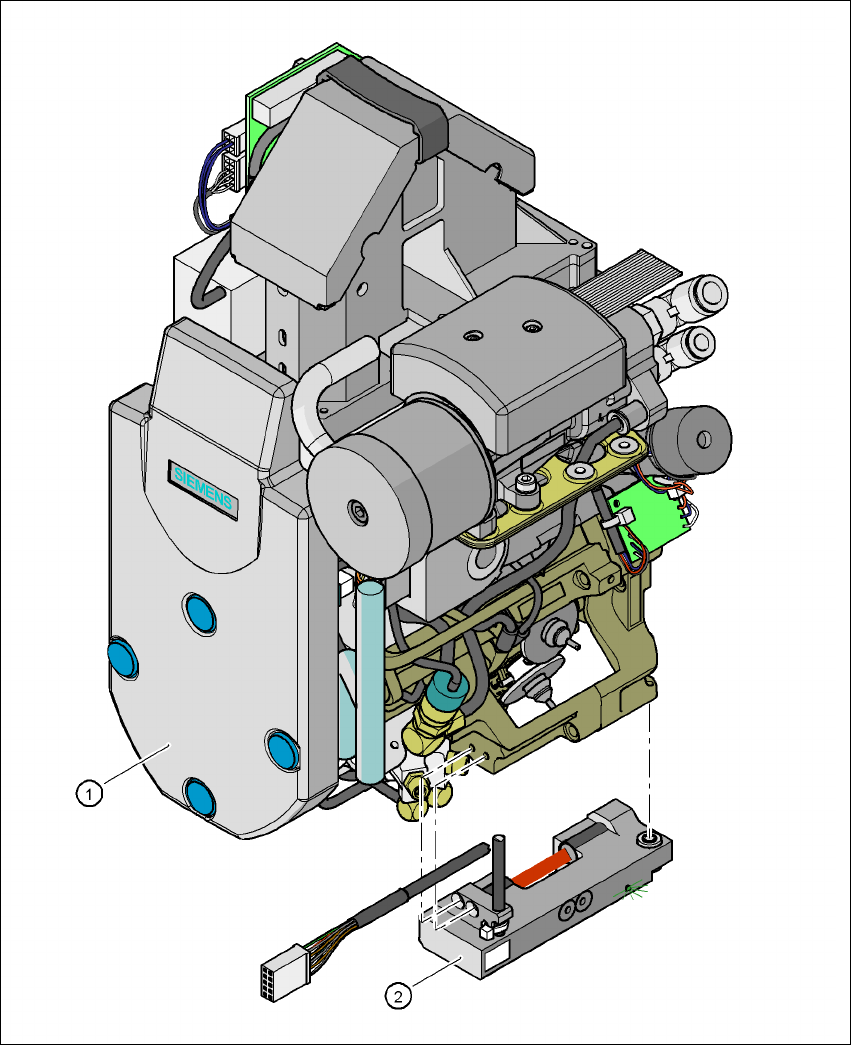

7.10 - 1 ábra Beültet
ő
fej alkatrész-érzékel
ő
vel
(1) Beültető fejek
(2) Alkatrész-érzékelő
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.10 Alkatrész-érzékelő
327
7.10.1 Az AR-érzékelő funkcióleírás
Alkatrész-érzékelő (cikk-sz. 00118021-01)
Az alkatrész-érzékelőt a 12 szegmenses-Collect&Place-fej házának alsó oldalára kell rögzíteni
(lásd a 7.10 - 1
ábrát). Beolvassa az alkatrész körvonalait, és ellenőrzi, hogy van-e alkatrész
a pipettán. Egyben meghatározza az alkatrész magasságát is. Ezekből az adatokból
meghatározható, hogy az alkatrész normál helyzetben vagy élére állítva tapadt a pipettára. Az
alkatrészek magasságának ellenőrzése 0,1 mm ... 4 mm magasságú alkatrészek esetében
lehetséges. Nagyobb alkatrészeknél csak azt ellenőrzi, hogy van-e alkatrész a pipettán.
Az AR-érzékelő a SIPLACE Pro-számítógépen a tokozatforma-szerkesztőben konfigurálható.
Az AR-érzékelővel minden pipetta, a különleges pipetták is beszkennelhetők.
7.10.2 Mérési feltételek
Ahhoz, hogy érvényes méréseket kapjunk, a következő két feltételnek kell teljesülnie:
– Az üres pipettacsúcsokat a kalibrálási folyamat során a fénysugárnak el kell találnia.
– A pipettacsúcsnak az alkatrésszel a fénysugáron belül kell elhelyezkednie.
– Minimális pipettahosszúság 13 mm.
– Pipettahosszúság + AR-magasság + tűrés < 17 mm
Ezen mérési feltételek figyelembe vételével vagy az alkatrész jelenléte ill. hiány vagy az alkatrész-
magassága állapítható meg. A minimális magasságkülönbség 100 µm.
7

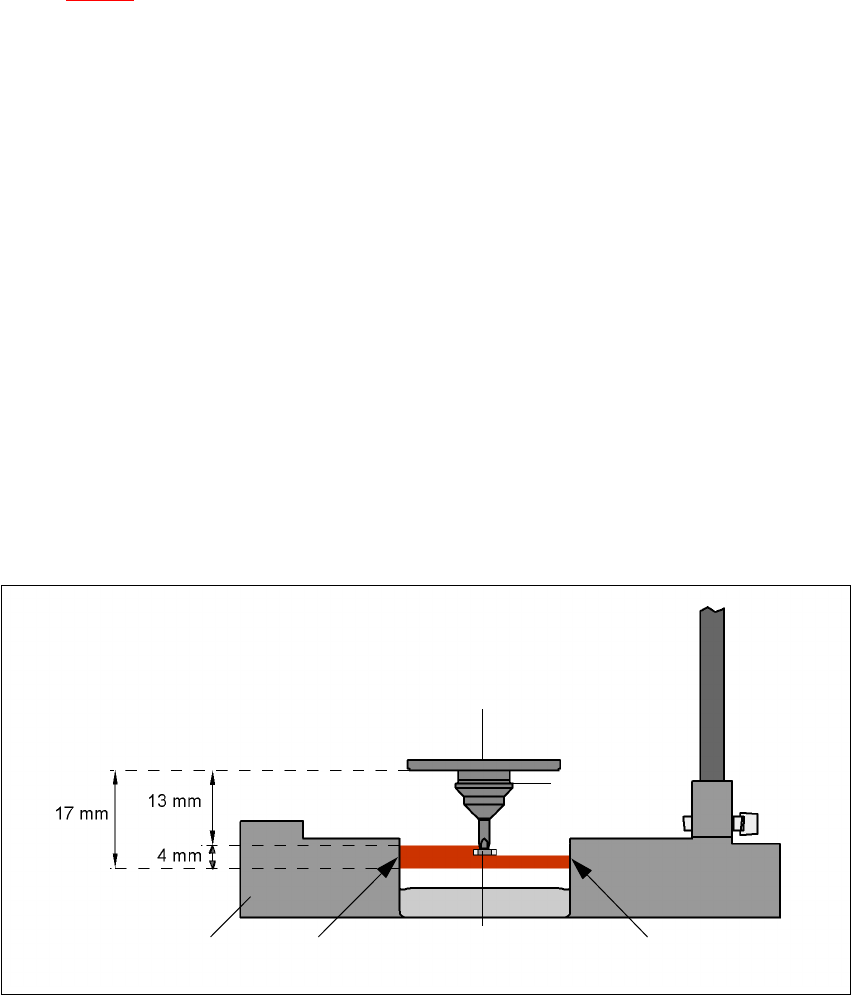

7.10 - 2 ábra AR-érzékel
ő
, m
ű
ködési elv
7
7
Növekménytárcsa
Alkatrész
Pipetta
IR-LED FototranzisztorAR-érzékelő keresztmetszete
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.10 Alkatrész-érzékelő Software-verzió: SR.505.xx Kiadás: 05/2004 HU
328
UTALÁS 7
Ha 906-os pipettával ültetnek be 0201-es alkatrészeket, akkor az alkatrész-érzékelő feltétlenül
szükséges, mivel nem végezhető vákuum-mérés. 7
Az alkatrész-érzékelő más kisebb alkatrészek pl. 0402 vagy 0603 beültetésekor is javíthatja a
dpm-rátát. Vegye figyelembe, hogy ha a tokozat-listában alkatrész-érzékelőt választana ki, akkor
az alkatrész csak olyan gépen ültethető be, amit felszereltek alkatrész-érzékelővel.
Amennyiben az alkatrészt az AR-érzékelővel kívánja vizsgálni, akkor konfigurálni kell azt a
sorban. Azután a következő alternatívák adódnak:
Új felszerelés A felszerelés optimalizálása automatikusan hozzárendeli az
alkatrészekhez az AR-érzékelőt, ha az installálva van.
Régi felszerelés Azok az alkatrészek, amiket az AR-érzékelővel kívánnak vizsgálni,
új tokozatforma-számot kapnak.
Központi adattárolás Amennyiben a sorban nincs minden automata AR-érzékelővel
felszerelve, akkor minden olyan alkatrész, amit az AR-érzékelővel
kívánnak vizsgálni, új tokozatforma-számot kap.
UTALÁS 7
– Az AR-érzékelőt utólag csak a SIEMENS AG szerviztechnikusa szerelheti fel.
– Az AR-érzékelő beszerelése után a SITEST-programmal kalibrálja újra a 12 szegmenses-
C&P-fejet.
