7.11 Koplanaritási lézermodul
7.11.1 Funkció-leírás
A koplanaritási lézermodullal mérik meg az alkatrészek csatlakozó lábainak vertikális elhajlásait.
A lábmagasság megmérése érintés nélkül, a lézerháromszögelés elve szerint történik.
7

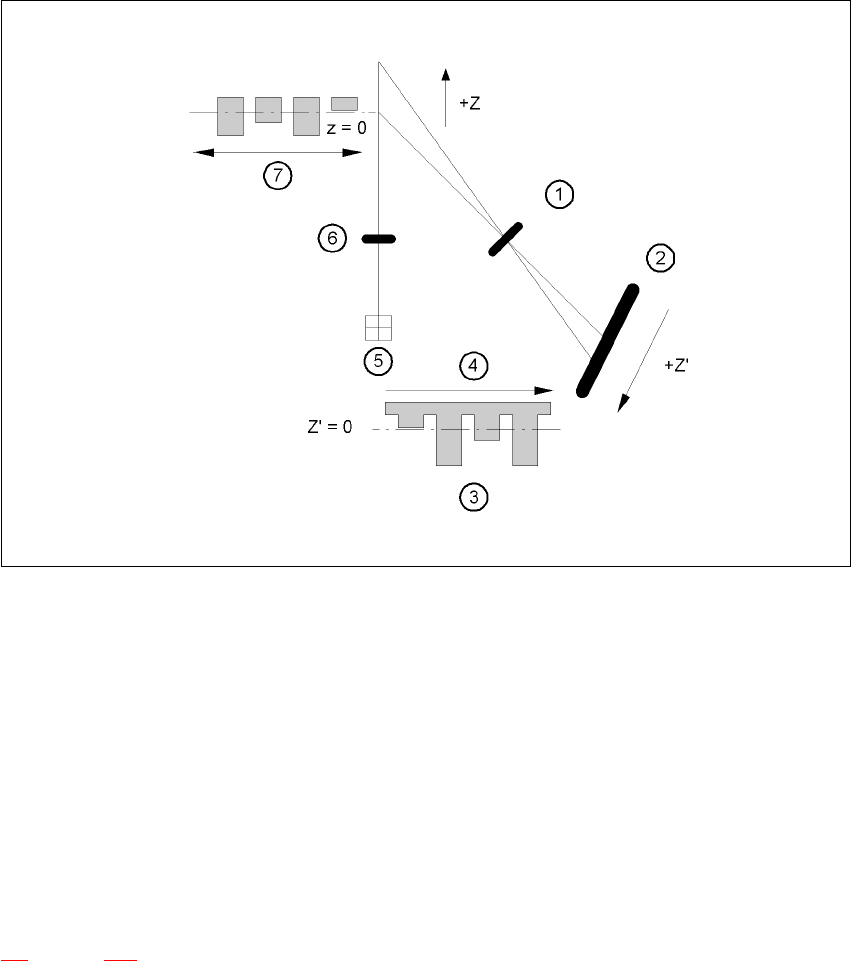

7.11 - 1 ábra A lézer-háromszögelés mérési elv
(1) Vevőoptika
(2) Detektor
(3) Mérőjel
(4) Idő t
(5) Lézer
(6) Adóoptika
(7) Elmozdulási irány
A TwinHead elhozza a vizsgálandó alkatrészt, az AR-kamerával optikailag központosítja (lásd
7.2
fejezet, 301. oldal) és egymás után mind a négy oldalával elviszi a koplanaritási lézermodul
fix lézersugara felett. Minden csatlakozó lábat lentről letapogat a lézersugár. A lábak alán kijövő
lézerfényt egy érzékelő fogja fel és ez szolgál a lábak pontos helyzetének kiszámítási alapjául a
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.11 Koplanaritási lézermodul Software-verzió: SR.505.xx Kiadás: 05/2004 HU
330
nyomtatott áramköri laphoz képest. Az így megállapított pozícióértékeket aztán a felhasználó
által előre megadott határértékkel összevetik. Ha ez az érték magasabb, akkor az alkatrészt
eltávolítják, illetve visszarakják.
A koplanaritási lézermodult az optikai alkatrész-központosítással és egy érzékelő modullal
együtt helyezik be. A hajlott vagy hiányos csatlakozó lábakkal rendelkező alkatrészeket felismeri
és adott esetben eltávolítja.
7.11.2 Műszaki adatok
Alkatrészek spektruma: Alkalmazható a ’Gullwing’-alkatrészformákhoz, osztás > 0,3
az alkatrésznagyságot és a csatlakozó raszterméretet az alkatrész
helyfelismerő-rendszer határolja be, vagyis a maximális nagyság
43,0 x 43,0 x 11,0 mm³.
Mérési elv: Érintés nélküli mérés lézer-háromszögeléssel
Algoritmus funkciók: A felhelyezési szint JEDEC-standard - kiszámítása; valamennyi
eltérést meghatározza ezzel a szinttel kapcsolatban. Az alkatrész
ferde elhelyezkedése a szívópipettán, amit pl.: egy adapter
okozhat, nem befolyásolja a ’Jó/Rossz’-döntést.
Teljesítmény: < 5 mW
Mérési tartomány: ± 2,5 mm
Lézerfókusz: elliptikus, 50 x 95 µm²
Hőmérsékletstabilitás: ± 1µm/K
Hullámhossz: 670 nm
Felosztás: 0,25µm
Letapogatási arán: 10 kHz
Méretek: 500 g
Üzemi hőmérséklet: 0°C ... 40
Levegő nedvességtartalom: 5 - 95% nem kondenzálódó
Környezeti nyomás: Légköri nyomás
Vibráció: az IEC 68-2-6-nek megfelelő
Mechanikus sokk: az IEC 68-2-27-nek megfelelő
EMV: az EN 50081-2 Zavarsugárzás szerint
az EN 50082-2 Zavarvédettség szerint
Védelmi fok: IP 64
Mech. méretek: 118 x 30 x 125,5 mm³
Megengedett külsőfény: 30.000 lx
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.11 Koplanaritási lézermodul
331
Biztonság: A koplanaritási modul megfelel, ha a gépben installálva van, az
1. lézerosztálynak. A modul a gépen kívül,a kiegészítő installáció
és a védelmi funkciókba történő beavatkozások nélkül nem
funkcióképes. Ha a védelmi funkciókat a készülékben megérintik,
akkor automatikusan a 3B lézerosztálynak felel meg -
(sérülésveszély a szemre és a bőrre) és így óvintézkedéseket
követel a VBG 93 szerint.
7.11.3 Biztonsági utasítások
VESZÉLY
A biztonsági berendezéseken vagy a koplanaritási lézermodulon semmilyen módosítást nem
szabad végezni, illetve nem szabad belenyúlni! 7
A koplanaritási lézermodul a 3B
lézerosztálynak felel meg - óvintézkedések
nélkül (7.11 - 2
).
Ez veszélyt jelent a szemre és a bőrre!
Ezért
a biztonsági berendezéseket semmi esetre
sem szabad megérinteni!
7.11 - 2 ábra A 3B lézerosztály jelölése
Annak érdekében, hogy az 1. lézerosztályba tartozó lézermodult a szemre és a bőrre
veszélytelenül lehessen működtetni, a következő biztonsági berendezéseket kell a gépre
felszerelni:
Láthatatlan lézersugárzás
Ne tegyék ki sugárnak
3 B lézerosztály
1 mW max., 670 nm IEC 825-1(1993) sz.
