7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.11 Koplanaritási lézermodul Software-verzió: SR.505.xx Kiadás: 05/2004 HU
334

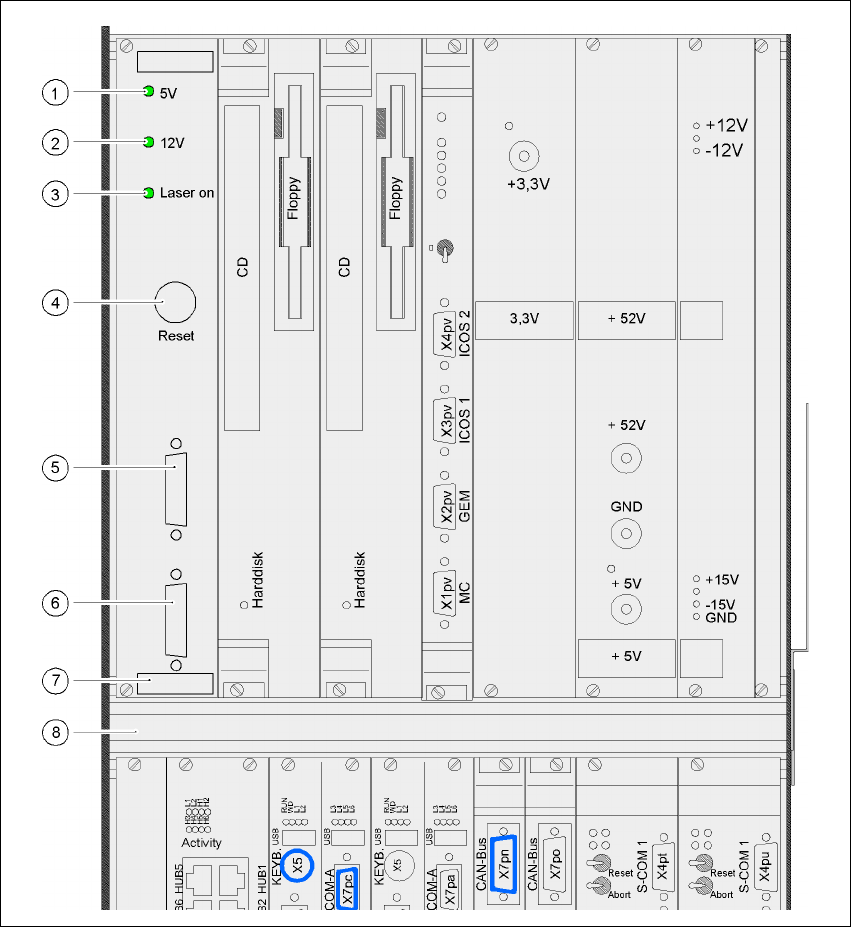

7.11 - 4 ábra Áttekintés - Koplanaritási lézermodul
(1) Zöld LED: Üzemi feszültség 5V
(2) Zöld LED: Üzemi feszültség 12V
(3) Zöld LED: Lézermodul bekapcsolva
(4) RESET-gomb
(5) SUB-D-csatlakozódugó, 9 pólusú, COM2: a gépvezérléshez
(6) SUB-D-csatlakozódugó, 15 pólusú: a lézermodulhoz
(7) Kiértékelő egység vezérlővel
(8) Komputerfiók
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.11 Koplanaritási lézermodul
335

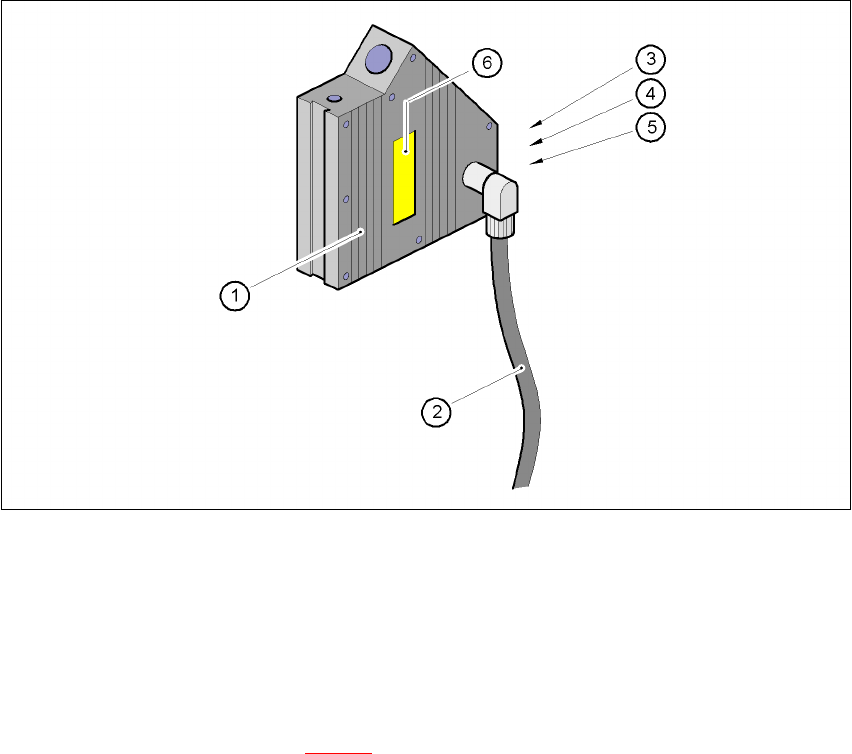

7.11 - 5 ábra Koplanaritási modul
(1) Lézermodul
(2) Csatlakozó kábel
(3) Piros LED: OUT OF RANGE
(4) Piros LED: POOR TARGET
(5) Zöld LED: LASER ON
(6) ’3B lézerosztály’ címke, lásd: 7.11 - 2
. ábra
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.12 SIPLACE Productivity-Lift Software-verzió: SR.505.xx Kiadás: 05/2004 HU
336
7.12 SIPLACE Productivity-Lift
7.12.1 A párhuzamos beültetés koncepciója
A beültető-sorok rendszerint sorban vannak elrendezve és sorosan vannak egymáshoz
kapcsolva. A beültetési program végrehajtása szekvenciálisan történik, míg a nyomtatott
áramköri lapok az egyik gépről a másikra kerülnek. Ez azt jelenti, hogy egy nyomtatott áramköri
lap beültetése különböző automaták között van szétosztva.
7
7.12 - 1 ábra Soros és párhuzamos gépsorok összehasonlítása
A párhuzamos összekapcsolásnál az egyes automaták beültetési tartalma összegződik. Több
automata ugyanazt a beültetési programot hajtja végre. Ezek minden alkatrészt egy gépen
ültetnek be, amik soros feldolgozás esetén több automata között van elosztva. Amennyiben az
egyik automata kapacitása már ki van használva, akkor a nyomtatott áramköri lapok a következő
ugyanolyan beültetési programmal rendelkező automatára kerülnek és beültetésük ott történik
meg. Az azonos beültetési tartalommal rendelkező gépek ilyen kombinációját csoportnak vagy
klaszternek nevezik.
Soros gépsor
Párhuzamos gépsor
Padló alatti
szállítás
Csoport (klaszter)
Horizontális-/
vertikális lift
