7.12 SIPLACE Productivity-Lift
7.12.1 A párhuzamos beültetés koncepciója
A beültető-sorok rendszerint sorban vannak elrendezve és sorosan vannak egymáshoz
kapcsolva. A beültetési program végrehajtása szekvenciálisan történik, míg a nyomtatott
áramköri lapok az egyik gépről a másikra kerülnek. Ez azt jelenti, hogy egy nyomtatott áramköri
lap beültetése különböző automaták között van szétosztva.
7

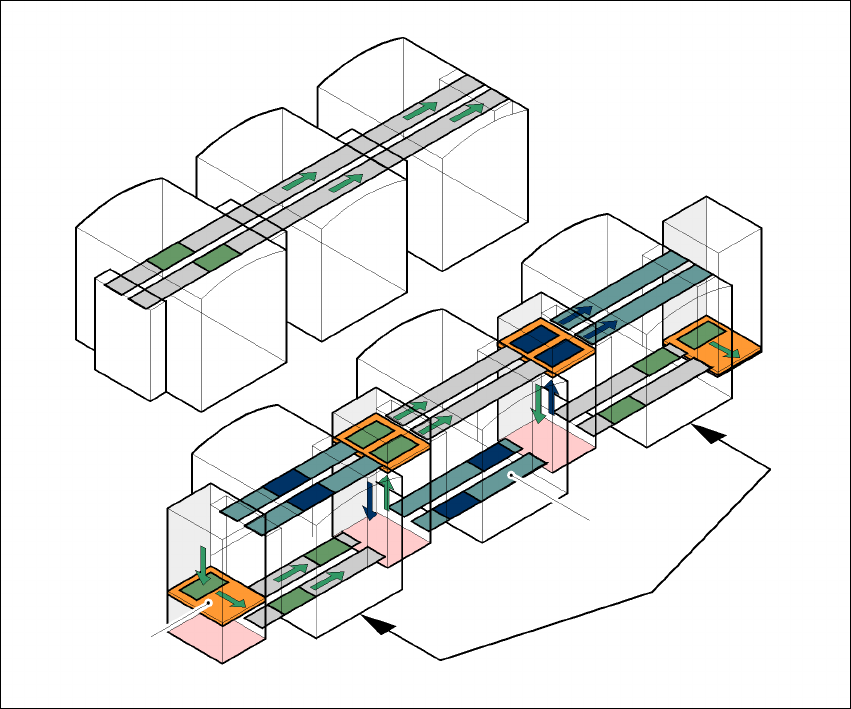

7.12 - 1 ábra Soros és párhuzamos gépsorok összehasonlítása
A párhuzamos összekapcsolásnál az egyes automaták beültetési tartalma összegződik. Több
automata ugyanazt a beültetési programot hajtja végre. Ezek minden alkatrészt egy gépen
ültetnek be, amik soros feldolgozás esetén több automata között van elosztva. Amennyiben az
egyik automata kapacitása már ki van használva, akkor a nyomtatott áramköri lapok a következő
ugyanolyan beültetési programmal rendelkező automatára kerülnek és beültetésük ott történik
meg. Az azonos beültetési tartalommal rendelkező gépek ilyen kombinációját csoportnak vagy
klaszternek nevezik.
Soros gépsor
Párhuzamos gépsor
Padló alatti
szállítás
Csoport (klaszter)
Horizontális-/
vertikális lift
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.12 SIPLACE Productivity-Lift
337
7.12.2 A párhuzamos beültetés megvalósítása
Mivel a párhuzamosan elrendezett automatákkal rendelkező gépsorok sokkal több helyet
igényelnek, ezért a párhuzamos beültetés koncepcióját padló alatti szállítással és horizontális-/
vertikális-liftekkel (HV-Shuttle) valósították meg. Ekkor az automaták még mindig sorban vannak
elrendezve, azonban az emelőegységekkel (lift) és a padló alatti szállítással lehetővé válik a
gépsor párhuzamos üzemeltetése. Ilymódon a SIPLACE-gépsorok kompakt kialakítása
csaknem változatlanul megőrizhető.
Padló alatti szállítás
Két szállítószalag szállítja az üres vagy beültetett nyomtatott áramköri lapokat a gépek alatt (lásd
7.12 - 1
ábra).
Horizontális/vertikális lift (Horizontal-/Vertikal-Shuttle)
A HV-Shuttle mindenkor a gépsor elején, az automaták között és a gépsor végén helyezkedik el.
Ez szállítja a nyomtatott áramköri lapokat a padló alatti szint és a megmunkálási szint között,
valamint a padló alatti szállítás két nyomvonala között.
7

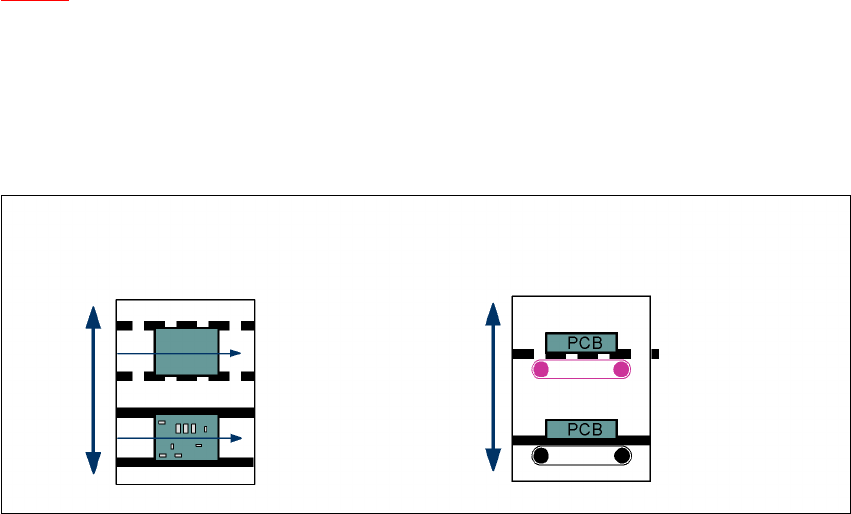

7.12 - 2 ábra Horizontal-/Vertikal-Shuttle (HV-Shuttle), szállítási nyomvonal-váltás és liftfunkció
Horizontális szállítás
HV-Shuttle
liftfunkció
Vertikális szállítás
Beültetetlen
Beültetett
Standard
szállítási szint
Padló alatti
szállítási szint
HV-Shuttle
szállítási nyomvonal-váltás
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.12 SIPLACE Productivity-Lift Software-verzió: SR.505.xx Kiadás: 05/2004 HU
338
7.12.3 A Productivity-Lift előnyei
A Productivity-Lift segítségével a gépsoron belüli automaták magasabb beültetési rátája miatt
a teljes gépsor termelékenysége fokozható.
7

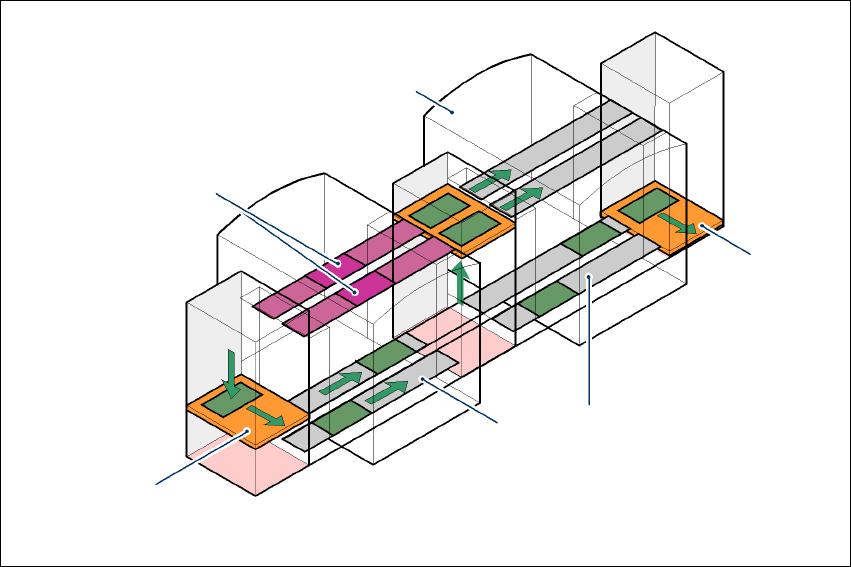

7.12 - 3 ábra Productivity-Lift, állásid
ő
k elkerülése
A párhuzamosan összekapcsolt gépsorokban az egyes automaták kiesése esetén nem áll le
a teljes gépsor. Ezenkívül hozzá lehet férni egy géphez úgy, hogy a gépsor többi része továbbra
is megszakítás nélkül végzi a beültetési folyamatot.
Ez vonatkozik például a következőkre
– a folyamatból adódó ellenőrzés vagy tesztüzem
– nyák-jelek, tokozatformák programozása vagy teszt-beültetés,
– karbantartás vagy javítás
– kezelői hiba, pl. a hevederek nem megfelelő időben történő végtelenítése vagy az
alkatrészhiány.
További előny, hogy a gépsor a szoftver segítségével tetszőlegesen átkonfigurálható, anélkül,
hogy a gépeket át kellene állítani.
Beültetéssel elfoglalt
NYÁK-szállítási utak
Beültető automata
Horizontális és
vertikális lift
Padló alatti
szállítás
Nyomvonal-
váltás
