Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.13 SIEMENS-port
339
7.13 SIEMENS-port
A HF-sorozat beültető automatáin a szállító interfészt a SMEMA szabvány szerint kell
konfigurálni. Azonban fennáll annak lehetősége is, hogy az interfészt a SIEMENS szabvány
szerint használják. Ez akkor nagy előny, ha HF-sorozatú automatát régebbi SIPLACE-gépsorba
integrálnak. A régebbi automaták utólagos felszerelése a SMEMA szabványhoz ez esetben nem
szükséges.
A HF-sorozatú automaták szállító interfészét egyszerűen konfigurálja a SIEMENS szabványra és
kösse össze őket a megfelelő interfészkábellel.
Ez a kábel opcióként, az utólagos felszerelés útmutatójával együtt rendelhető.
7.14 "Hosszú nyomtatott áramköri lap" opció
A következő nyomtatott áramköri lapformátum ültethető be a HF sorozatú automatákon:
7
7
7
450 mm feletti hosszúságú nyomtatott áramköri lapok beültetésére utólagos szerelőkészletként
kínáljuk a "Hosszú nyomtatott áramköri lap" opciót.
Ha felszerelték a "Hosszú nyomtatott áramköri lap" opciót, akkor a következő nyomtatott áramköri
lapformátumok feldolgozása lehetséges:
7
7
7
Az utólagos szerelőkészlet a következőkből áll:
– komplett mechanika: stopper, érzékelők, kábel és szerelési anyagok
– CD opció funkció engedélyezésére a SIPLACE-Pro számítógépen
– utólagos felszerelés útmutatója
Egyszeres szállítószalag 50 x 50 mm² - 450 x 508 mm²
Dupla szállítószalag 50 x 50 mm² - 450 x 250 mm²
Dupla szállítószalag "egyszeres szállítószalag"
üzemmódban
50 x 50 mm² - 450 x 450 mm²
Egyszeres szállítószalag 50 x 80 mm² - 610 x 508 mm²
Dupla szállítószalag 50 x 80 mm² - 610 x 250 mm²
Dupla szállítószalag "egyszeres szállítószalag"
üzemmódban
50 x 80 mm² - 610 x 450 mm²
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HF-sorozat
7.15 Mágnescsap-alátámasztás Software-verzió: SR.505.xx Kiadás: 05/2004 HU
340
7.15 Mágnescsap-alátámasztás
A széles nyomtatott áramköri lapok hajlamosak a beültet során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Az emelőasztalra mágnescsap-alátámasztást szerelve
ez a probléma könnyen elhárítható.
7

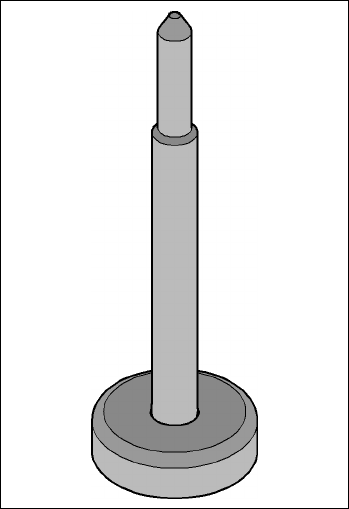

7.15 - 1 ábra Mágnescsap-alátámasztás
Üzemeltetési útmutató SIPLACE HF-sorozat 7 Állomásbővítések
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 7.16 Vákuumszivattyú
341
7.16 Vákuumszivattyú
Minden Collect&Place-fej saját vákuum-előállítóval rendelkezik, az látja el a tartó- és beültetőkört
a szükséges vákuummal. A vákuum-előállító a Venturi-elv alapján működik.
A HF/3-automata sűrített levegő felhasználása mintegy 550 Nl/min. Ez azt jelenti, hogy
asűrítettlevegő-ellátást ennek megfelelően kell méretezni. Amennyiben az üzemeltető
kapacitása helyben nem elegendő, akkor magas beruházási költségek keletkeznének. Ebből
az okból kifolyólag kínálunk vákuumszivattyút, amivel kielégíthető az igényelt vákuum-ellátás.
A vákuumszivattyú használatának további előnyei:
– Az automata sűrített levegő felhasználása mintegy felére csökken.
– A bemeneti nyomás csökken.
– Az automata könnyen integrálható meglévő sorokba.
– A folyó üzemeltetési költségek az energiaköltségek mértékében csökkennek
A vákuumszivattyú karbantartásmentes és 100%-ban olajmentes. Kapacitása elegendő rá, hogy
ellássa a Collect&Place-fejek tartóköreit.
Sűrítettlevegő-
fogyasztás
vákuumszivattyú
nélkül
Sűrítettlevegő-
fogyasztás
vákuumszivatty
úval
Sűrített levegő felhasználás
4 vágóberendezéssel a beültetőfej-
konfiguráció függvényében
HF-automata
C&P / TH
C&P / C&P
HF/3-automata
C&P / C&P / TH
C&P / C&P / C&P
350 Nl/min.
450 Nl/min.
550 Nl/min.
700 Nl/min.
250 Nl/min.
200 Nl/min.
350 Nl/min.
300 Nl/min.
