2.2.10 W208 "2 lézerosztály" figyelmeztető tábla a NYÁK szállítószalagnál
(konvejor)
2
W208 "2 lézerosztály" figyelmeztető tábla a NYÁK szállítószalagnál (konvejor),
cikk-sz. 03009347-01 (mennyiség automatánként: 4)
2
2
2

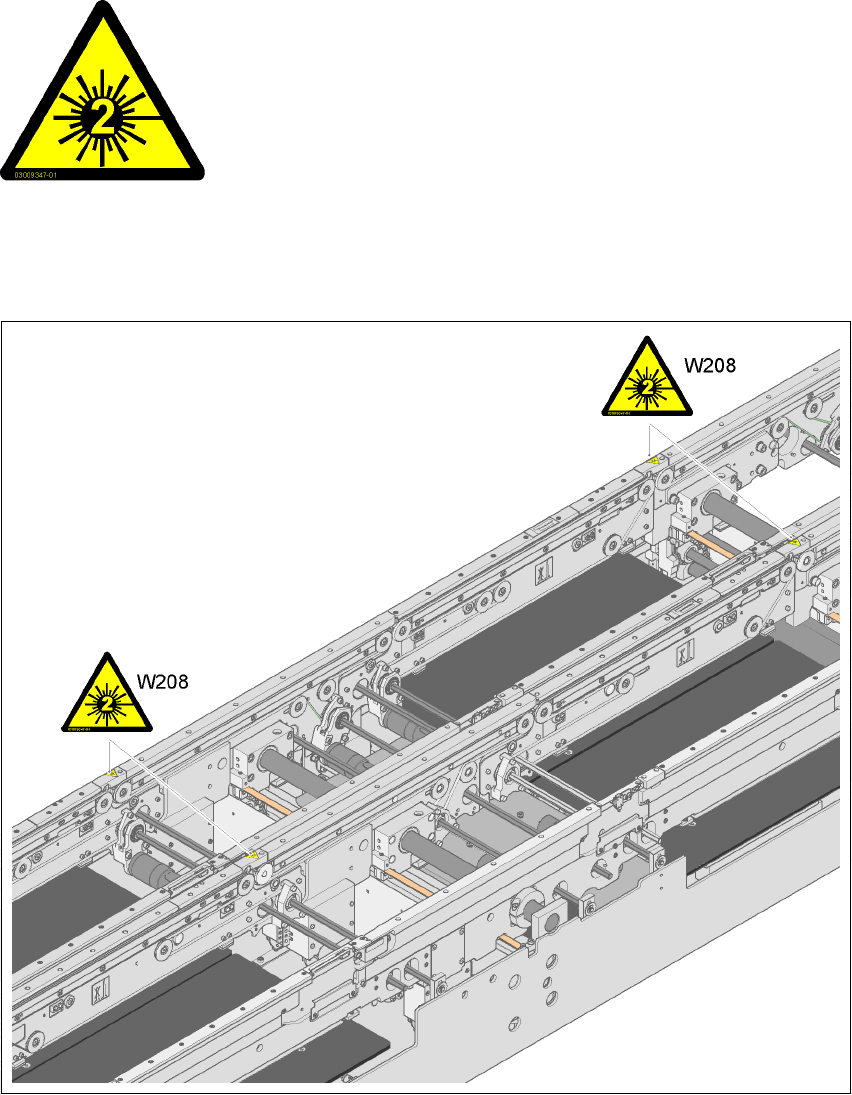

2.2 - 14 ábra W208 "2 lézerosztály" figyelmeztet
ő
tábla a NYÁK szállítószalagnál (konvejor)
2
2
LÉZERSUGÁRZÁS!
Ne nézzen a sugárba
2. lézerosztály
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.3 Lézerosztályozás Software-verzió: SR.505.xx Kiadás: 05/2004 HU
46
2.3 Lézerosztályozás
2.3.1 1. lézerosztály
2.3.1.1 A teljes gép osztályozása
2
UTALÁS: 2
Az 1. és 1M lézerosztályba tartozó szerkezeti egységek nincsenek jelölve.
2.3.1.2 A kamerarendszerek osztályozása
2
2.3.2 1M lézerosztály
Ne vizsgálja optikai műszerekkel közvetlenül!
2
2
Minden beépített kamerarendszer és az üzemkész teljes gép az 1.
lézerosztályba tartozik.
A lézerosztályok meghatározása a DIN EN 60825-1:2001 szerint történik.
2
A következő kamerarendszerek az 1. lézerosztályba tartoznak:
– NYÁK-kamera, multicolor (típus: 18) 21
– AR-kamerák a SIPLACE TwinHead számára
AR-kamera, stacioner P&P (típus: 22) 50 x 40
AR-kamera, stacioner P&P (típus: 20) 8 x 8
2
A következő kamerarendszerek az 1M lézerosztályba tartoznak:
– 24 x 24 AR-kamera a 12 szegmenses Collect&Place fejnél
– 39 x 39 AR-kamera a 6 szegmenses Collect&Place fejnél
– DCA-kamera 16 x 16 a 6-szegmenses ill. 12 szegmenses Collect&Place
fejnél
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.4 Biztonsági utasítások az automata szállításához
47
2.3.3 2. lézerosztály
A következő szerkezeti egységek a 2. lézerosztályba tartoznak:
– lézer-fénysorompó, 1. beültetőterület a NYÁK szállítószalagon (konvejor)
– lézer-fénysorompó, 2. beültetőterület a NYÁK szállítószalagon (konvejor)
– nyomtatott áramköri lap-Bar-kód leolvasó
2
2.4 Biztonsági utasítások az automata szállításához
2
Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
villahossz min. 1800 mm
teherbírás min. 6000 kg
villa szabad nyílása min. 350 mm 2
FIGYELEM!
DŐLÉSVESZÉLY! 2
Amennyiben a villástargonca szükséges specifikációját nem tartják be, fennáll annak veszélye,
hogy a villástargonca az automatával együtt felborul.
Az automata szállítása a 4 fejezetben, a 4.3 szakaszban, a 150. oldalon van leírva.
2
Lézersugárzás
Ne nézzen a sugárba!
