Üzemeltetési útmutató SIPLA CE HF-sorozat 2 Üze mbiztonság Software-verzió: S R.505.xx Kiadás: 05/2004 HU 2.4 Bi zt onsági utasítások az automata szállításához 47 2.3.3 2. lézerosztá ly A köve tkez ő szerkeze ti egys ége…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.3 Lézerosztályozás Software-verzió: SR.505.xx Kiadás: 05/2004 HU
46
2.3 Lézerosztályozás
2.3.1 1. lézerosztály
2.3.1.1 A teljes gép osztályozása
2
UTALÁS: 2
Az 1. és 1M lézerosztályba tartozó szerkezeti egységek nincsenek jelölve.
2.3.1.2 A kamerarendszerek osztályozása
2
2.3.2 1M lézerosztály
Ne vizsgálja optikai műszerekkel közvetlenül!
2
2
Minden beépített kamerarendszer és az üzemkész teljes gép az 1.
lézerosztályba tartozik.
A lézerosztályok meghatározása a DIN EN 60825-1:2001 szerint történik.
2
A következő kamerarendszerek az 1. lézerosztályba tartoznak:
– NYÁK-kamera, multicolor (típus: 18) 21
– AR-kamerák a SIPLACE TwinHead számára
AR-kamera, stacioner P&P (típus: 22) 50 x 40
AR-kamera, stacioner P&P (típus: 20) 8 x 8
2
A következő kamerarendszerek az 1M lézerosztályba tartoznak:
– 24 x 24 AR-kamera a 12 szegmenses Collect&Place fejnél
– 39 x 39 AR-kamera a 6 szegmenses Collect&Place fejnél
– DCA-kamera 16 x 16 a 6-szegmenses ill. 12 szegmenses Collect&Place
fejnél
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.4 Biztonsági utasítások az automata szállításához
47
2.3.3 2. lézerosztály
A következő szerkezeti egységek a 2. lézerosztályba tartoznak:
– lézer-fénysorompó, 1. beültetőterület a NYÁK szállítószalagon (konvejor)
– lézer-fénysorompó, 2. beültetőterület a NYÁK szállítószalagon (konvejor)
– nyomtatott áramköri lap-Bar-kód leolvasó
2
2.4 Biztonsági utasítások az automata szállításához
2

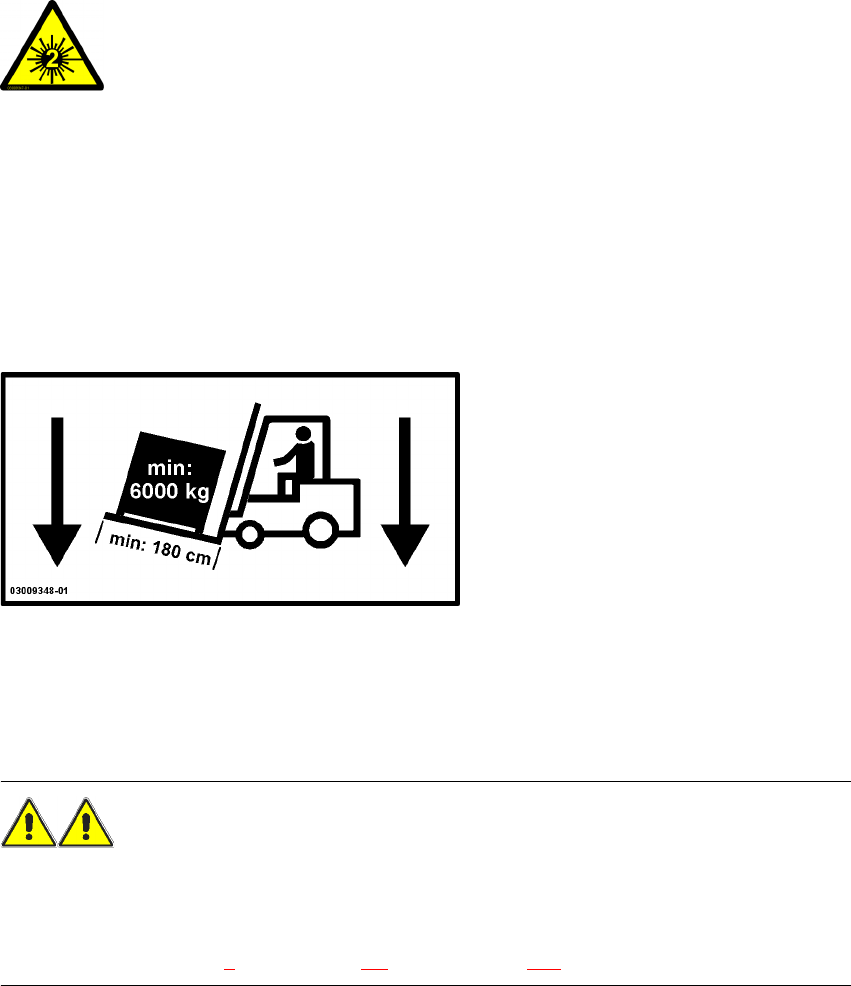

Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
villahossz min. 1800 mm
teherbírás min. 6000 kg
villa szabad nyílása min. 350 mm 2
FIGYELEM!
DŐLÉSVESZÉLY! 2
Amennyiben a villástargonca szükséges specifikációját nem tartják be, fennáll annak veszélye,
hogy a villástargonca az automatával együtt felborul.
Az automata szállítása a 4 fejezetben, a 4.3 szakaszban, a 150. oldalon van leírva.
2
Lézersugárzás
Ne nézzen a sugárba!
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.5 Biztonsági utasítások az automata üzemeltetéséhez Software-verzió: SR.505.xx Kiadás: 05/2004 HU
48
2.5 Biztonsági utasítások az automata üzemeltetéséhez
2.5.1 Biztonsági útmutatások a védőfedelek lezárásához
Annak érdekében, hogy minden sérülési kockázatot kizárjon a gép védőfedeleinek lezárásánál,
az üzemeltetőnek a személyzetet fel kell szólítania arra, hogy a védőfedeleket kizárólag az alábbi
leírás szerint kezelje.
VIGYÁZAT!
UJJBECSÍPÉS VESZÉLYE
AVÉDŐFEDELEK SZAKSZERŰTLEN LEZÁRÁSA ESETÉN 2
2

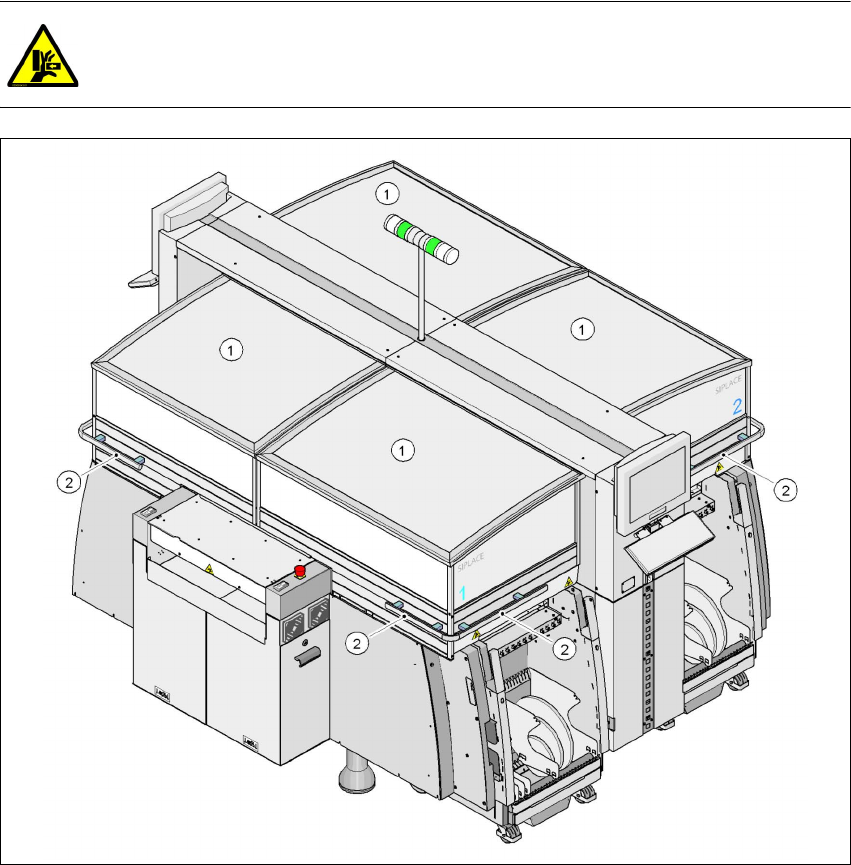

2.5 - 1 ábra Biztonsági útmutatások a véd
ő
fedelek lezárásához
2
(1) Védőfedelek
(2) Fogórudak
