A szállítók a következő öntapadó matricával vannak megjelölve:
2
VIGYÁZAT!
A veszély elkerüléséhez feltétlenül szükséges, hogy az ilyen alkatrészek beültetéséhez az erre
engedélyezett szállítót alkalmazzák. Ilyenek:
az C/D építési formához cikk-szám: 00141118-01
az E építési formához cikk-szám: 00141117-01 2
FIGYELEM! 2
Æ Óránként ellenőrizze és ürítse ki a hevederhulladék-tartályt.
Æ A hevederhulladék-tartályt a fennálló tűzveszély miatt csak arra alkalmas gyűjtőtartályba
ürítse. Ezeket a konténereket tilos épületen belül elhelyezni.
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.5 Biztonsági utasítások az automata üzemeltetéséhez
51
2.5.3 Biztonsági utasítások pipetták lehúzásához Collect&Place-fej esetén
VIGYÁZAT!
AZ UJJAK SÉRÜLÉSÉNEK VESZÉLYE A HEGYES PIPETTÁK ÁLTAL 2
A pipetták lehúzásakor ügyeljen az ujjaira, amikor a Collect&Place-fejeknél a pipettákat az
átvevő-/beültetőpozícióban (2. poz. a 2.5 - 2 ábrán) lehúzza a szegnyeregről.
Amennyiben a pipettákat kézzel húzza le a szegnyeregről, a következőképpen járjon el:
Æ Ha le kívánja húzni a pipettát, léptesse a szegnyerget felvevő állásba (1. poz).
Æ Itt húzza le a pipettát a szegnyeregről.
2
2.5 - 2 ábra A szegnyereg pozíciója a pipetta kézi cseréjekor
2
(1)Szegnyergek és pipetták felvevő pozíciója
(2)Elviteli és beültetési pozíció
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.5 Biztonsági utasítások az automata üzemeltetéséhez Software-verzió: SR.505.xx Kiadás: 05/2004 HU
52
2.5.4 Biztonsági utasítások a TwinHead-nél lévő Z-tengely kézi eltolásához
VIGYÁZAT!
BECSÍPŐDÉS VESZÉLYE A TWINHEAD-NÉL 2
Semmi esetre sem szabad kézzel lefelé mozgatni a Z-tengelyt a visszaállítóegység pufferénél. A
henger nagy rugóereje által a puffer visszaállásakor ujjai megsérülhetnek. Ez érvényes a
TwinHead belsejére is, ha a dugattyúrúd visszaáll a kiindulási helyzetébe.

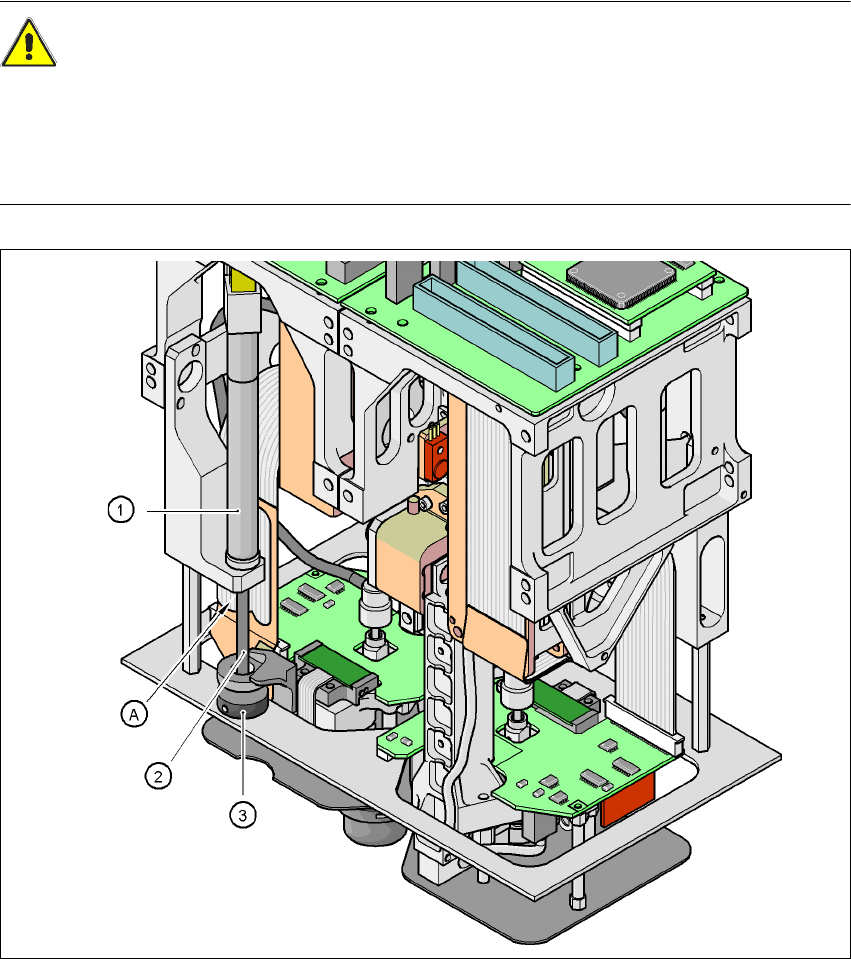

2.5 - 3 ábra Becsíp
ő
dés veszélye a TwinHead visszaállítóegysége által
2
(1) Visszaállítóegység, léghenger
(2) Dugattyúrúd
(3)Visszaállítóegység puffere
(A)Ujjak becsípődésének helye
