Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.6 Biztonsági berendezések
57
áramköri lap szállító be- ill. kihordó-szalagja feletti felfelé elhajtható burkolatok és a be- ill. kihordó-
szalag benyúlás elleni védelme biztosítja a nyomtatott áramköri lap szállítóhoz történő benyúlást.
Működés 2
Amennyiben a védőburkolatok egyikét felhajtják vagy a nyomtatott áramköri lap szállítónál lévő
burkolatok egyikét megemelik, akkor azonnal megszakad a portáltengelyek áramellátása. A
portáltengelyek megállnak. A képernyőn megjelenik a "burkolat lezárása" üzenet.
Æ Zárja le a védőburkolatot és nyomja meg az indító gombok egyikét, hogy folytassa a beültetést.
2
2.6 - 2 ábra Az indító gombok (fehér) helyzete az automatán
(1)Indító gombok (fehér) az automatán
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.6 Biztonsági berendezések Software-verzió: SR.505.xx Kiadás: 05/2004 HU
58
2.6.2 Az automata kapcsolói és gombjai
2.6.2.1 A kapcsolók és a nyomógombok helyzete az automatán
2
2.6 - 3 ábra A kapcsolók és gombok helyzete - a NYÁK-kiadási oldal nézete
2
(1) Főkapcsoló
(2) Indító és leállító nyomógomb (fekete) a kezelőpulton az áramellátás felőli oldalon
(3) Indító nyomógomb (fehér) a kezelőpulton az áramellátás felőli oldalon
(4)Alkatrészszámláló a kezelőpulton az áramellátás felőli oldalon
(5) VÉSZ-LEÁLLÍTÓ nyomógomb a kiadási oldalon
(6) Indító nyomógomb a kiadási oldalon
(7) Indító és leállító nyomógomb (fekete) a kiadási oldalon
(8) A burkolat mögötti áramellátó fiók szerviz-csatlakozóaljzata
(T)NYÁK-szállítási irány
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.6 Biztonsági berendezések
59
2

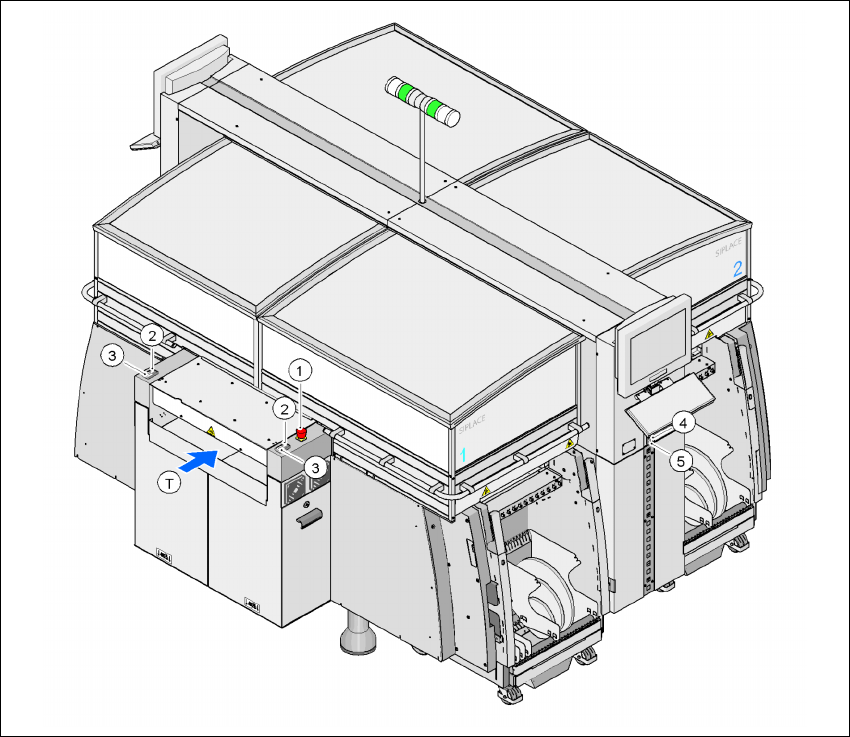

2.6 - 4 ábra A kapcsolók és gombok helyzete - a NYÁK-beadási oldal nézete
2
(1)VÉSZ-LEÁLLÍTÓ nyomógomb a beadási oldalon
(2)Indító nyomógomb a beadási oldalon
(3)Indító és leállító nyomógomb (fekete) a beadási oldalon
(4)Indító nyomógomb (fehér) a kezelőpulton a sűrítettlevegő-egység felőli oldalon
(5)Indító és leállító nyomógomb (fekete) a kezelőpulton a sűrítettlevegő-egység felőli oldalon
(T)NYÁK-szállítási irány
