2.6.2 Az automata kapcsolói és gombjai
2.6.2.1 A kapcsolók és a nyomógombok helyzete az automatán
2
2.6 - 3 ábra A kapcsolók és gombok helyzete - a NYÁK-kiadási oldal nézete
2
(1) Főkapcsoló
(2) Indító és leállító nyomógomb (fekete) a kezelőpulton az áramellátás felőli oldalon
(3) Indító nyomógomb (fehér) a kezelőpulton az áramellátás felőli oldalon
(4)Alkatrészszámláló a kezelőpulton az áramellátás felőli oldalon
(5) VÉSZ-LEÁLLÍTÓ nyomógomb a kiadási oldalon
(6) Indító nyomógomb a kiadási oldalon
(7) Indító és leállító nyomógomb (fekete) a kiadási oldalon
(8) A burkolat mögötti áramellátó fiók szerviz-csatlakozóaljzata
(T)NYÁK-szállítási irány
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.6 Biztonsági berendezések
59
2
2.6 - 4 ábra A kapcsolók és gombok helyzete - a NYÁK-beadási oldal nézete
2
(1)VÉSZ-LEÁLLÍTÓ nyomógomb a beadási oldalon
(2)Indító nyomógomb a beadási oldalon
(3)Indító és leállító nyomógomb (fekete) a beadási oldalon
(4)Indító nyomógomb (fehér) a kezelőpulton a sűrítettlevegő-egység felőli oldalon
(5)Indító és leállító nyomógomb (fekete) a kezelőpulton a sűrítettlevegő-egység felőli oldalon
(T)NYÁK-szállítási irány
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.6 Biztonsági berendezések Software-verzió: SR.505.xx Kiadás: 05/2004 HU
60
2.6.2.2 Az automata védőkapcsolóinak helyzete
2

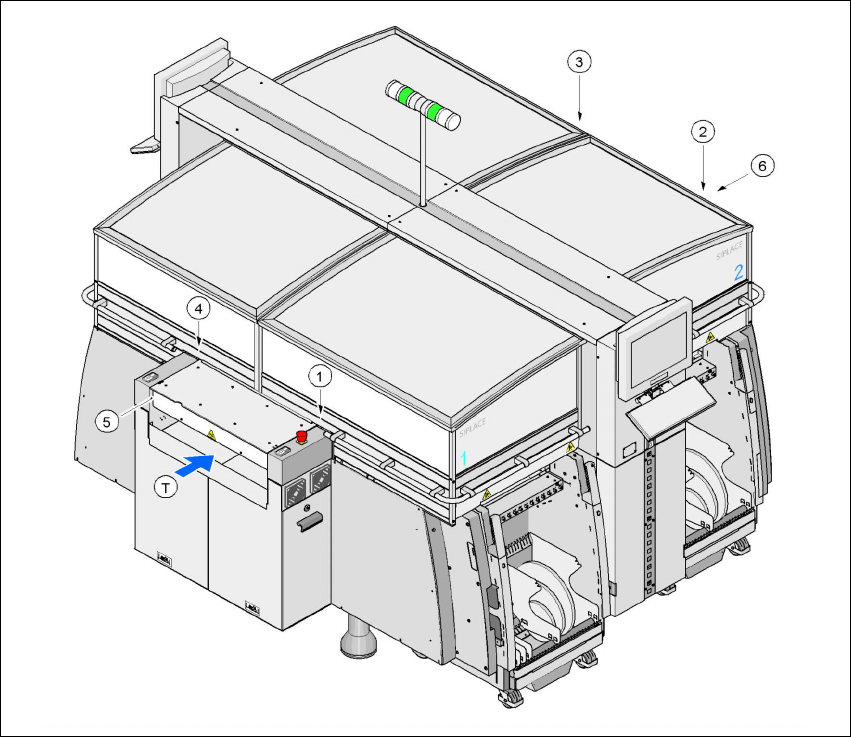

2.6 - 5 ábra Az automata véd
ő
kapcsolóinak helyzete
2
(1) Védőfedél-kapcsoló, 1. hely
(2) Védőfedél-kapcsoló, 2. hely
(3) Védőfedél-kapcsoló, 3. hely
(4) Védőfedél-kapcsoló, 4. hely
(5)A borítóburkolat védőkapcsolója a NYÁK szállítószalag (konvejor) beadási oldalán
(6)A borítóburkolat védőkapcsolója a NYÁK szállítószalag (konvejor) kiadási oldalán
(T)NYÁK-szállítási irány
