2 Üzembiztonság Üzemeltetési útmutató SIPLAC E HF-sorozat 2.6 Biztonsági beren dezések Software-verzió: S R.505.xx Kiadás: 05/2004 HU 62 Szerkezetiel em-számláló (4. poz., 2.6 - 3 ábra ) 2 Itt leolva shatj a a beültet et…
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.6 Biztonsági berendezések
61
2.6.2.3 Funkció-leírás
Főkapcsoló KI helyzetben (lásd az 1. pozíciót a 2.6 - 3
ábrán) 2
A főkapcsoló leválasztja az L1, L2 és L3 fázist a hálózatról.
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
–Az Q1 főkapcsoló L1, L2 és L3 kábelcsatlakozója
– Z1 hálózati zavarszűrő
– X102 szerviz-csatlakozóaljzat
– A szerviz-csatlakozóaljzat F1 biztonsági kismegszakítója
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna
színűek.
Æ Ezért ennek az automatának a szakszerűtlen kezelése halálos kimenetű is lehet vagy súlyos
testi sérülésekhez, valamint jelentős anyagi károkhoz vezethet.
Æ Ezért tartsák be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az DIN EN 60
204, 1. részét), ill. az országában hatályos előírásokat.
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátás feletti
védőajtókat.
Főkapcsoló BE helyzetben 2
A főkapcsoló bekapcsolása után beindul az állomás-számítógép és a gépvezérlés. A
portáltengelyek (250 V) és a csillag-tengelyek (145 V) közbülső körfeszültségének kivételével
valamennyi tápfeszültség rendelkezésre áll.
Leállító gomb, fekete (2. és 7. poz. a 2.6 - 3 ábrán és 3. és 5. poz. a 2.6 - 4 ábrán) 2
Ezekkel a gombokkal állíthatja meg az automatát.
Indító gomb, fehér (3. és 6. poz. a 2.6 - 3 ábrán és 2. és 4. poz. a 2.6 - 4 ábrán) 2
A főkapcsoló bekapcsolása után megjelenik az indító gomb megnyomására felhívó felszólítás,
hogy elindítsa a beültetési megrendeléseket az automatán. Ugyanezt a felszólítást kapja, ha a
védőburkolatok fel voltak nyitva vagy megnyomták a VÉSZ-LEÁLLÍTÓ tasztert.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.6 Biztonsági berendezések Software-verzió: SR.505.xx Kiadás: 05/2004 HU
62
Szerkezetielem-számláló (4. poz., 2.6 - 3 ábra) 2
Itt leolvashatja a beültetett alkatrészek (szerkezeti elemek) számát.
VÉSZ-LEÁLLÍTÓ taszter, reteszelő, EN 418 szerinti megkerülés elleni védelemmel
(5. poz. a 2.6 - 3
ábrán és 1. poz. a 2.6 - 4 ábrán) 2
A VÉSZ-LEÁLLÍTÓ taszter egy piros fejjel rendelkező gomb, ami megnyomása után benyomott
helyzetben reteszelve marad. A VÉSZ-LEÁLLÍTÓ taszter működtetése nyitja a VÉSZ-ÁLLJ
áramkör kontaktusát - a kombinált védő-biztonsági rendszer (SSK K6) működésbe lép.
Lekapcsolódik a portáltengelyek közbülső körfeszültsége (250 V) és a csillag-tengelyek közbülső
körfeszültsége (145 V). A DP- ill. Z-tengelyek szervo-erősítői továbbra is 40 V- feszültsége
kapnak. A VÉSZ-LEÁLLÍTÓ taszter jelzőkontaktusa zár, és a képernyőn megjelenik a "VÉSZ-
ÁLLJ megnyomva" üzenet. A következő szerkezeti egységek:
– NYÁK szállítószalag
– NYÁK-befogó
– szélességbeállítás
– NYÁK stopper és
– hulladékheveder-vágó berendezés
inaktiválódnak.
UTALÁS A beültetés megszakad, és miután a gép újra működőképes, a műveletet lehet folytatni
vagy megszakítani. 2
Védőburkolat-kapcsoló 1, 2, 3 és 4 (1., 2., 3. és 4. tétel a 2.6 - 4 ábrán) és a borítóburkolat
védőkapcsolója a NYÁK szállítószalag (konvejor) be- és kiadási oldalán (5. poz. a 2.6 - 4
ábrán)2
Ellenőrizze ezt a kapcsolót, hogy a védő- ill. fedőburkolatok zárva vannak-e. Amennyiben a
burkolatok le vannak zárva, a VÉSZ-ÁLLJ kontaktus zárva és a jelzőkontaktus nyitva van.
Amennyiben a burkolatok egyikét felnyitják, akkor nyílik a VÉSZ-ÁLLJ áramkör és zár a jelzőkör.
Az egyes komponensek inaktívvá válnak, illetve aktívak maradnak (lásd 2.6 - 9
ábrát a 68.
oldalon).
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.6 Biztonsági berendezések
63
2.6.3 A kombinált védő-biztonsági rendszer és a szerviz-csatlakozóaljzat helyzete
2

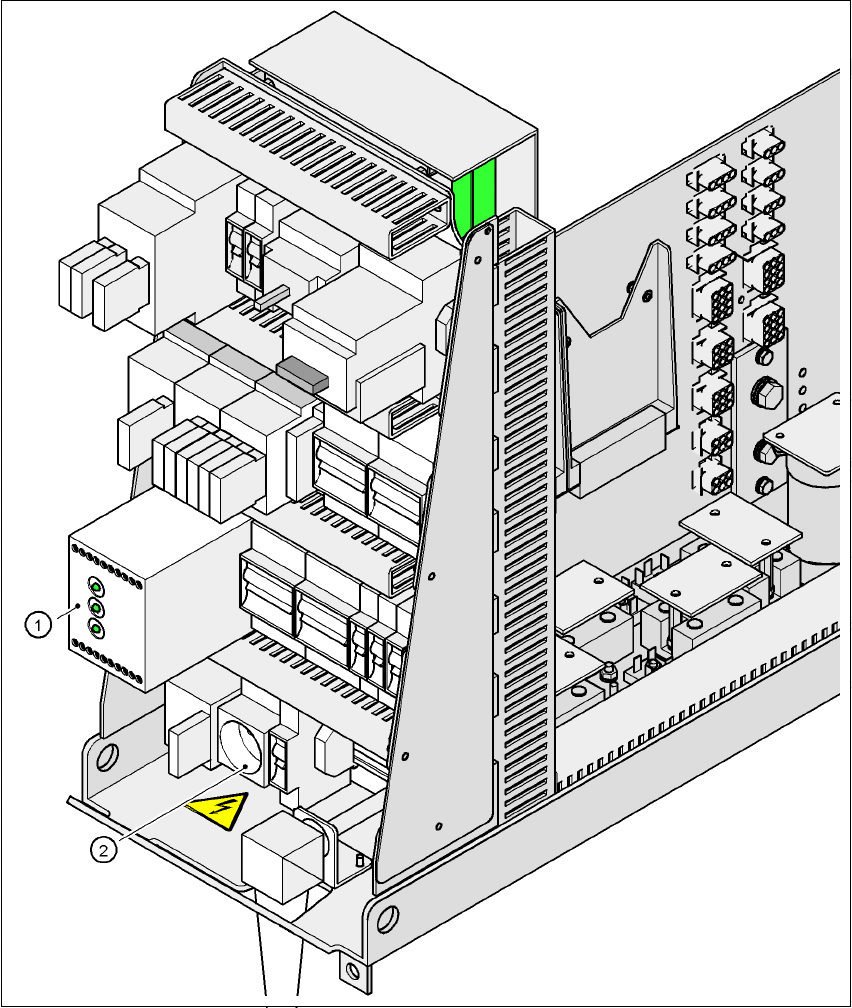

2.6 - 6 ábra A kombinált véd
ő
-biztonsági rendszer és a szerviz-csatlakozóaljzat helyzete
2
(1)Biztonsági kombináció
(2)Szerviz-csatlakozóaljzat
