Üzemeltetési útmutató SIPLA CE HF-sorozat 2 Üze mbiztonság Software-verzió: S R.505.xx Kiadás: 05/2004 HU 2.7 Maradékfeszült ségek és kisülési id ő k az automa tában 71 2.7 - 2 ábra Mér ő pontok az á ramellátó fiókon 2.7…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.7 Maradékfeszültségek és kisülési idők az automatában Software-verzió: SR.505.xx Kiadás: 05/2004 HU
70
2.7 Maradékfeszültségek és kisülési idők az
automatában
Amennyiben megnyomják a VÉSZ-LEÁLLÍTÓ tasztert vagy kikapcsolják az automatát, akkor
a portáltengelyek 250 V és a csillag-tengelyek 145 V közbülső körfeszültségei rövid időn belül
veszélytelen maradékfeszültségre csökkennek.
FIGYELEM! 2
Az automata hálózati tápfeszültsége 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ ill.
3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes
feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet.
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az DIN EN 60 204,
1. részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot az áramellátó fiók
és a tengelyegység felett.

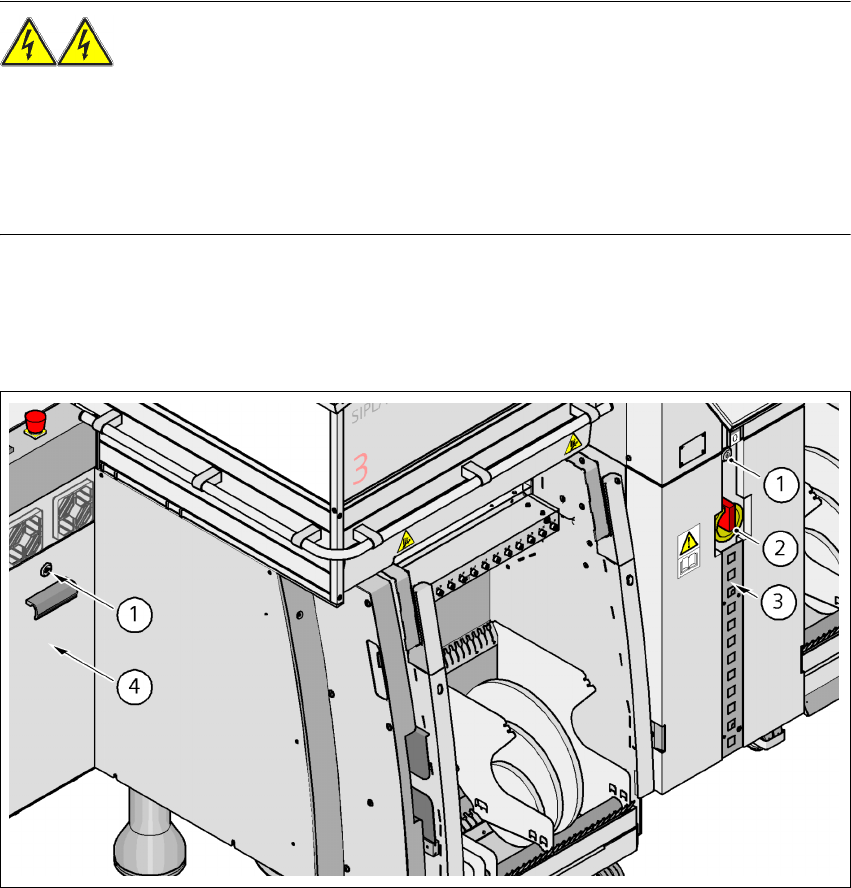

2.7 - 1 ábra Áramellátó fiók
(1) Lakat, a burkolat reteszével
(2) Főkapcsoló
(3) Áramellátó fiók a burkolat mögött
(4) Tengelyegység
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.7 Maradékfeszültségek és kisülési idők az automatában
71

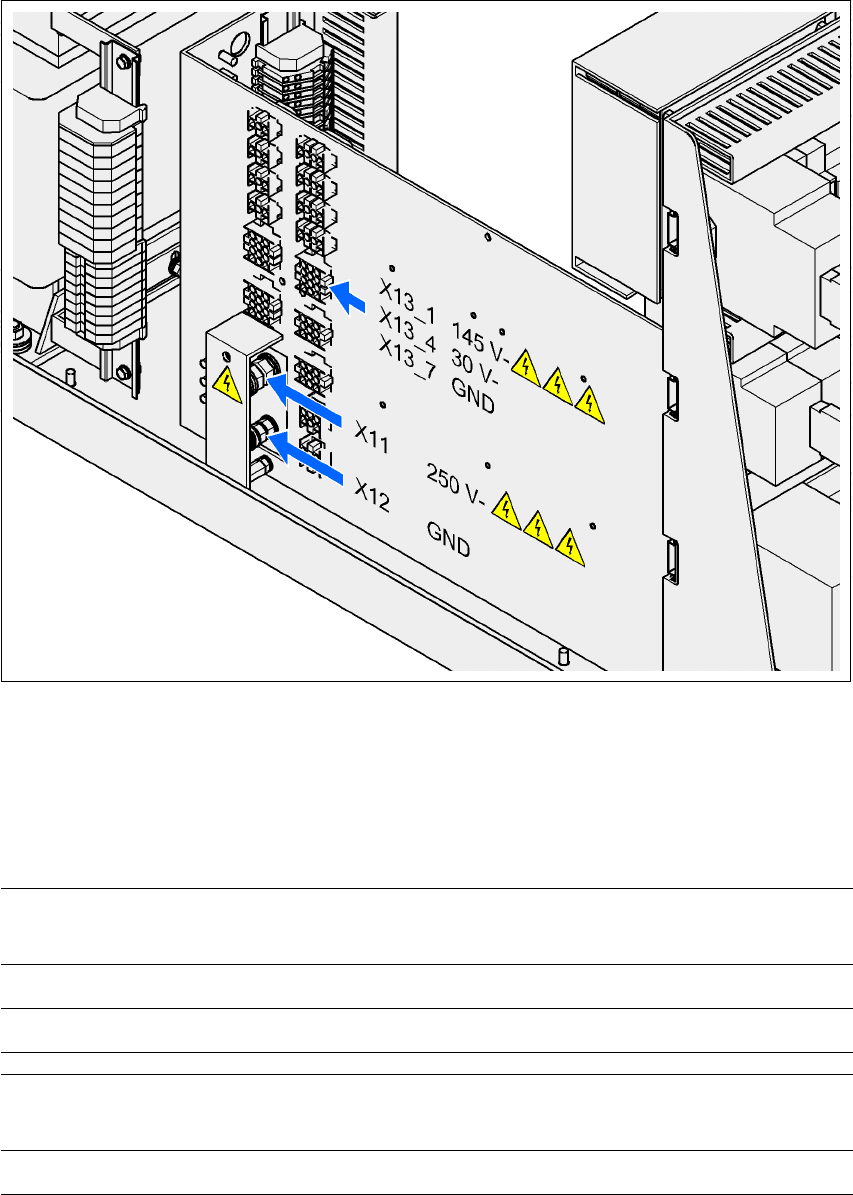

2.7 - 2 ábra Mér
ő
pontok az áramellátó fiókon
2.7.1 Üzemi feszültség, maradványfeszültség és kisülési idő a VÉSZ-LEÁLLÍTÓ
gomb lenyomása után
2
X11 és X13_1 lábak
az X12 (GND)-hez mérve
Feszültség normál
üzemmódban
Maradványfeszültség
vész-leállításnál
Kisülési
idők
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
X13_4 láb
az X3_7 (-) lábhoz mérve
Feszültség normál
üzemmódban
Maradványfeszültség
vész-leállításnál
Kisülési
idők
X13_4 + 30 V- + 30 V- -
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.8 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés Software-verzió: SR.505.xx Kiadás: 05/2004 HU
72
2.7.2 Maradékfeszültség és kisülési idő a főkapcsoló lekapcsolása után
2
VIGYÁZAT! 2
Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek felmerülését kivéve - csak
a következő esetekben kapcsolja ki:
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
2.8 A sűrítettlevegő-adagolás lezárása és
nyomáscsökkentés
A automata üzemi nyomása 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) értékre van beállítva. A sűrített
levegőt adagoló egység helyét a 1. poz. mutatja a 2.8 - 1
. ábrán. A sűrített levegő adagolását az
automatához a zárócsappal (2. poz. a 2.8 - 1
. ábrán) lehet megszakítani.
Æ Lazítsa meg a gépkulccsal a burkolat reteszelését.
Æ Emelje le a burkolatot (lásd 2.8 - 1 ábra).
Æ Fordítsa el a zárócsap karját (1. poz. a 2.8 - 1. ábrán) függőleges állásból vízszintes állásba.
Æ Figyelje meg az üzeminyomás-manométert (5. poz. a 2.8 - 1 ábrán). Ha az automata be van
kapcsolva, a nyomás 1 percen belül 0 MPa (0 bar) értékre csökken.
VIGYÁZAT!
Bekapcsolt gépnél a sűrített levegő bevezetését az elzárócsappal legfeljebb 30 percre szabad
megszakítani. Amennyiben a pneumatika-rendszeren végzett karbantartási- ill. szervizmunka
több időt igényel, akkor a főkapcsolóval ki kell kapcsolni az automatát, és le kell választani a
sűrítettlevegő-ellátásról.
X11, X13_1 és X13_4 lábak
az X12 (GND)-hez mérve
Maradványfeszültség
kikapcsolt főkapcsolónál Kisülési idők
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
