2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.8 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés Software-verzió: SR.505.xx Kiadás: 05/2004 HU
72
2.7.2 Maradékfeszültség és kisülési idő a főkapcsoló lekapcsolása után
2
VIGYÁZAT! 2
Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek felmerülését kivéve - csak
a következő esetekben kapcsolja ki:
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
2.8 A sűrítettlevegő-adagolás lezárása és
nyomáscsökkentés
A automata üzemi nyomása 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) értékre van beállítva. A sűrített
levegőt adagoló egység helyét a 1. poz. mutatja a 2.8 - 1
. ábrán. A sűrített levegő adagolását az
automatához a zárócsappal (2. poz. a 2.8 - 1
. ábrán) lehet megszakítani.
Æ Lazítsa meg a gépkulccsal a burkolat reteszelését.
Æ Emelje le a burkolatot (lásd 2.8 - 1 ábra).
Æ Fordítsa el a zárócsap karját (1. poz. a 2.8 - 1. ábrán) függőleges állásból vízszintes állásba.
Æ Figyelje meg az üzeminyomás-manométert (5. poz. a 2.8 - 1 ábrán). Ha az automata be van
kapcsolva, a nyomás 1 percen belül 0 MPa (0 bar) értékre csökken.
VIGYÁZAT!
Bekapcsolt gépnél a sűrített levegő bevezetését az elzárócsappal legfeljebb 30 percre szabad
megszakítani. Amennyiben a pneumatika-rendszeren végzett karbantartási- ill. szervizmunka
több időt igényel, akkor a főkapcsolóval ki kell kapcsolni az automatát, és le kell választani a
sűrítettlevegő-ellátásról.
X11, X13_1 és X13_4 lábak
az X12 (GND)-hez mérve
Maradványfeszültség
kikapcsolt főkapcsolónál Kisülési idők
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.8 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés
73

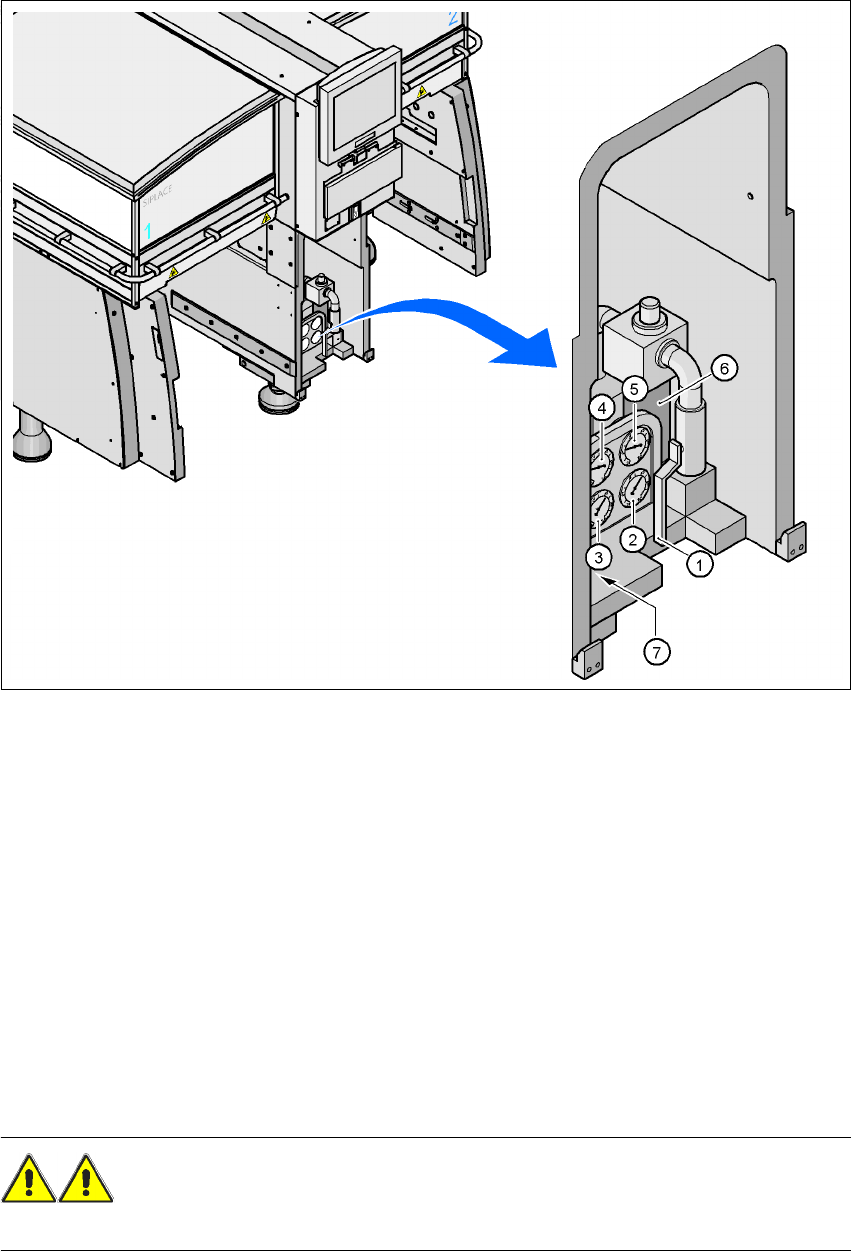

2.8 - 1 ábra S
ű
rített leveg
ő
t adagoló egység az automatán
2
(1) Elzárócsap
(2) A gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(3) A portál elosztó tápnyomásának manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(4) A Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(5) A bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(6) Sűrítettlevegő-szűrő
(7) Imbuszcsavar a pneumatika-fiók rögzítésére
FIGYELEM!
Soha ne oldja ki a nyomás alatt lévő sűrítettlevegő-vezetékeket. Sérülésveszély áll fenn! 2
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.9 Az automata energiaállapota a főkapcsoló kikapcsolása után Software-verzió: SR.505.xx Kiadás: 05/2004 HU
74
2.9 Az automata energiaállapota a főkapcsoló
kikapcsolása után
2

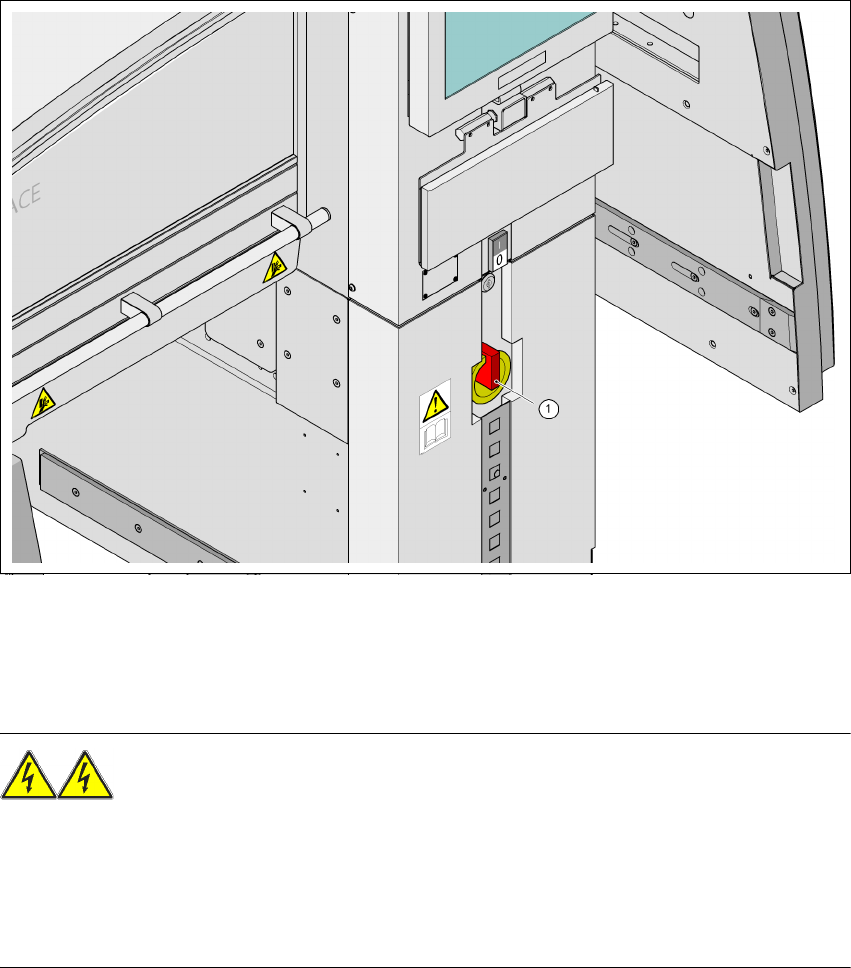

2.9 - 1 ábra Az áramellátás helyzete az automatán
2
FIGYELEM!
Az automata hálózati tápfeszültsége 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ ill.
3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes
feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet. 2
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az DIN EN 60 204,
1. részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot az áramellátó fiók
felett.
(1) Főkapcsoló
