2 Üzembiztonság Üzemeltetési útmutató SIPLAC E HF-sorozat 2.9 Az automata energiaállapota a f ő kapcsoló kikapcsolása u tán Software-verzió: S R.505.xx Kiadás: 05/2004 HU 76 2 2.9 - 3 ábra A Computer unit helyzete 2 (1) …
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.9 Az automata energiaállapota a főkapcsoló kikapcsolása után
75
2

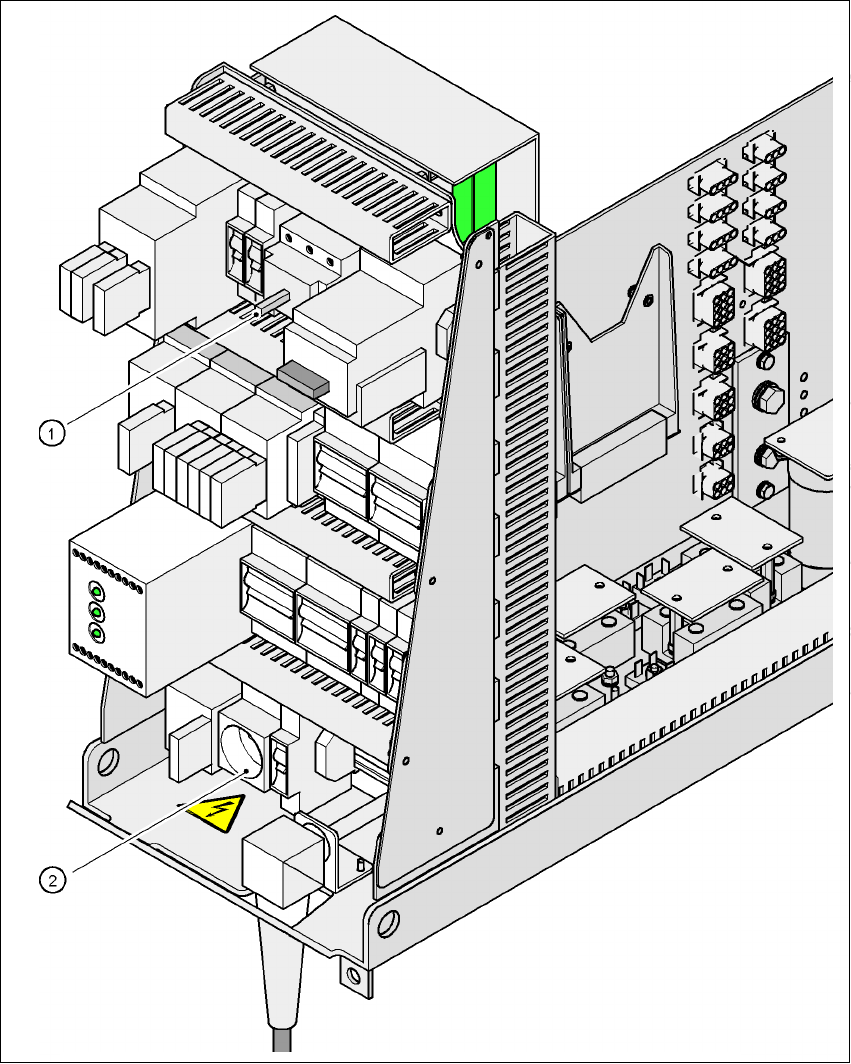

2.9 - 2 ábra A f
ő
kapcsoló és a szerviz-csatlakozóaljzat helyzete
2
(1)Főkapcsoló
(2)Szerviz-csatlakozóaljzat
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.9 Az automata energiaállapota a főkapcsoló kikapcsolása után Software-verzió: SR.505.xx Kiadás: 05/2004 HU
76
2

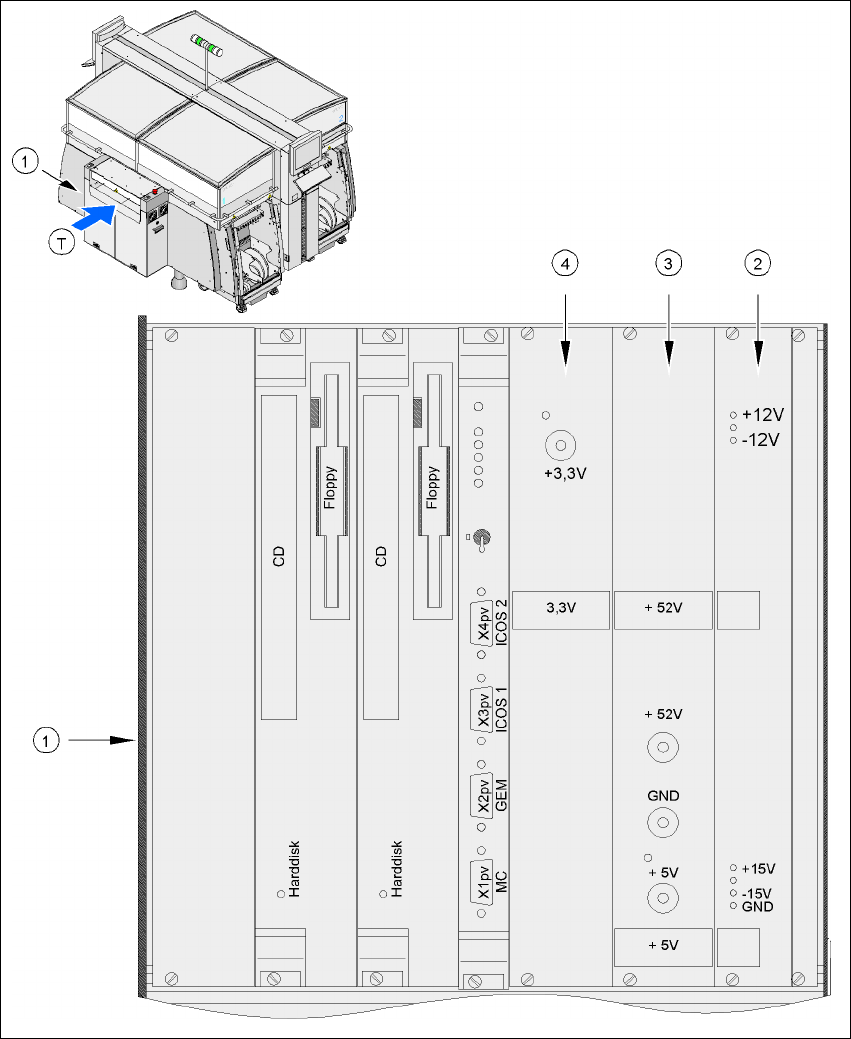

2.9 - 3 ábra A Computer unit helyzete
2
(1)Komputerfiók (felső rész)
(2) Áramellátó fiók ± 12 V-/± 15 V-
(3) Áramellátó fiók + 5 V-/+ 52 V-
(4) Áramellátó fiók + 3,3 V-
(T)Nyomtatott áramköri laptovábbítási irány
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.9 Az automata energiaállapota a főkapcsoló kikapcsolása után
77
2.9.1 A főkapcsoló ki van kapcsolva - az automata a hálózatra van csatlakoztatva
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
–Az Q1 főkapcsoló L1, L2 és L3 kábelcsatlakozója (lásd 2.9 - 4
ábra).
– X102 szerviz-csatlakozóaljzat (lásd: 2.9 - 4
ábra)
– F1 biztonsági kismegszakító a szerviz-csatlakozóaljzathoz (lásd: 2.9 - 4
ábra)
– Z1 hálózati zavarszűrő (lásd: 2.9 - 4
ábra)
– X100 kapocsmező a hálózati ellátó kábel csatlakoztatására
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna
színűek.
– Tengelyegység
