2.9.1 A főkapcsoló ki van kapcsolva - az automata a hálózatra van csatlakoztatva
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
–Az Q1 főkapcsoló L1, L2 és L3 kábelcsatlakozója (lásd 2.9 - 4
ábra).
– X102 szerviz-csatlakozóaljzat (lásd: 2.9 - 4
ábra)
– F1 biztonsági kismegszakító a szerviz-csatlakozóaljzathoz (lásd: 2.9 - 4
ábra)
– Z1 hálózati zavarszűrő (lásd: 2.9 - 4
ábra)
– X100 kapocsmező a hálózati ellátó kábel csatlakoztatására
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna
színűek.
– Tengelyegység
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.9 Az automata energiaállapota a főkapcsoló kikapcsolása után Software-verzió: SR.505.xx Kiadás: 05/2004 HU
78
2

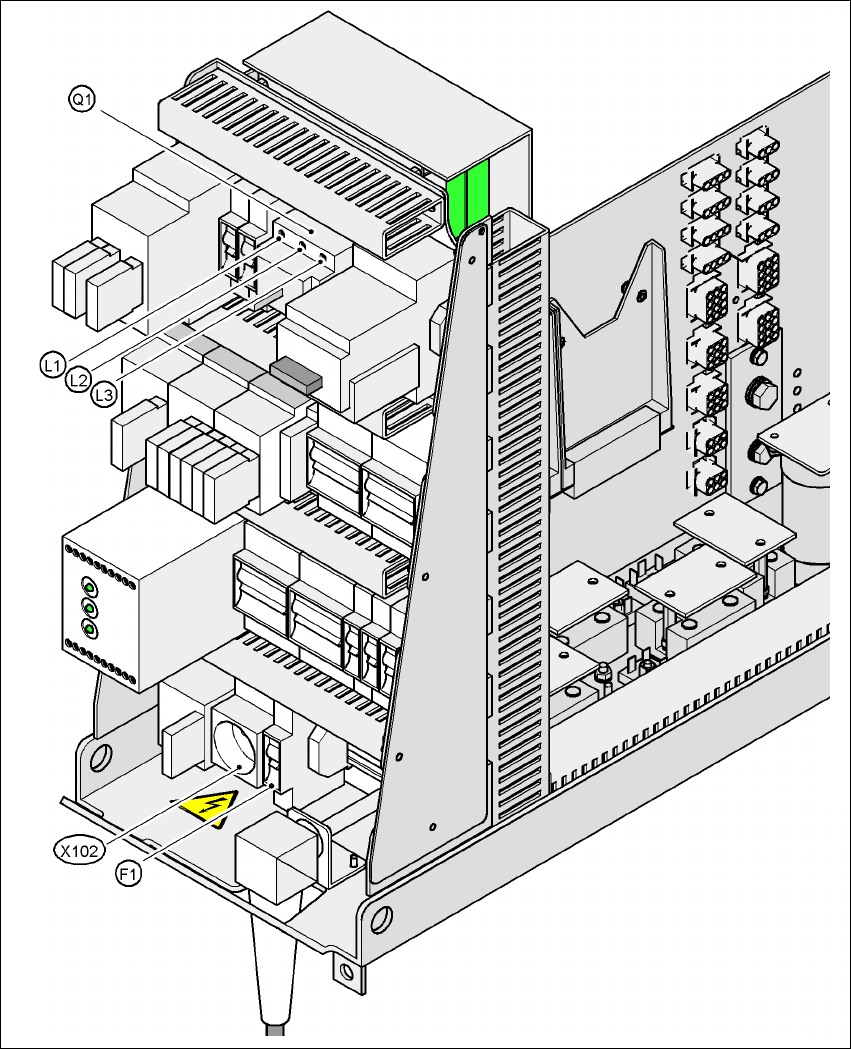

2.9 - 4 ábra Áramellátó fiók, elölnézet
2
Q1 Főkapcsoló
X102 Szerviz-csatlakozó aljzat
F1 Biztosíték a szerviz-csatlakozó aljzathoz
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.9 Az automata energiaállapota a főkapcsoló kikapcsolása után
79
2

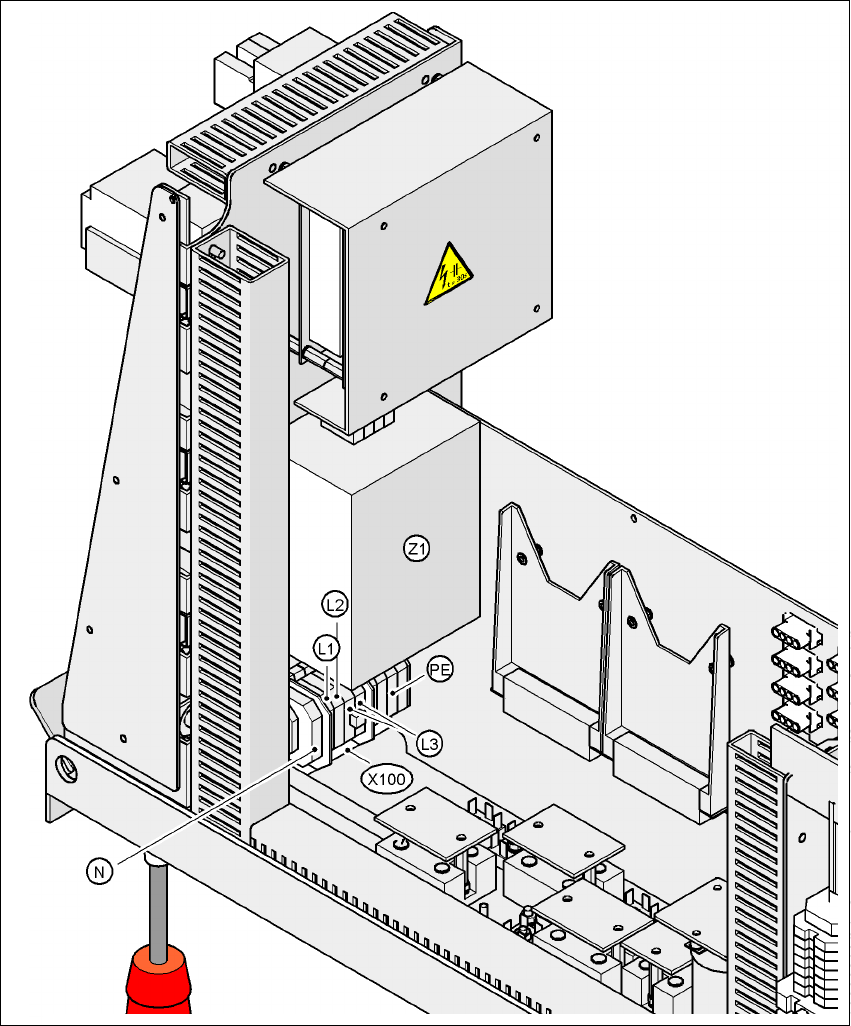

2.9 - 5 ábra Áramellátó fiók, hátulnézet
2
Z1 Hálószűrő
X100 Csatlakozókapcsok a hálózati ellátó kábel számára
