2 Üzembiztonság Üzemeltetési útmutató SIPLAC E HF-sorozat 2.11 EGB-Irányelve k Software-verzió: S R.505.xx Kiadás: 05/2004 HU 88
Üzemeltetési útmutató SIPLACE HF-sorozat 2 Üzembiztonság
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 2.11 EGB-Irányelvek
87
A szerkezeti csoportokat ne hozza feltöltődő és magas fokon szigetelő anyagokkal érintkezésbe,
pl. műanyagfóliák, szigetelő asztallapok vagy műszálas ruhadarabok.
Csak vezetőképes alátétekre helyezze a szerkezeti csoportokat (EGB-alátétes asztal,
vezetőképes EGB-habanyag, EGB-csomagolózacskó, EGB-szállítótartály).
Ne vigye a szerkezeti csoportokat adatfeldolgozó készülékek, monitorok vagy
televíziókészülékek közelébe. Tartsa be a képernyőnél a > 10 cm-es távolságot.
2.11.4 EGB-szerkezeti csoportok mérése és módosítása
A szerkezeti csoportokon méréseket csak akkor szabad végezni, ha
–a mérőkészülék földelve van (pl. védővezető) vagy
–a mérés előtt potenciálmentes mérőkészüléknél a mérőfejet rövid ideig süssék ki (pl. fémtiszta
vezérlőház megérintése).
Æ Csak földelt forrasztópákát használjanak, ha forrasztanak.
2.11.5 EGB-szerkezeti csoportok szállítása
Æ A szerkezeti csoportokat és alkatrészeket alapvetően vezetőképes csomagolásban tartsa (pl.
fémezett műanyagdoboz vagy fémtok), ill. vezetőképes csomagolás szállítsa.
Ha a csomagolás nem vezetőképes, a szerkezeti csoportokat csomagolás előtt vezető
anyaggal be kell burkolni. Ehhez például vezetőképes habgumit, EGB-zacskót, háztartási
alufóliát vagy papírt használhatnak (semmi esetre sem műanyagtasakot vagy fóliát). 2
Æ A szerkezeti csoportoknál ügyeljen a beépített akkumulátorokra abból a szempontból, hogy a
vezetőképes csomagolás ne érintkezzen az akkumulátor-csatlakozásokkal, ne zárja rövidre és
adott esetben a csatlakozásokat előzőleg fedje be szigetelőszalaggal vagy szigetelőanyaggal.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HF-sorozat
2.11 EGB-Irányelvek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
88
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.1 Gépleírás
89
3 Műszaki adatok
3.1 Gépleírás
3.1.1 Áttekintés
A SIPLACE HF sorozat SMD-beültetőrendszerei nagyfokú konfigurálási rugalmasságukkal, nagy
beültetési teljesítményükkel és rendkívüli precizitásukkal tűnnek ki. A nagy beültetési
teljesítményű automaták lefedik a 0201 ... 125 x 10 mm² alkatrészspektrumot.
Két beültetési változat alkalmazható:
–a Collect&Place-eljárás, revolverfejekkel, 0201 ... Finepitch méretű alkatrészekhez
–a Pick&Place-eljárás a SIPLACE TwinHead-del, Finepitch- és OSC-alkatrészekhez
3

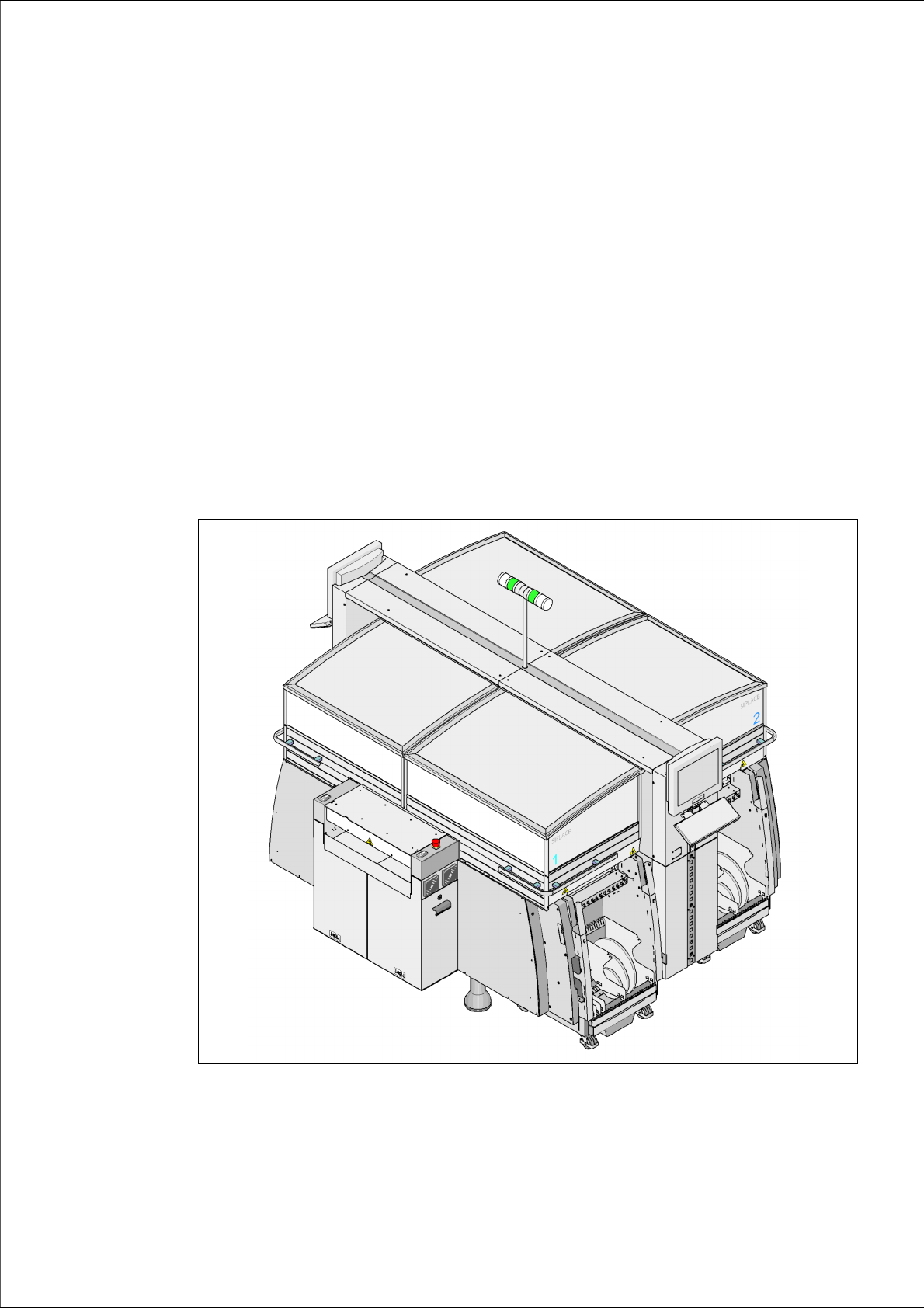

3.1 - 1 ábra HF-beültet
ő
automata, teljes áttekintés
