A beültetőrendszerek alapja a csavarodásmentes és rezgéscsillapított acélöntvény gépkeret. Ez
garantálja a kiváló termékminőséget és a munkatársak csekély környezeti terhelését, mivel a
rázási és rezgési zajok minimálisak.
A HF beültető automata két portállal rendelkezik. A HF/3 beültető automata három portállal van
felszerelve. Minden portálon található egy beültetőfej. A beültető fejek egymástól függetlenül
mozgathatók X- és Y-irányban, és a lineáris motorokkal gyorsan és pontosan pozícionálhatók.
A Siemens által kifejlesztett moduláris fejkialakításnak köszönhetően a beültető fejek rövid idő
alatt, problémamentesen cserélhetők. A beültetőfej-konfiguráció áttekintése a 3.6
fejezetben,
a 97
. oldalon található.
Az alkatrész-előkészítés számára négy hely áll rendelkezésre. Legfeljebb négy alkatrészkocsi
vagy alternatívaként legfeljebb két Matrix Tray Changer (HF/3: egy MTC) csatlakoztatható az
alkatrészkocsi helyett.
A beültető fejek elveszik az alkatrészeket a fixen pozícionált szállítókról az alkatrészkocsiról vagy
a Matrix Tray Changerből a tray-ről, és beültetik a szintén nyugvó nyomtatott áramköri lapokat. A
HF-sorozat beültető automatái két beültetőterülettel rendelkeznek:
– egyszeres szállítószalag esetén egyidejűleg legfeljebb két nyomtatott áramköri lap ültethető
be.
– dupla szállítószalag esetén egyidejűleg legfeljebb négy nyomtatott áramköri lap ültethető be.
A „nyugvó AR-előkészítés“ és a „nyugvó NYÁK“ elve, ami minden SIPLACE-automatánál
kitűnően bevált, egy sor döntő előnyt nyújt:
– Az alkatrészek utántöltése és a hevederek összetoldása nem jár állásidővel.
– A rázkódásmentes alkatrész-hozzávezetés a legkisebb alkatrészeknél (pl. 0201) is lehetővé
teszi a biztonságos elvitelt.
– A beültetési folyamat során mozdulatlan nyomtatott áramköri lap megakadályozza az
alkatrészek elcsúszását.
– A beültető fejek és a pipettacserélők kombinációja mindig garantálja az adott beültetési
folyamathoz az optimális pipettakombinációt. Ezáltal minimálisra csökkenthetők az
elmozdulási utak és optimalizálható a beültetési sorrend.
A nagyfokú rugalmasság, a gazdaságosság és a szerelési biztonság garantálja a SIPLACE HF
sorozat termelékenységét. A minimális állásidő fokozza a kihasználást és hozzájárul a
termelékenység növekedéséhez.
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.1 Gépleírás
91
3

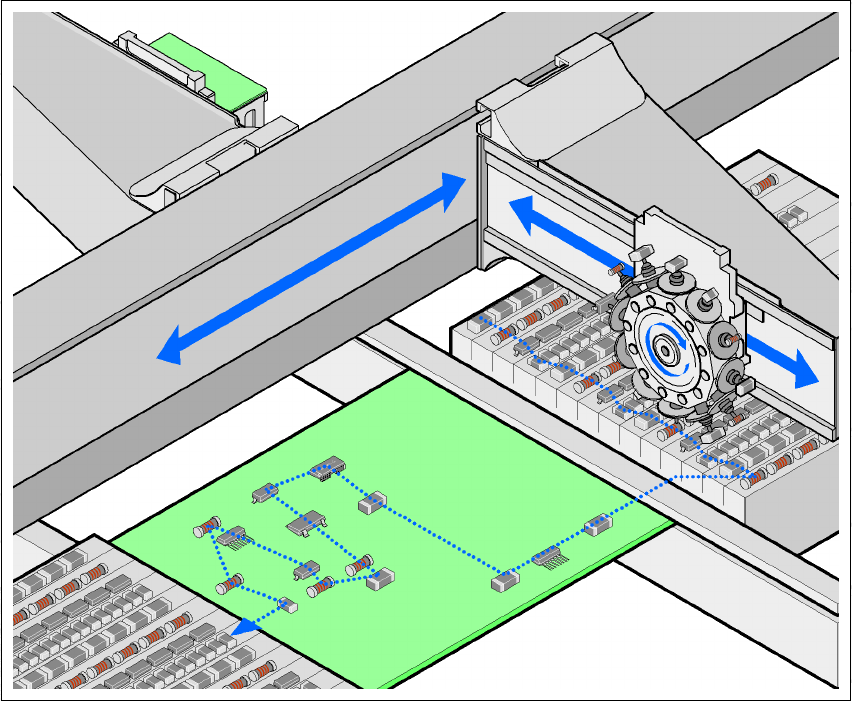

3.1 - 2 ábra A Collect&Place-eljárás szerinti beültetési elv
3
Az automata funkcionalitásának növelésére szolgálnak a következő opciók:
– A kiegészítő alkatrészkocsik növelik az automata kihasználtságát, mivel az automatán kívüli
előkészítésnek köszönhetően csökkenthetők a szerelési idők.
– A dupla szállítószalaggal növelhető a gép kihasználtsága, mivel kiküszöbölhetők az
improduktív NYÁK-szállítási idők.
– Az automatikus pipettacserélő garantálja a gyors és optimális pipettakonfigurálást.
– A NYÁK-bar-kód-scannerek lehetővé teszik a termékvezérelt termelésváltást.
– Az alkatrész-bar-kód-scanner biztosítja az optimális felszerelés- és utántöltés-ellenőrzést.
– A nagy és érzékeny alkatrészek felcsatlakoztatható Matrix-Tray-Changer segítségével, tray-
ben készíthetők oda.
– A Productivity Lift segítségével megvalósult a párhuzamos beültetés koncepciója. Ezenkívül
így javítható a produktív és az improduktív idők aránya is.
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.2 Az automaták teljesítményadatai Software-verzió: SR.505.xx Kiadás: 05/2004 HU
92
3.2 Az automaták teljesítményadatai
Beültetőfejek típusai SIPLACE TwinHead (TH)
6-szegmenses Collect&Place fej (C&P6)
12-szegmenses Collect&Place fej (C&P12)
Portálok száma HF: 2
HF/3: 3
Beültetési teljesítmény
(benchmark)
HF
HF/3
1. beültetőterület 2. beültetőterület
C&P12 C&P12 28.000 AR/ó
C&P12 C&P6 23.300 AR/ó
C&P6 C&P6 18.600 AR/ó
C&P12 TH 17.700 AR/ó
C&P6 TH 13.000 AR/ó
TH TH 7.400 AR/ó
1. beültetőterület 2. beültetőterület
C&P12 / C&P12 C&P12 40.400 AR/ó
C&P12 / C&P12 C&P6 35.700 AR/ó
C&P12 / C&P12 TH 30.100 AR/ó
C&P12 / C&P6 C&P6 29.600 AR/ó
C&P12 / C&P6 TH 24.000 AR/ó
C&P6 / C&P12 C&P6 29.600 AR/ó
C&P6 / C&P12 TH 24.000 AR/ó
C&P6 / C&P6 C&P6 27.600 AR/ó
C&P6 / C&P6 TH 22.000 AR/ó
Szerkezeti elemek spektruma 0,6 x 0,3 mm² (0201) - 85 x 85 mm² / 125 x 10 mm²,
max. 200 x 125 mm² (korlátozásokkal)
AR-magasság C&P12: 6 mm
C&P6: 8,5 mm
TH: 25 mm (nagyobb magasság kérésre)
21,7 mm, ha egy Multicolor NYÁK-kamera (típus: 18) 21 van
felszerelve
Beültetési pontosság C&P12: ± 60 µm (4 σ) standard, ± 55 µm (4 σ) DCA-kamera
C&P6: ± 60 µm (4 σ) standard, ± 55 µm (4 σ) DCA-kamera
TH: ± 35 µm (4 σ) standard, ± 30 µm (4 σ) AR-kamera,
stacioner, P&P (típus: 20) 8x8 (Flip-Chip-kamera)
Szögpontosság C&P12: ± 0,7° (4 σ)
C&P6: ± 0,3° (4 σ)
TH: ± 0,07° (4 σ)
Alkatrész-előkészítés 4 alkatrészkocsi hevedertekercs-tartóval és integrált
hulladéktartállyal
15 hely egyenként 30 mm szélességgel alkatrészkocsinként
vagy max. 2 Matrix Tray Changer az alkatrészkocsik helyett
(HF/3: 1 MTC)
Szállító típusok Hevederek, Bulkcase-szállítók, rudas tárak, feladattól függő
OEM-szállítók, Surftape-szállítók (8, 12, 16 mm), kézi tray
