Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.3 Az automaták csatlakoztatási értékei
93
3.3 Az automaták csatlakoztatási értékei
3
Előkészítőkapacitás 180 adagoló, szélesség 8 mm (60 S szállító, 3 x 8 mm)
120 adagoló, szélesség 8 mm (60 S szállító, 2 x 8 mm)
60 adagoló, szélesség 12 vagy 16 mm (60 S szállító, 12/16 mm)
40 adagoló, szélesség 24 vagy 32 mm (40 S szállító, 24/32 mm)
28 adagoló, szélesség 44 mm (28 S szállító, 44 mm)
24 adagoló, szélesség 56 mm (24 S szállító, 56 mm)
20 adagoló, szélesség 72 mm (20 S szállító, 72 mm)
16 adagoló, szélesség 88 mm (16 S szállító, 88 mm)
Nyomtatott áramköri
lapformátum
(H x SZ)
Egyszeres szállítószalag
50 x 50 mm² - 450 x 508 mm²
50 x 80 mm² - 610 x 508 mm²-ig („hosszú NYÁK“ opció)
Dupla szállítószalag
50 x 50 mm² - 450 x 250 mm²
50 x 80 mm² - 610 x 250 mm²-ig („hosszú NYÁK“ opció)
Dupla szállítószalag egyszeres szállítószalag üzemmódban
50 x 50 mm² - 450 x 450 mm²
50 x 80 mm² - 610 x 450 mm²-ig („hosszú NYÁK“ opció)
NYÁK-vastagság 0,3 ... 4,5 mm (vastagabb NYÁK kérésre)
Elektromos csatlakozási értékek
Csatlakozási feszültség 3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Európa)
3 x 415 V~ ± 5 %; 50/60 Hz
Biztosíték 3 x 32 A (3 x 208 V~)
3 x 32 A (3 x 230 V~)
3 x 16 A (3 x 380 V~)
3 x 16 A (3 x 400 V~)
3 x 16 A (3 x 415 V~)
Teljes áramfelvétel 11,1 kVA
Összteljesítmény igény 6,5 kW
Legnagyobb fogyasztók
névleges áramfelvétele
8,4 A (HF), 8,9 A (HF/3)
Feszültségkiesés Max. 20 ms
Sűrített levegő ellátás
Sűrített levegő csatlakoztatási
értékei
p
min
p
max
0,5 MPa = 5,0 bar
1,0 MPa = 10 bar
Sűrített levegő csatlakozóhely 3/4"
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.4 Az automaták méretei és súlya Software-verzió: SR.505.xx Kiadás: 05/2004 HU
94
3.4 Az automaták méretei és súlya
3
3
Sűrített levegő felhasználás
4 vágóberendezéssel a
beültetőfej-konfiguráció
függvényében
HF-automata
C&P / TH 350 Nl/min
C&P / C&P 450 Nl/min
TH / TH 300 Nl/min
HF/3-automata
C&P / C&P / TH 550 Nl/min
C&P / C&P / C&P 700 Nl/min
Üzemi nyomás 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
Sűrített levegő specifikáció
Maximális részecskenagyság a sűrűség szerint, az ISO/DIS 8573-1 (1. osztály)-on alapulva
Részecskenagyság 0,1 µm
Részecskesűrűség 0,1 mg/m³
Legnagyobb olajtartalom
(1. osztály)
Részecskesűrűség 0,01 mg/m³
Nyomás harmatpont
(4. osztály)
Harmatpont + 3°
Zajkibocsátási adatok
Maximális zajkibocsátás 74 dB (A)
Megengedett környezeti befolyások
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30 -75 %
(A középérték nem nagyobb, mint 45 %, így a kondenzáció a
gépnél mindenképpen ki van zárva.)
Helyszükséglet (H x SZ)
HF
HF/3
Súly
HF
HF/3
2380 x 2614 mm² / 6,01 m² (szélesség monitorral együtt)
2380 x 2721 mm² / 6,48 m² (szélesség monitorral együtt)
3800 kg (alapgép)
4700 kg (teljes felszereltség, szállítókkal)
3850 kg (alapgép)
4750 kg (teljes felszereltség, szállítókkal)
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.5 Gépsor-koncepció
95
3.5 Gépsor-koncepció
3.5.1 Leírás
3
A SIPLACE-koncepció kitűnik rugalmassága, modularitása, nagy teljesítménysűrűsége által.
Lehetővé teszi a termelősor egyéni, azonos vagy különböző modulokból történő konfigurálását.
Ha változnak a termelési igények, az egyes beültetőrendszerek a kompakt kialakításnak
köszönhetően gyorsan és nagy ráfordítás nélkül újrakombinálhatók.
3

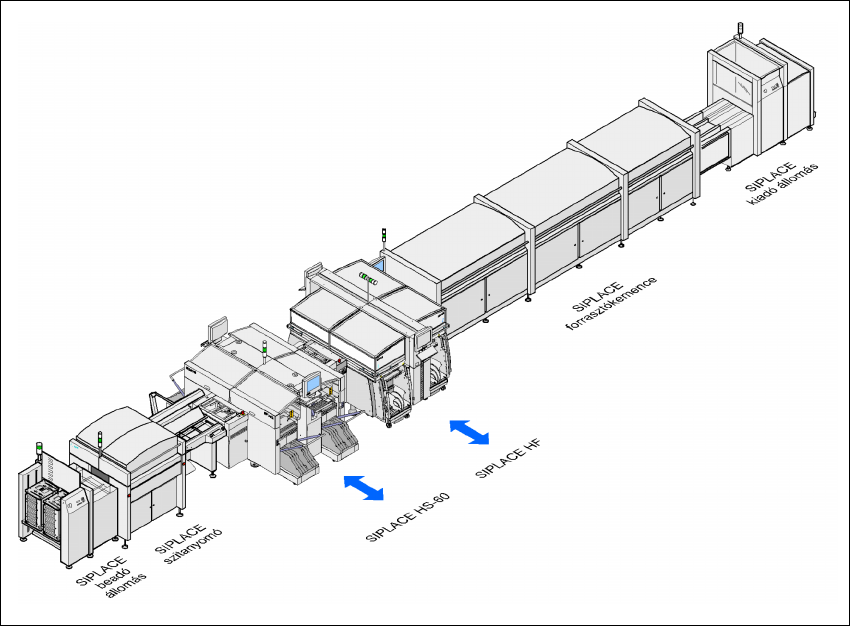

3.5 - 1 ábra Gépsor-koncepció (példa)
3
A SIPLACE-család minden teljesítményigényre megfelelő beültetőrendszert kínál:
A SIPLACE HF és HF/3 automaták beültetnek nagy IC, Flip-Chip, Bare Die és egzotikus
alkatrészeket (OSC). Lefedik a 0201 ... 85 x 85 / 125 x10 mm² alkatrészspektrumot.
A SIPLACE HS-60 egy Super High-Speed beültetőrendszer, ami 0201 ... 18,7 x 18,7 mm² méretű
alkatrészeket dolgozhat fel.
A SIPLACE S-27 HM egy High-Speed beültetőrendszer, 0201 ... 32 x 32 mm² méretű
alkatrészekhez.
