3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.5 Gépsor-koncepció Software-verzió: SR.505.xx Kiadás: 05/2004 HU
96
A SIPLACE F5 HM High-Speed rendszerrel beültethetők nagy IC, Flip-Chip, Bare Die és exotikus
alkatrészek is (OSC). Az alkatrészspektrum a 0201-től az 55 x 55 mm² méretig terjed.
A SIPLACE felszerelés-optimalizálással növelhető a sor termelékenysége. Minimalizálható vele
a beültetési idő és a beültető automata improduktív ideje. A felszerelés-optimalizáló software
kiszámítja az egyes termékekhez az egyedi felszerelést, különböző termékekhez az egyedi
felszerelést és különböző termékekhez a családi felszerelést. A program adatai - különböző
gépkonfiguráció esetén is - kicserélhetők az egyes sorok között.
3.5.2 Műszaki adatok
Rendszer SIPLACE SMD beültető-sorok
Beültetőmodulok SIPLACE HS-60, SIPLACE S-27 HM, SIPLACE HF, HF/3,
F5 HM
Perifériamodulok Be-/kiadó állomások, szitanyomó, forrasztó kemencék,
ellenőrző helyek stb., a SIEMENS L&A-nál kaphatók
A szerkezeti elemek spektruma 0201 - 85 x 85 mm² / 125 x 10 mm²
max. 200 x 125 mm² (korlátozásokkal)
Nyomtatott áramköri lapokat
továbbító egység
Egyszeres- és dupla szállítószalag automatikus
szélességbeállítással
Beültetési teljesítmény A modulok elrendezése szerint
Helyszükséglet 4 m² S-modulonként
6 m² HF-modulonként
6,5 m² HF/3-modulonként
7,5 m² HS-modulonként
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.6 Beültető fejek
97
3.6 Beültető fejek
3.6.1 Fejmodularitás koncepciója
A SIPLACE-HF sorozat igen előnyös jellemzője a fejmodularitás. Így a portálok beültető fejei rövid
idő alatt kicserélhetők és a beültetési igényekhez igazíthatók.
3.6.1.1 Beültetőfej-konfiguráció a HF-beültető automatán
3
3

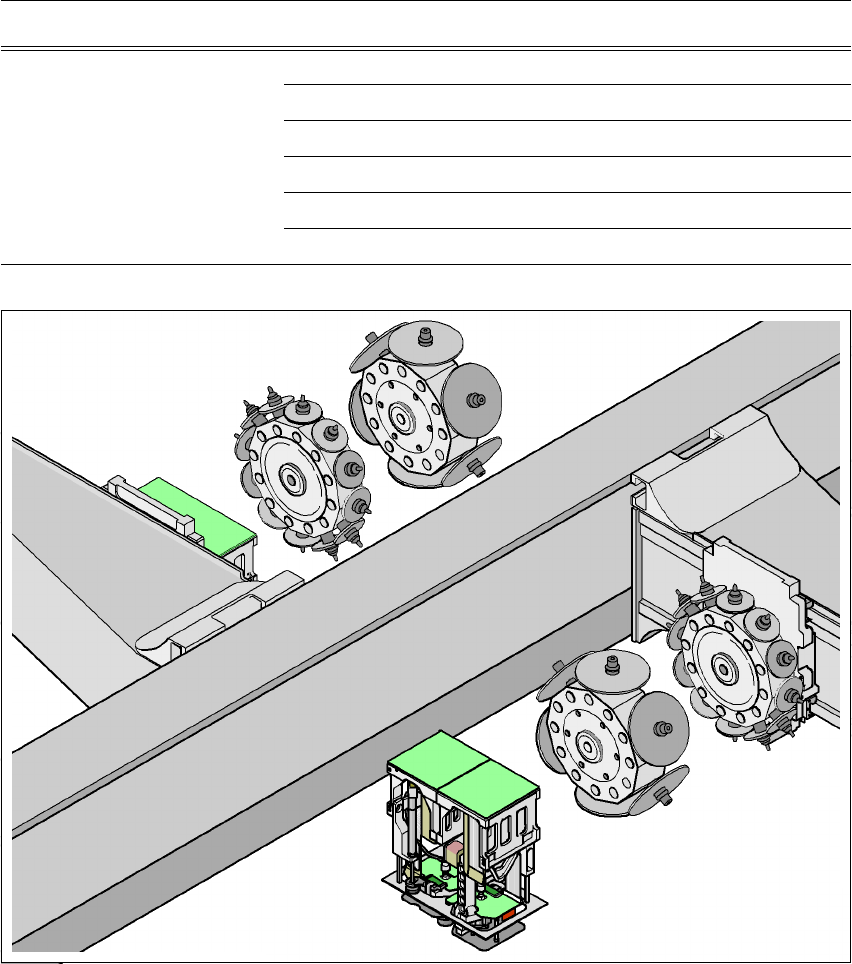

3.6 - 1 ábra Fejmodularitás koncepciója - SIPLACE HF
1. beültetőterület, 1. portál 2. beültetőterület, 3. portál
Beültető fejek C&P12 C&P12
C&P12 C&P6
C&P12 TH
C&P6 C&P6
C&P6 TH
TH TH
3. portál
1. portál
TH
C&P12
C&P6
C&P12
C&P6
TH
2. beültetőterület
1. beültetőterület
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.6 Beültető fejek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
98
3.6.1.2 Beültetőfej-konfiguráció a HF/3-beültető automatán
3
3.6 - 2 ábra Fejmodularitás koncepciója - SIPLACE HF/3
3
1. beültetőterület 2. beültetőterület
1. portál 4. portál 3. portál
Beültető fejek C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
3. portál
1. portál
TH
4. portál
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
2. beültetőterület
1. beültetőterület
