3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat

3.6 Beültető fejek Software-verzió: SR.505.xx Kiadás: 05/2004 HU

3.6.1.2 Beültetőfej-konfiguráció a HF/3-beültető automatán

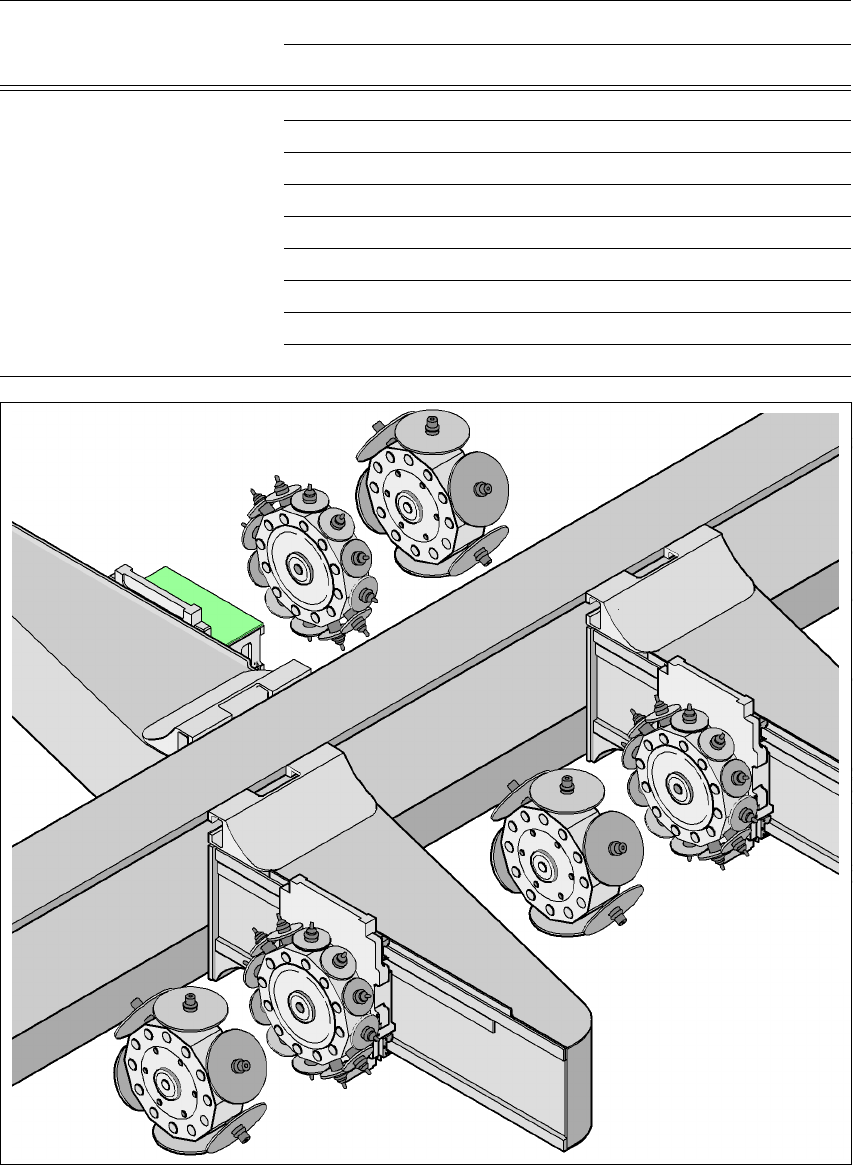

3.6 - 2 ábra Fejmodularitás koncepciója - SIPLACE HF/3

1. beültetőterület 2. beültetőterület

1. portál 4. portál 3. portál

Beültető fejek C&P12 C&P12 C&P12

C&P12 C&P12 C&P6

C&P12 C&P12 TH

C&P12 C&P6 C&P6

C&P12 C&P6 TH

C&P6 C&P12 C&P6

C&P6 C&P12 TH

C&P6 C&P6 C&P6

C&P6 C&P6 TH

3. portál

1. portál

4. portál

C&P12

C&P6

C&P12

C&P6

2. beültetőterület

1. beültetőterület

Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok

Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.6 Beültető fejek

Ha Ön rendel egy SIPLACE HF- vagy HF/3 beültetőrendszert, akkor kiválaszthatja az Ön

számára optimális fejkonfigurációt. A beültetőrendszer konfigurálása és szállítása az Ön

megrendelése alapján történik.

Arra az esetre, ha Ön a beültetőfejet helyben szeretné cserélni, kapható újrakonfiguráló-készlet.

Ez a csomag a beültetőfej mellett tartalmazza a szerelési alkatrészeket, kábeleket stb.

A beültetőfej cseréje előtt hozzá kell igazítani az állomás- és SIPLACE Pro-software-t. Azután újra

kell kalibrálni a rendszert.

A fejmodularitás, azaz az automata hozzáigazítása a termelési követelményekhez a beültetőfej

cseréjével azt az előnyt nyújtja, hogy Ön bármikor, másik automata beruházási költsége nélkül

rendelkezhet az Ön igényeihez illesztett beültetőrendszerrel.

3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat

3.6 Beültető fejek Software-verzió: SR.505.xx Kiadás: 05/2004 HU

100

3.6.2 12 szegmenses-Collect&Place-fej High-Speed-beültetéshez

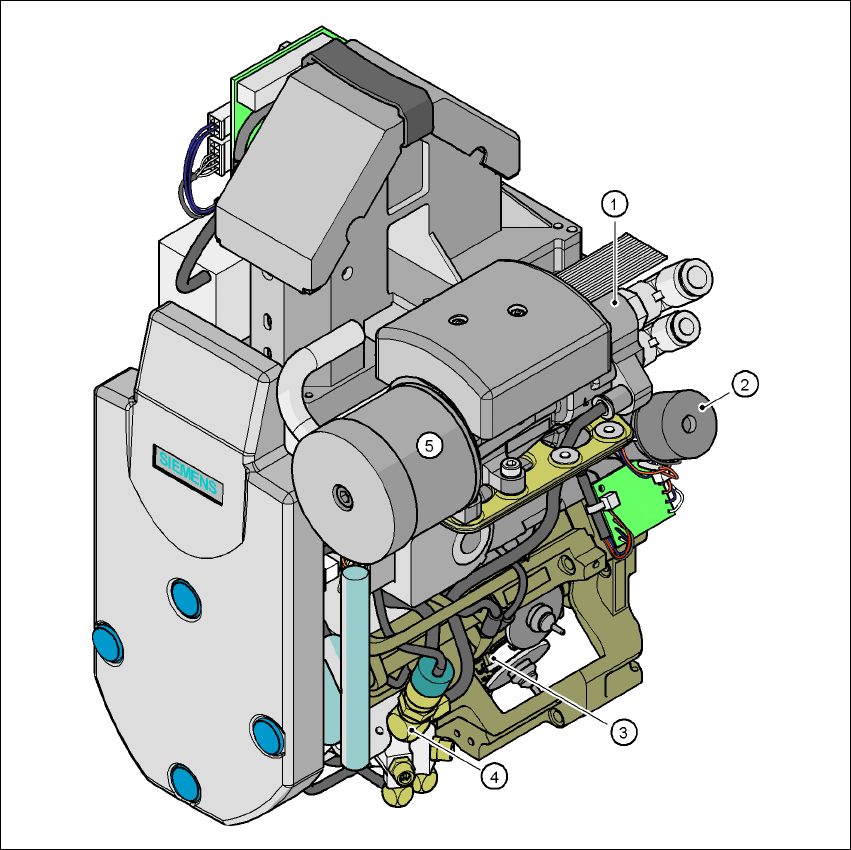

3.6 - 3 ábra 12 szegmenses-Collect&Place-fej - funkciócsoportok 1. rész

(1) Vákuum-előállító

(2) Forgató állomáshoz, DP-tengely

(3) 12-szegnyerges csillagfej, csillag-tengely

(4) Fúvólégszelep

(5) Hangtompító
