Chapter 2
本Chapter主要介绍电源供应方法及生产开始前的检验事项。
电源供应及暖机
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
2-6
生产前准备程序 > 预机(Warming-Up)
生产前准备程序
电源供应及暖机

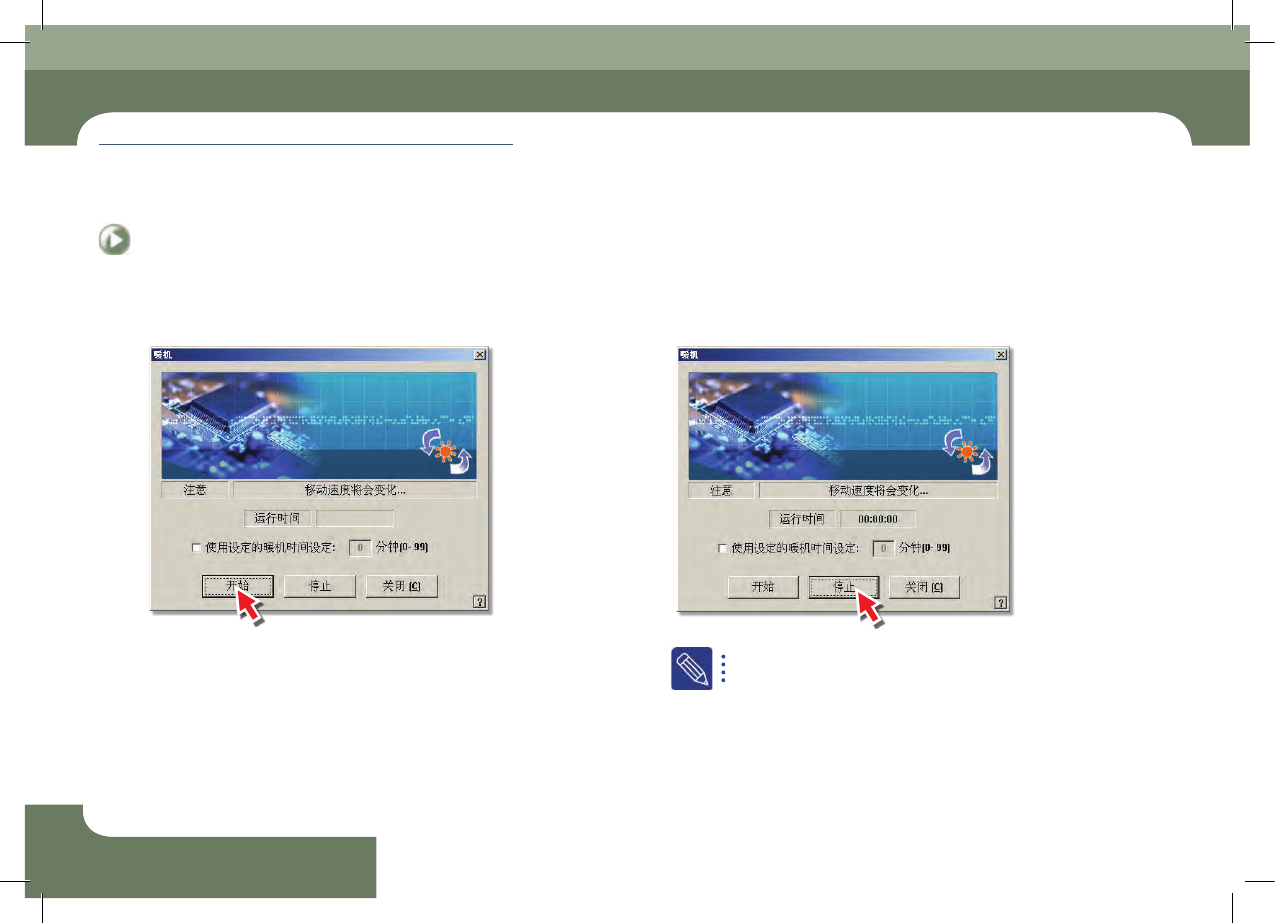

Step 3. 单击<开始>按钮：执行'预机运行' Step 4. 单 击 < 停 止 > 按 钮 ：约 执 行 10分钟后结束对话框
圈选<使用设定时暖机时间:>复选框,在右边的编辑框设置试运转时间后
进行试运转。
以分钟为单位输入试运转时间,设置为10分钟左右并且让其在该设置时间
后自动结束试运转。
DECAN S1 Operation Handbook
3-1
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅰ > 业务检查(业务交班的30分钟前)
准备生产※Ⅰ
Chapter 3
生产
本Chapter主要介绍生产作业顺序
1.※业务检查(业务交班的30分钟前)
Step 1. 元器件剩余量的检查
ㆍ 在一般情形下,确认料盘料带(Reel Tape)剩余量是否达到1/3以上,剩余量不到1/3的
元器件则需要事先制作元器件订货清单。

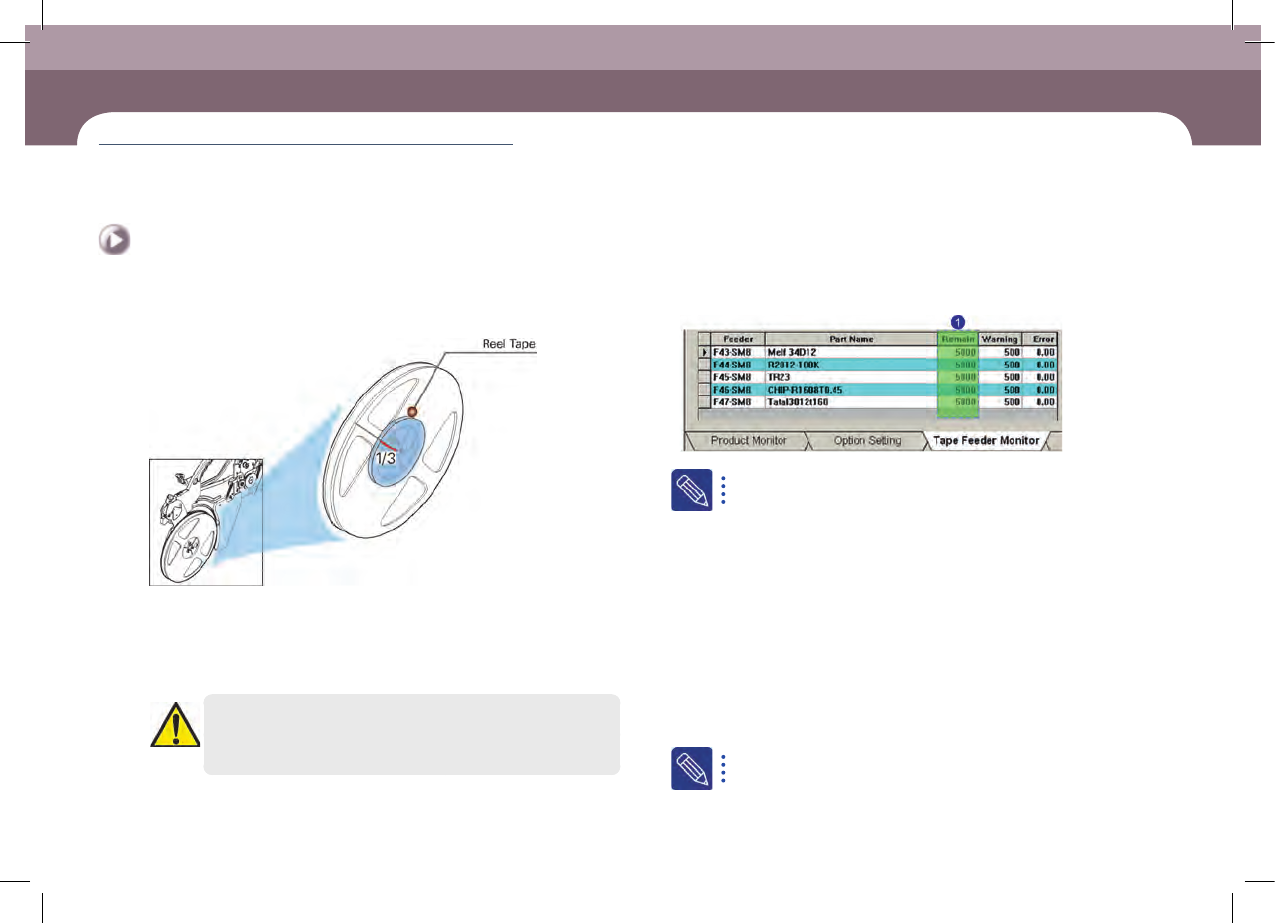

ㆍ 使 用 IT供料器时,在设备的MMI的生产画面以升序(▲)排列<Remain>列后,制作清单
列出可能最先耗尽的元器件。如果是升序(▲)排列,先显示可能最先耗尽的元器件
的数据。
注 意
进 行 MMI的元器件剩余量计数时,必须在接合(Splicing)或更换料盘后把
其结果准确地反映到计数(Count)。
1号栏目显示的是当前供料器上载入的元器件料盘的元器件剩余量。
每单击一次<Remain>列,就会以升序/降序进行数据排序。
Step 2. 先前作业量的确认
针对先前作业人员在作业期间发生的下列交接事项予以确认。
ㆍ 生产的PCB数量
ㆍ 当前作业中的元器件的信息(元器件剩余量信息、元器件订货及已确保的元器件信息)
Step 3. 作业特异事项的确认
针对需要事先掌握的特殊作业条件检查其内容。
ㆍ PCB型号的变更、特殊定制PCB、适用特殊作业条件的项目的存在与否。
Step 4. 生产目标量的检查(每2小时记录一次生产目标量)
关于安装Feeder的详细内容清参阅详见"检验Feeder" (第6-1页)
准备生产※Ⅰ
DECAN S1 Operation Handbook
3-2
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅰ > 吸嘴的类型及适用部件
准备生产※Ⅰ
生产

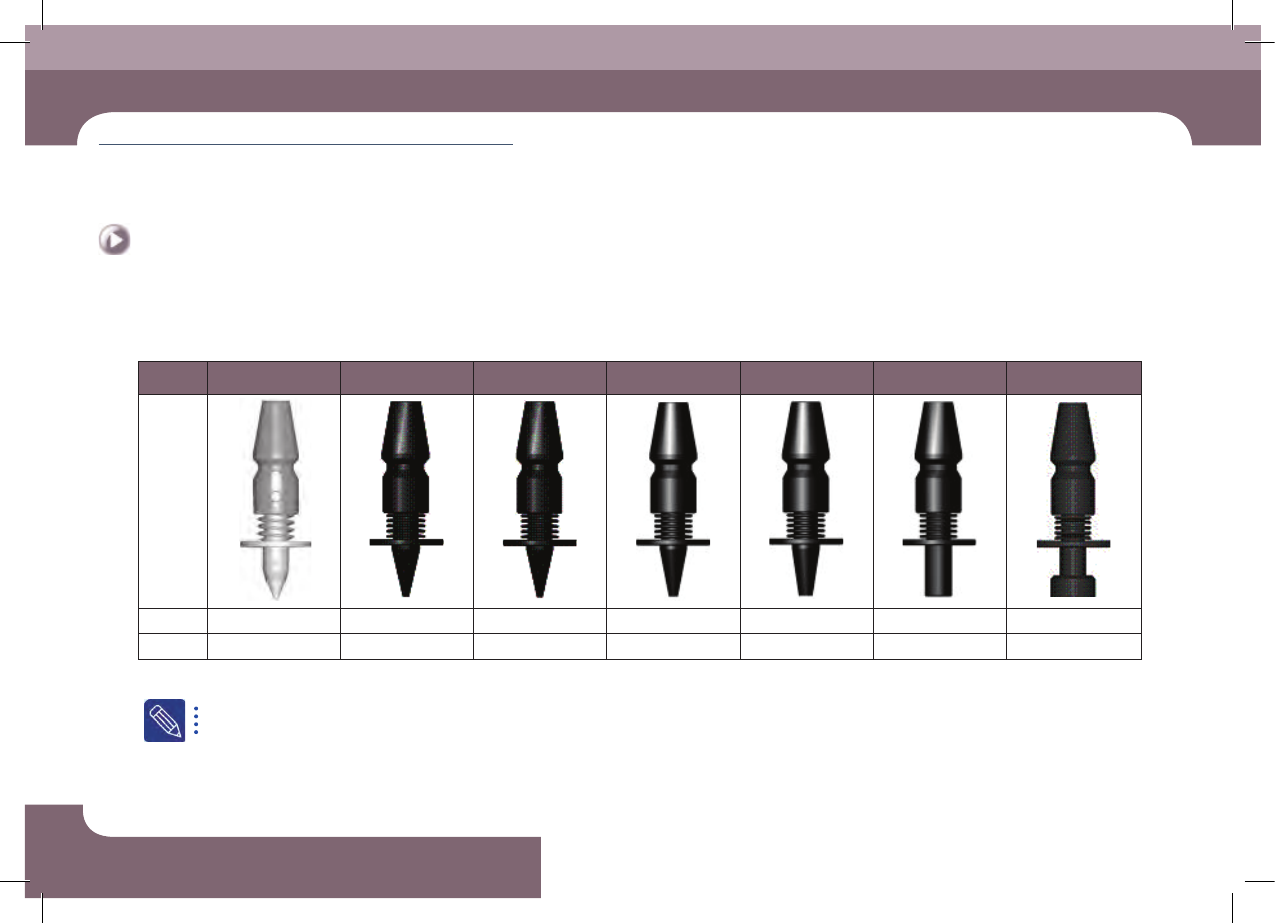

2.※吸嘴的类型及适用部件
1. 吸嘴的类 型( F2)
吸嘴名
CN020 CN030 CN040 CN065 CN140 CN220 CN400
形狀
外径
Φ※0.5 Φ※0.6 Φ※0.75 Φ※1.2 Φ※2.2 Φ※3.6 Φ※6.0
内径
Φ※0.16 Φ※0.28 Φ※0.38 Φ※0.65 Φ※1.4 Φ※2.2 Φ※4.0
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
吸嘴状态的检验及对供应装置检验方法的详细说明请参照'Maintenance Handbook'的"Chapter 3 每日检验"部分。
