DECAN S1 Operation Handbook
3-11
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅰ > 供料器/吸嘴的安装及元器件的订货
准备生产※Ⅰ
3.※供料器/吸嘴的安装及元器件的订货

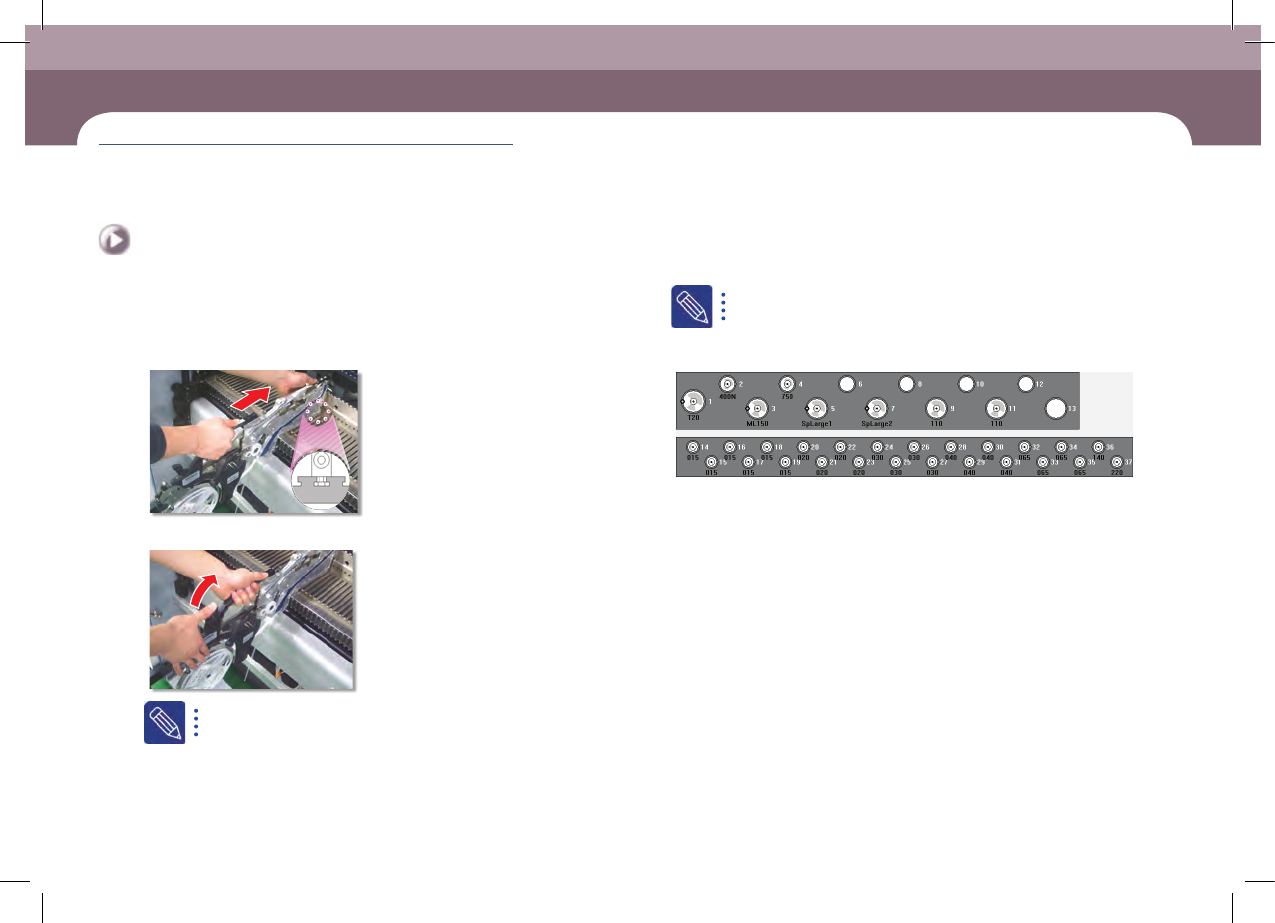

1. 检查供料器配置及安装供料器
Step 1. 在相应的插槽(Slot)上固定供 料器。
Step 2. 固定夹持器(Grip)
应该按照"PCB编辑"菜单的"供料器"中的设定内容安装供料器,检查供料
器安装正确与否的方法如下。
ㆍ 作业人员以手动方式逐一记录插槽编号与元器件信息并检查。
ㆍ 使用IT Feeder System时,可以自动检查出供料器的安装错误。
供料器安装错误时,供料器的LED会以红色闪烁,在MMI画面上显示错误提
示信息。IT Feeder System的详细内容请参阅相应手册。
2. 吸嘴配置的检查及吸嘴的安装
ㆍ 参考ANC对话窗口的吸嘴配置现况,检查是否与ANC上的吸嘴实际配置一致。
ㆍ 如果吸嘴配置不同,则重新配置吸嘴以便与PCB上的设置维持一致。
3. 确认可能 耗 尽的元器件
把先前阶段"业务检查"中确认的可能耗尽的元器件内容填写到订货清单。
4. 元器件订货
把填写完毕的元器件订货格式提交到元器件供应室(器材室)请求该元器件。
(此时,需要接受订货内容确认书以便在接受元器件时确认。)
如果厂商适用了IT System,则从设备的MMI接收元器件剩余量信息后由元器件供应室
事先备妥元器件。
5. 检查抛料盒
确认是否准确地安装了抛料盒。
DECAN S1 Operation Handbook
3-12
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅱ > PCB文件的载入(Download)
准备生产※Ⅱ
生产

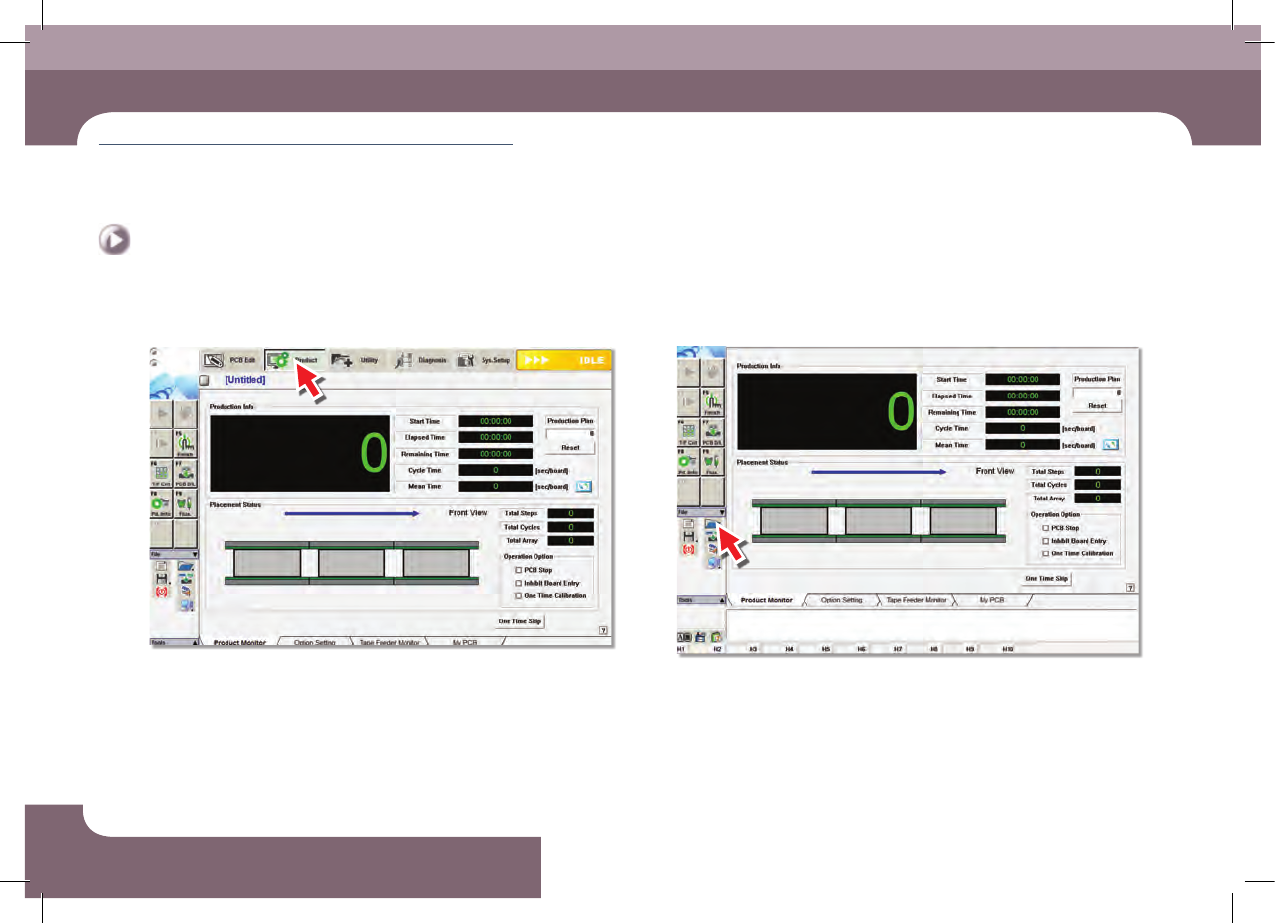

1.※PCB文件的载 入(Download)
Step 1. 选择'生产'菜单
ㆍ 显示'生产信息'画面。
Step 2. 点击'打开'图标
ㆍ 点击图标则显示子菜单。
准备生产※Ⅱ
DECAN S1 Operation Handbook
3-13
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅱ > PCB文件的载入(Download)
准备生产※Ⅱ
Step 3. 点击'打开'
ㆍ 点击图标则显示子菜单。
Step 4. 选择 PCB文件
ㆍ 选择要作业的PCB文件,下载PCB文件。
