DE CAN S 1 Op e ra tio n Ha n db oo k 3-1 9 Chap ter 3 本 Chapter 主要介绍生产作业顺序 生产 Nex t Generation, Multi - Functi onal Placer 准备生产 Ⅱ > 布 置B ack up Pin 准备生产※Ⅱ Step 5. 关闭 前/后安 全 门 Step 6. 按 ' R E A DY ' 按钮
DECAN S1 Operation Handbook
3-18
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅱ > 布置Backup Pin
准备生产※Ⅱ
生产

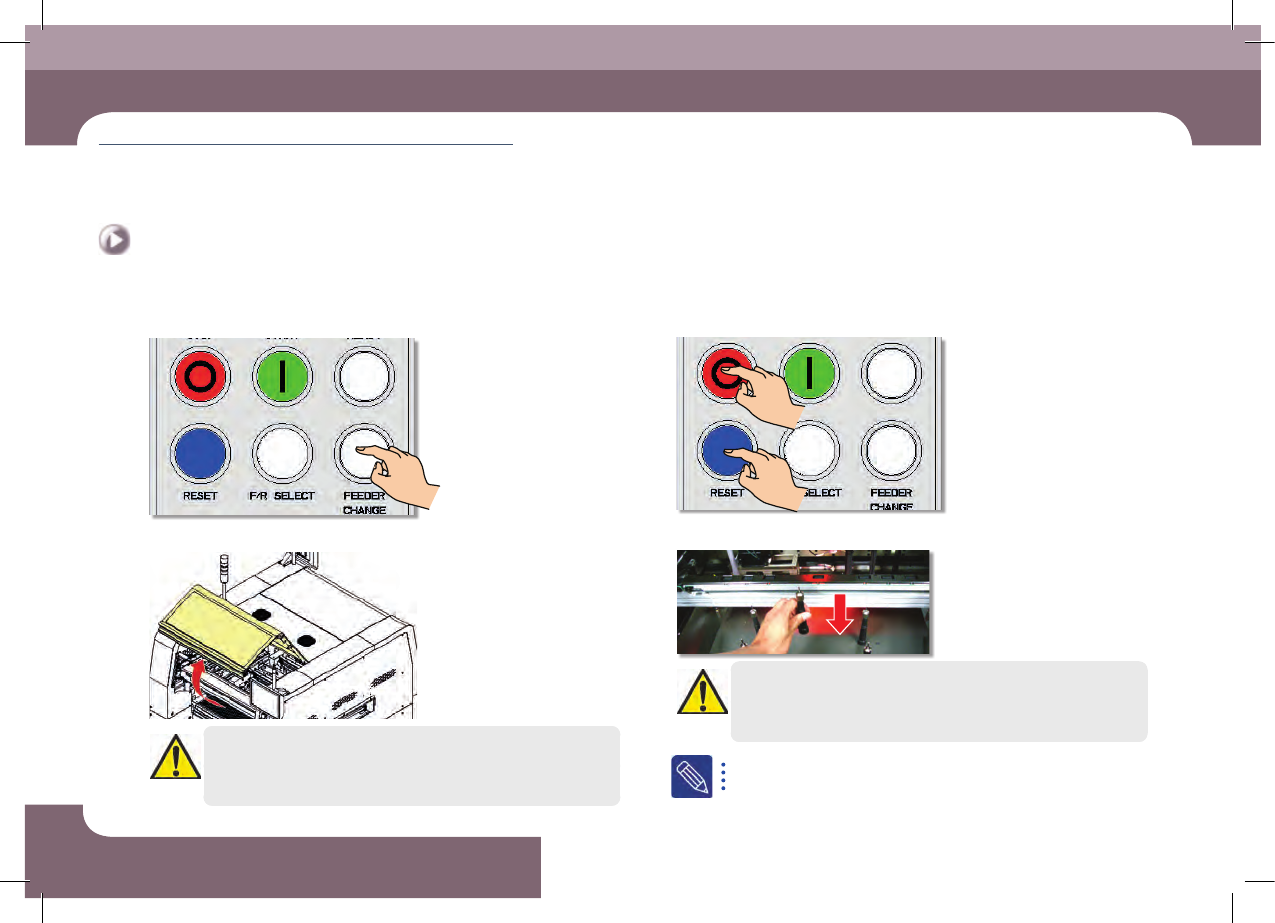

3.※布置Backup※Pin
Step 1. 'FEEDER CHANGE' 按钮
Step 2. 打开前/后安全门
危 险
在清除Backup Pin之前,必须按下EMG开关关闭伺服电机的电源后进
行作业。
Step 3. 'STOP', 'RESET' 按钮
Step 4. 设置Backup Pin,使之支持PCB基板下部
警 告
注意 请务必在BACKUP TABLE上升状态下设置Backup Pin。
关于Backup Pin配置的详细内容清参阅详见"设置Backup Pin" (第6-10
页)
DECAN S1 Operation Handbook
3-19
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅱ > 布置Backup Pin
准备生产※Ⅱ

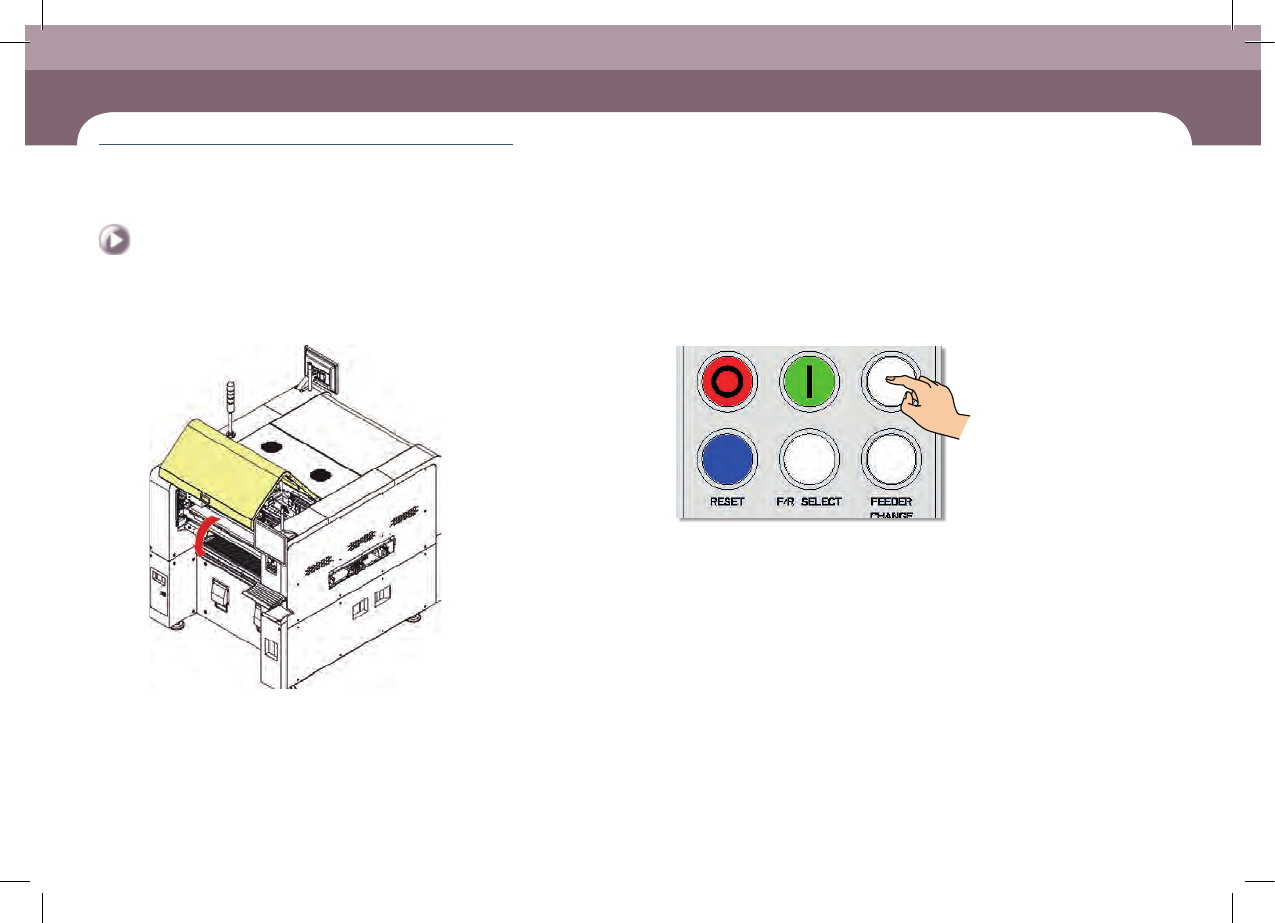

Step 5. 关闭前/后安全门
Step 6. 按'READY'按钮
DECAN S1 Operation Handbook
3-20
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅱ > 检查位置及示教
准备生产※Ⅱ
生产
4.※检查位置及示教

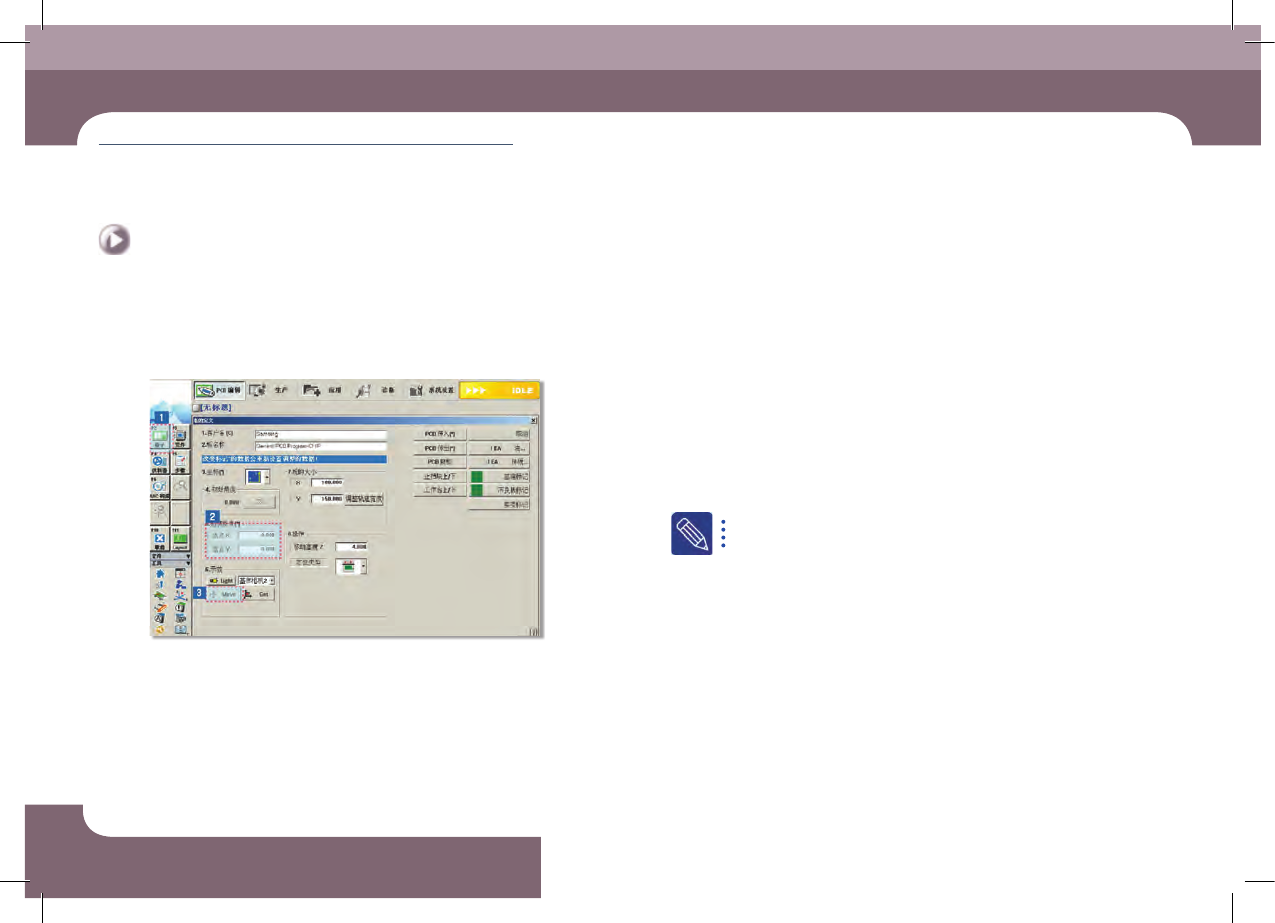

1. PCB Origin的检查
Step 1. 检查当前设定的PCB Origin
①
1.
在
"pcb
编辑
"
菜单选择
"
基板(
board
)定义
"
子菜单
②
2.
选择<
5.
Place
Origin
>领域
③
3.
选择<移动>键
④
4.
检查当前设定的
PCB
的贴装原点
Step 2. PCB Origin 示教
如果当前设定的贴装原点位置不正确,需要重新示教贴装原点。
详细内容请参阅Administrator's Guide的"6.1. 基本设定 (Basic
Setup)"。
