DECAN S1 Operation Handbook
3-22
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅱ > 检查位置及示教
准备生产※Ⅱ
生产

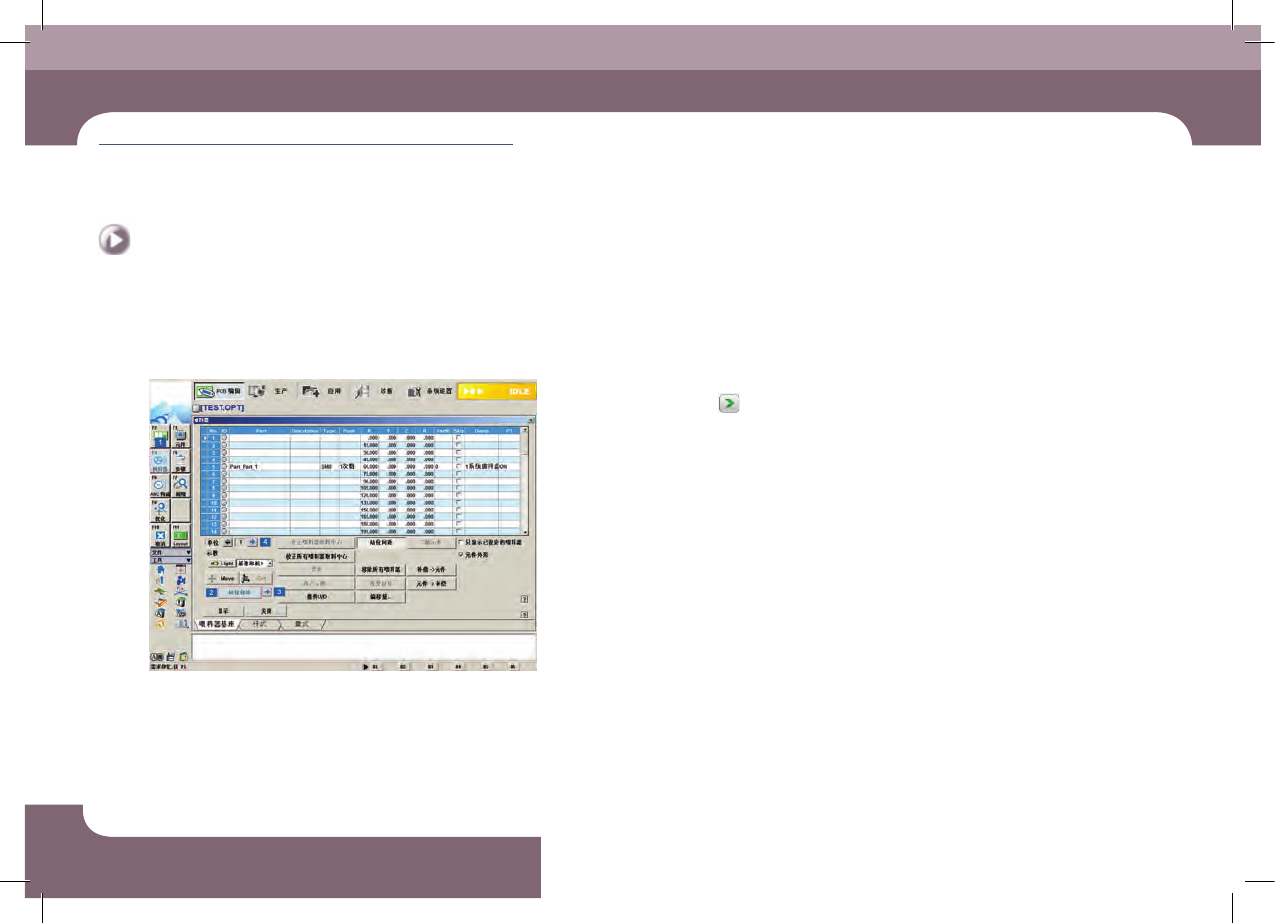

3. 检 查 吸附点( Pickup Point)
Step 1. 检查供料器的吸附点
① 1. 在"PCB 编辑"菜单选择"喂料器"子菜单。
②
2.
单击<站位移动>键后
,
以<喂料器移动>键转换。
③ 单击
键检查所安装的供料器的吸附点。
④
4.
检查了当前供料器底座的吸附点后
,
单击<单位>领域的箭头型键
,
使用同一方式检
查安装在其它供料器底座上的供料器的吸附点。
⑤
5.
针对带式供料器以外的其它供料器也需要检查吸附点。
Step 2. 吸附点示教
如果当前设定的供料器的吸附点不正确,重新示教吸附点。
DECAN S1 Operation Handbook
3-23
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
准备生产 Ⅱ > 检查位置及示教
准备生产※Ⅱ

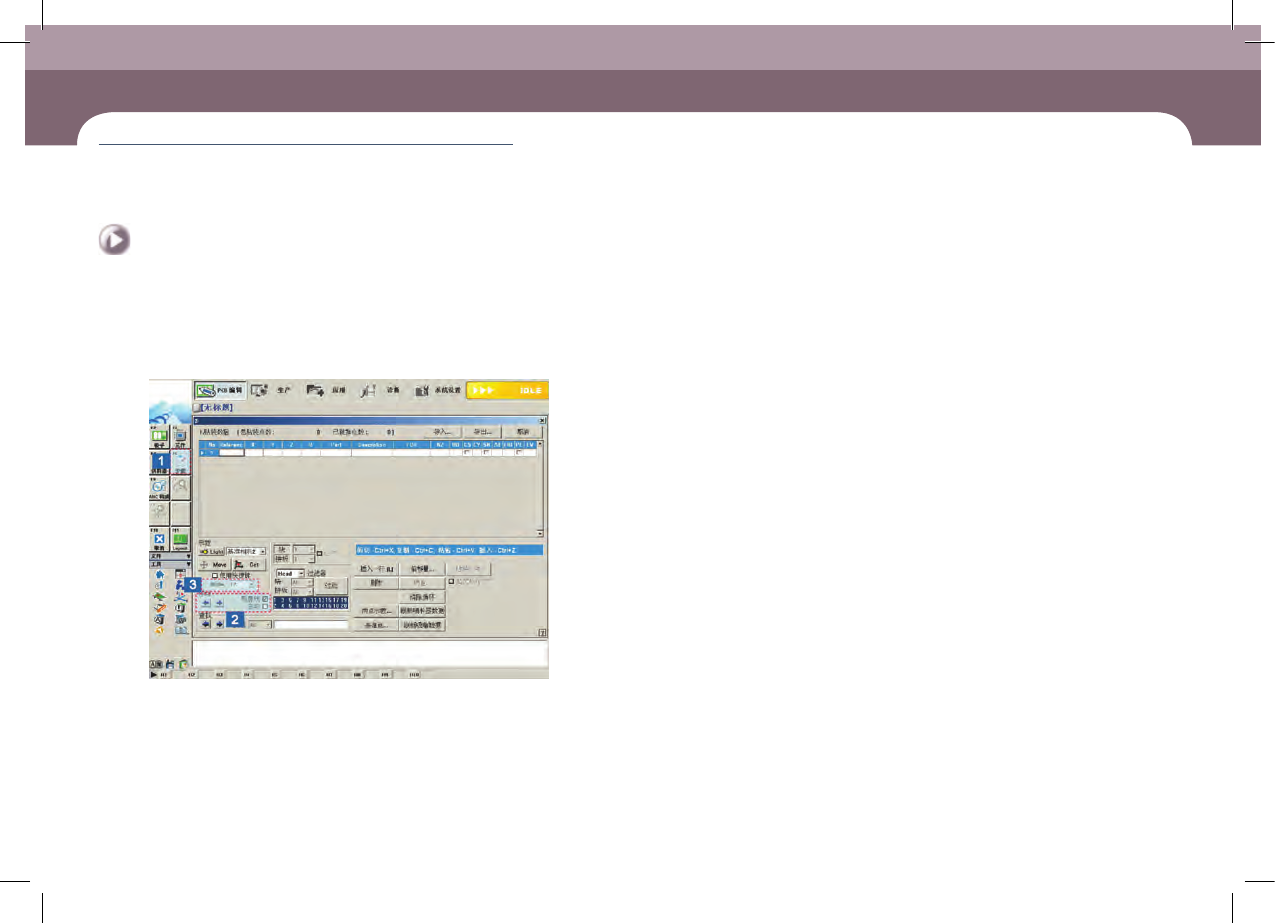

4. 检查贴装点(Placement Point)
Step 1. 检查PCB的贴装点
① 1. 在"PCB 编辑"菜单选择"步骤"子菜单。
②
2.
圈选<
Auto
>复选框后单击箭头移动键检查贴装点位置
③
3.
检查了当前作业工作站的贴装点后
,
单击<工作站>领域的组合框后选择其它作业工
作站。
④
4.
使用同一方式对其它作业工作站的贴装点进行贴装点检查作业。
Step 2. 贴装点示教
如果当前设定的贴装点不正确,重新示教贴装点。
DECAN S1 Operation Handbook
3-24
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Next Generation, Multi-Functional Placer
生产 > PCB文件的载入(Loading)
生产
生产

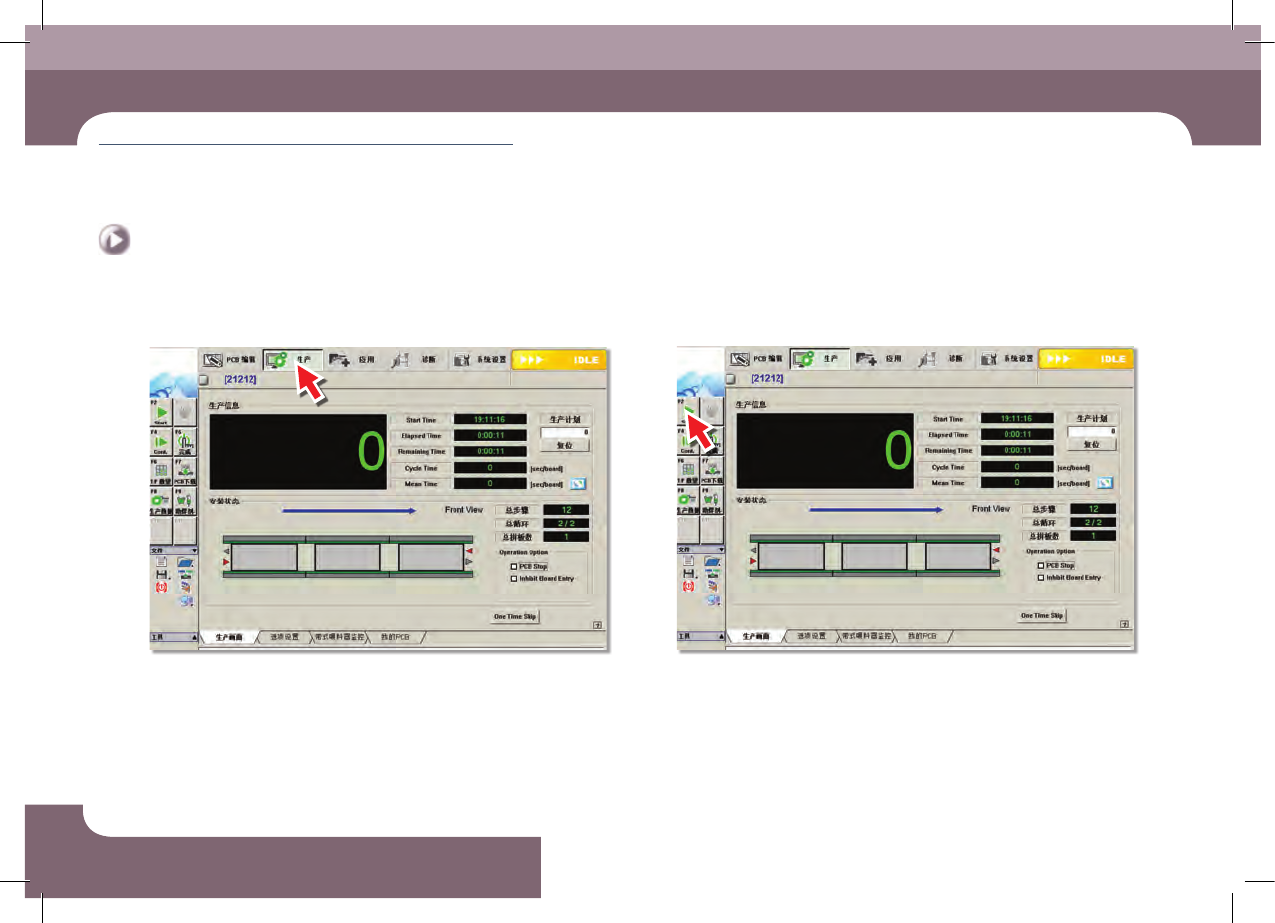

1.※PCB文件的载 入(Loading)
Step 1. 选择'生产'菜单
ㆍ 显示'生产信息'画面。
Step 2. 选择'开始'子菜单
ㆍ 选择'开始'子菜单时,会自动下载PCB的程序
生产
