其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-2
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验Reel hanger状态(电动式)
检验Feeder
其他检验及已耗尽元器件的更换
2.※检验Reel※hanger状态(电动式)
检验事项
ㆍ 安装Feeder后确认 Reel hanger是否完全紧贴在Feeder里面
ㆍ 确认Reel hanger rib是否正确安装在Reel上。
注 意
Reel设置不良时,可能会因为负荷增加而使得吸附位置偏移。
Reel hanger rib起到一个使Reel正常Feeding 的Guide的作用。
如果Rib与Reel不吻合,有可能发生 Feeding Error。
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-3
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验部件Reel(气压式)
检验Feeder
3.※检验部件Reel(气压式)

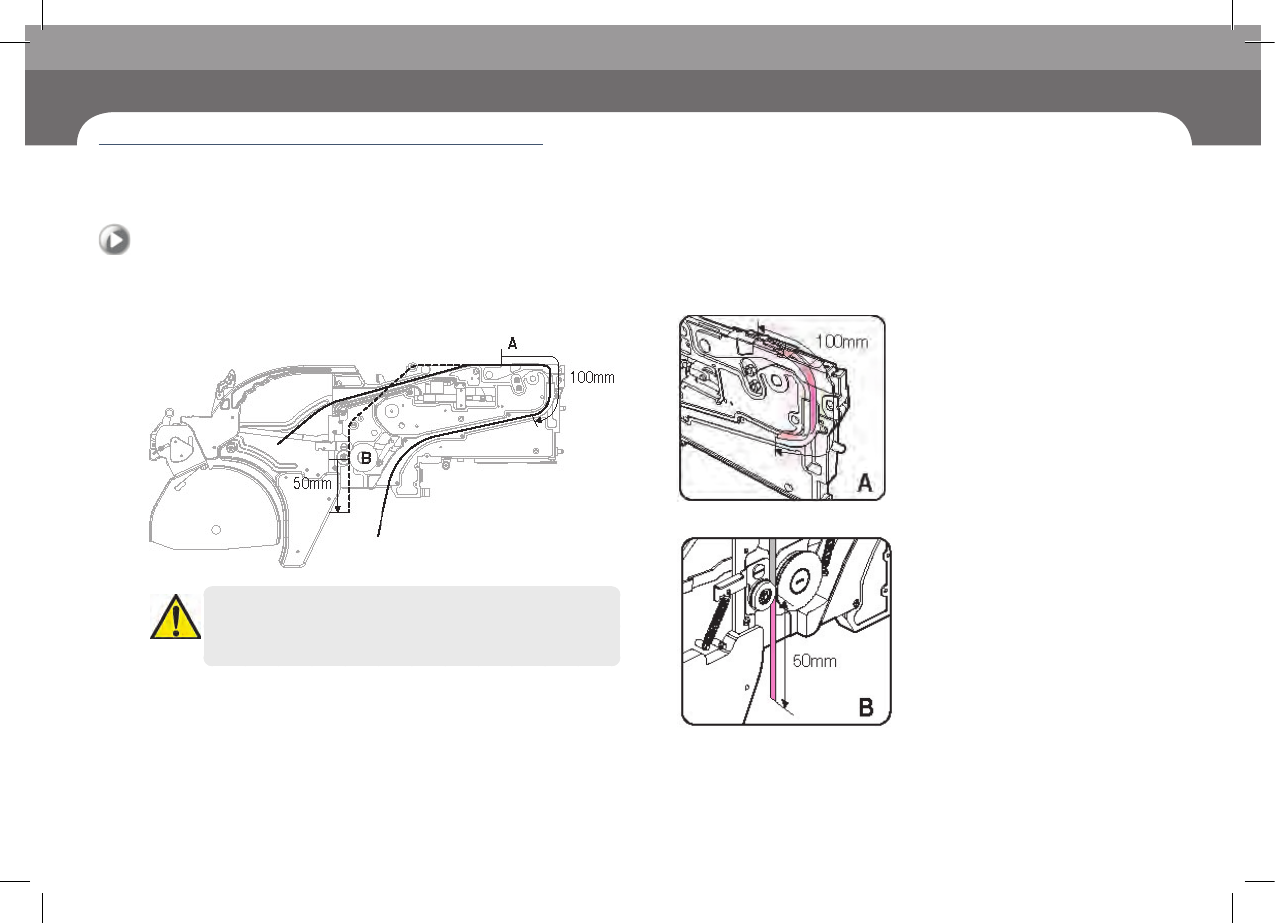

1. 如下图使卷带(Tape)通过槽A, B。
注 意
部件Reel的安装状态与下列图不符时,有可能造成Index Error。
ㆍ 从部件的吸附位置到Tape的最短距离要达到100mm以上
ㆍ 从Drain Gear的中心到塑料的最短距离要达到50mm以上
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-4
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验部件Reel(电动式)
检验Feeder
其他检验及已耗尽元器件的更换
4.※检验部件Reel(电动式)
如下图使卷带(Tape)通过槽A, B, C。
注 意
从传送料带的吸附点到料带前方末端的长度较短时,可能会发生料带被卡
住之类的问题请拉长到足够通过图D所示曲线部的长度后使用。
5.※检验Locker的锁定状态
检验事项
ㆍ 在Feeder上安装Reel部件之后,请务必确认Locker的锁定状态
注 意
如果Tape Guide和Locker没有被锁定,设备驱动中,有可能与Head发生
冲突。
