其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-4
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验部件Reel(电动式)
检验Feeder
其他检验及已耗尽元器件的更换

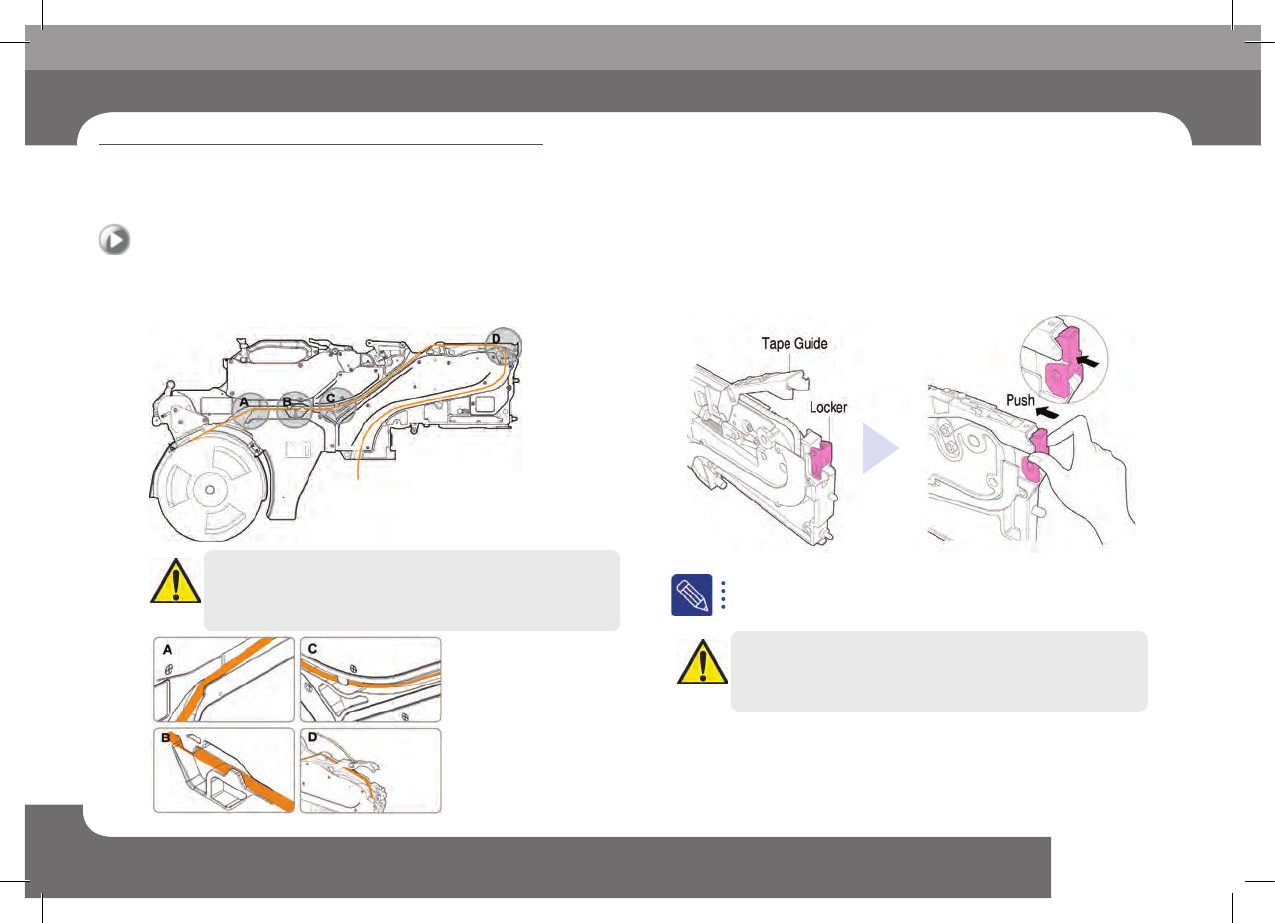

4.※检验部件Reel(电动式)
如下图使卷带(Tape)通过槽A, B, C。
注 意
从传送料带的吸附点到料带前方末端的长度较短时,可能会发生料带被卡
住之类的问题请拉长到足够通过图D所示曲线部的长度后使用。
5.※检验Locker的锁定状态
检验事项
ㆍ 在Feeder上安装Reel部件之后,请务必确认Locker的锁定状态
注 意
如果Tape Guide和Locker没有被锁定,设备驱动中,有可能与Head发生
冲突。
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-5
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 料带导件塑料设置(电动式)
检验Feeder

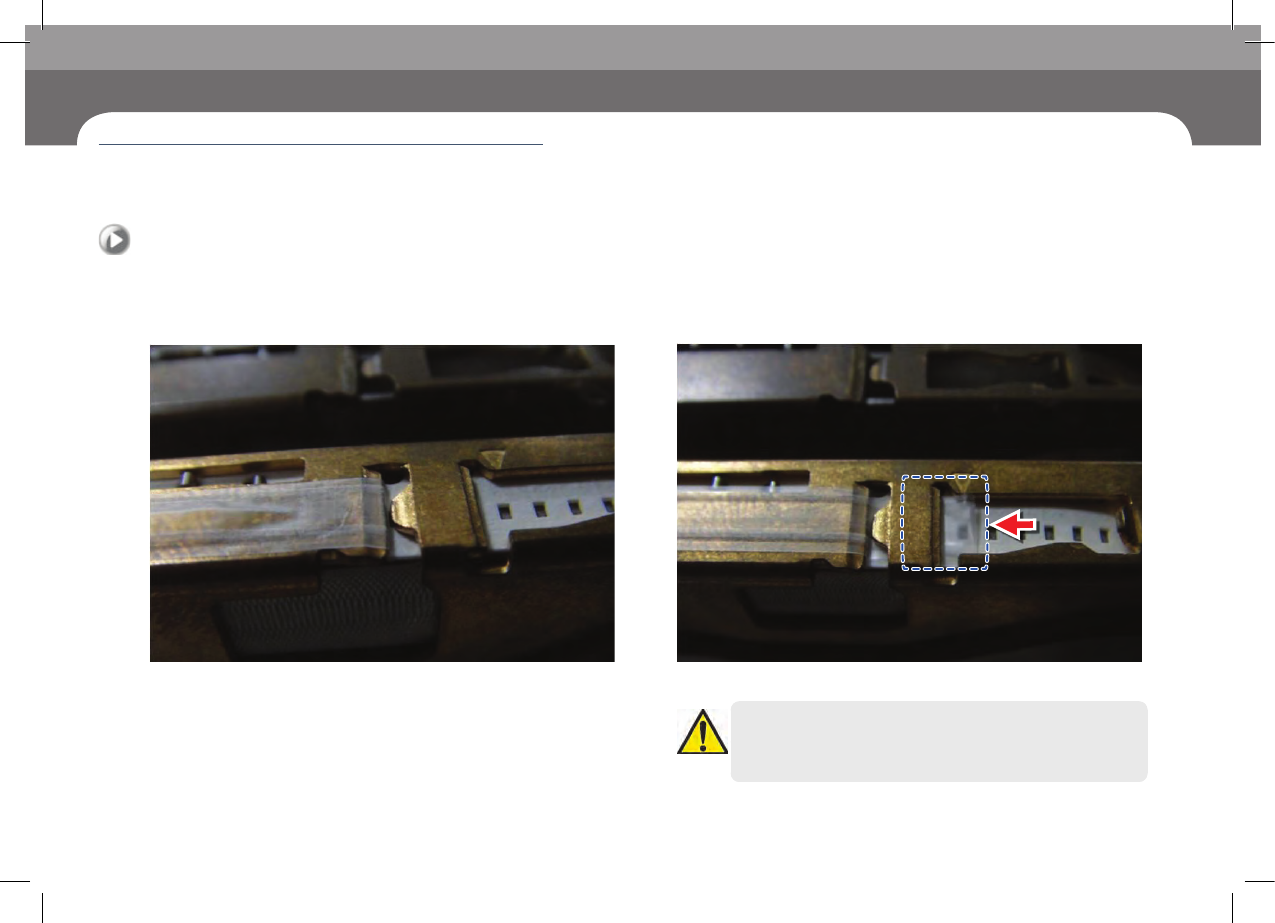

6.※料带导件塑料设置(电动式)
1. 在供料器上盖(upper cover)安装料带
ㆍ 塑料正常安装时的状态
ㆍ 塑料被卷入的状态
注 意
在前/后间隙(Slit)设置塑料时,请注意避免塑料被卷入。
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-6
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 料带导件塑料设置(电动式)
检验Feeder
其他检验及已耗尽元器件的更换

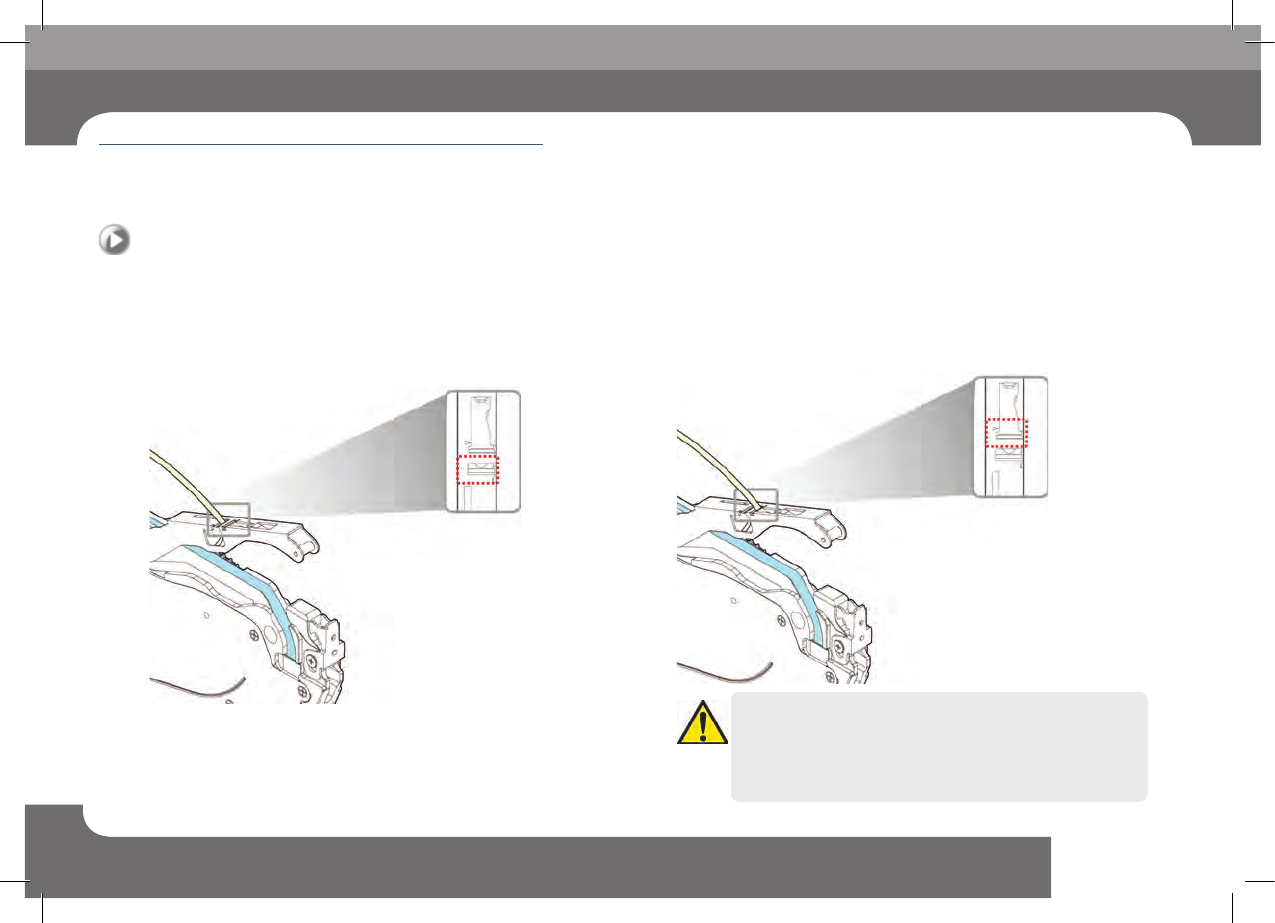

7.※料带导件塑料设置(电动式)
1. 通过前/后方间隙(Slit)安装料带
通过后方间隙(Slit)安装料带(GENERAL)
通过前方间隙(Slit)安装料带(OPTION)
注 意
ㆍ 如果是0402元件,则必须通过前方间隙(Slit)把料带安装到供料器。
ㆍ 如果是0603元件,则通过前方间隙把料带安装到供料器时必须使用
不带静电的元件。
ㆍ 如果元件带有静电,供应元件时由于静电而可能导致吸附错误。
