其他检验及已耗尽元器件的更换 Chap ter 6 Nex t Generation, Multi - Functi onal Placer DE CAN S 1 Op e ra tio n Ha n db oo k 6-8 本 Chpater 介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。 检验F eeder > 设置 部件 的Pi cku p的 高 度 检验Feeder 其他检验及已耗尽元器件的更换 9. ※ 设 置部…
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-7
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 安装Feeder时,确认是否安装于Feeder Base上。
检验Feeder

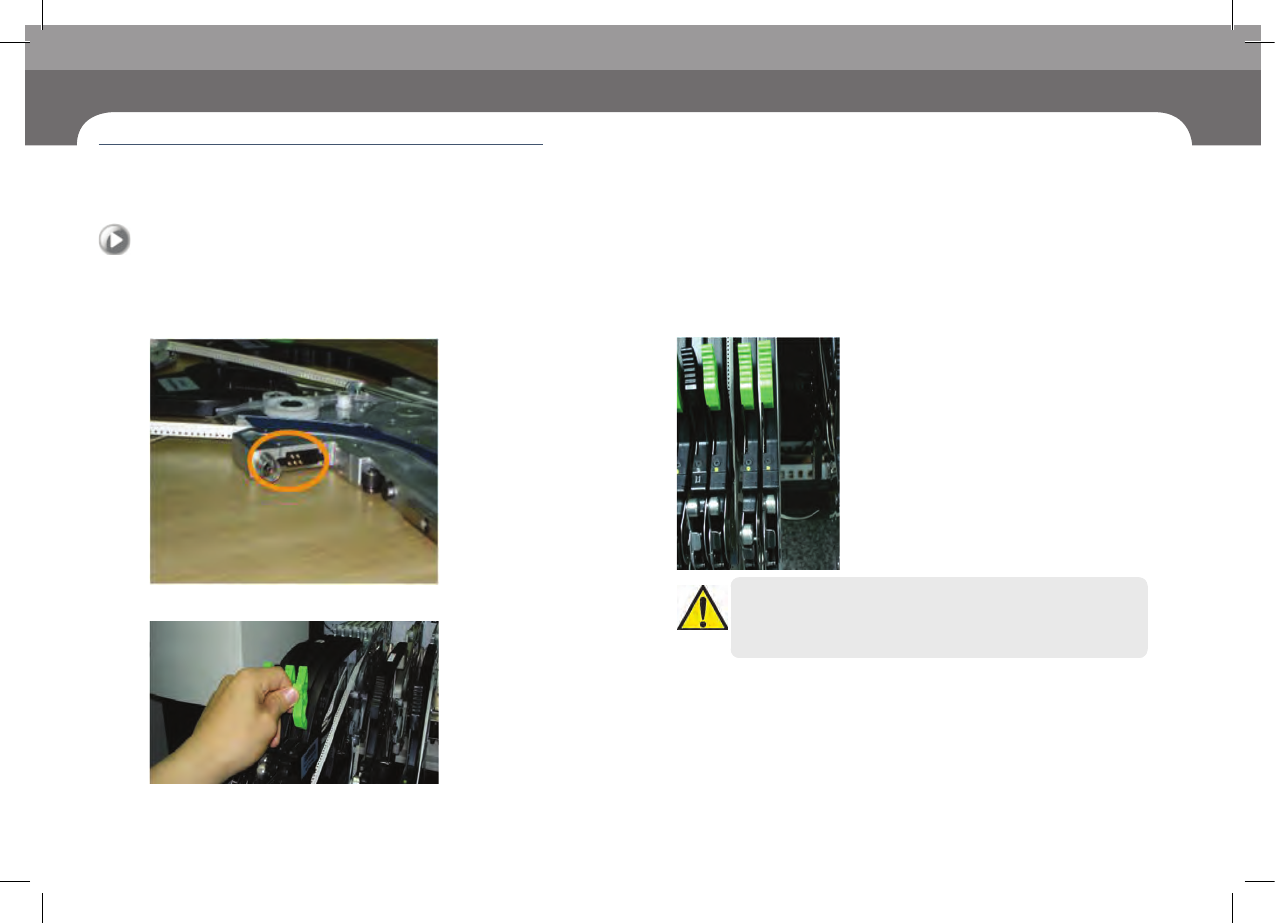

8.※安装Feeder时,确认是否安装于Feeder※Base上。
Step 1. 确认Feeder的Probe Pins 状态。
Step 2. 安装Feeder 后固定Grip。
Step 3. 确认Feeder的LED Color
注 意
安装正常时,LED color应该是 green。安装正常,但LED color不是Green
时,请与售后服务联系。
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-8
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 设置部件的Pickup的高度
检验Feeder
其他检验及已耗尽元器件的更换

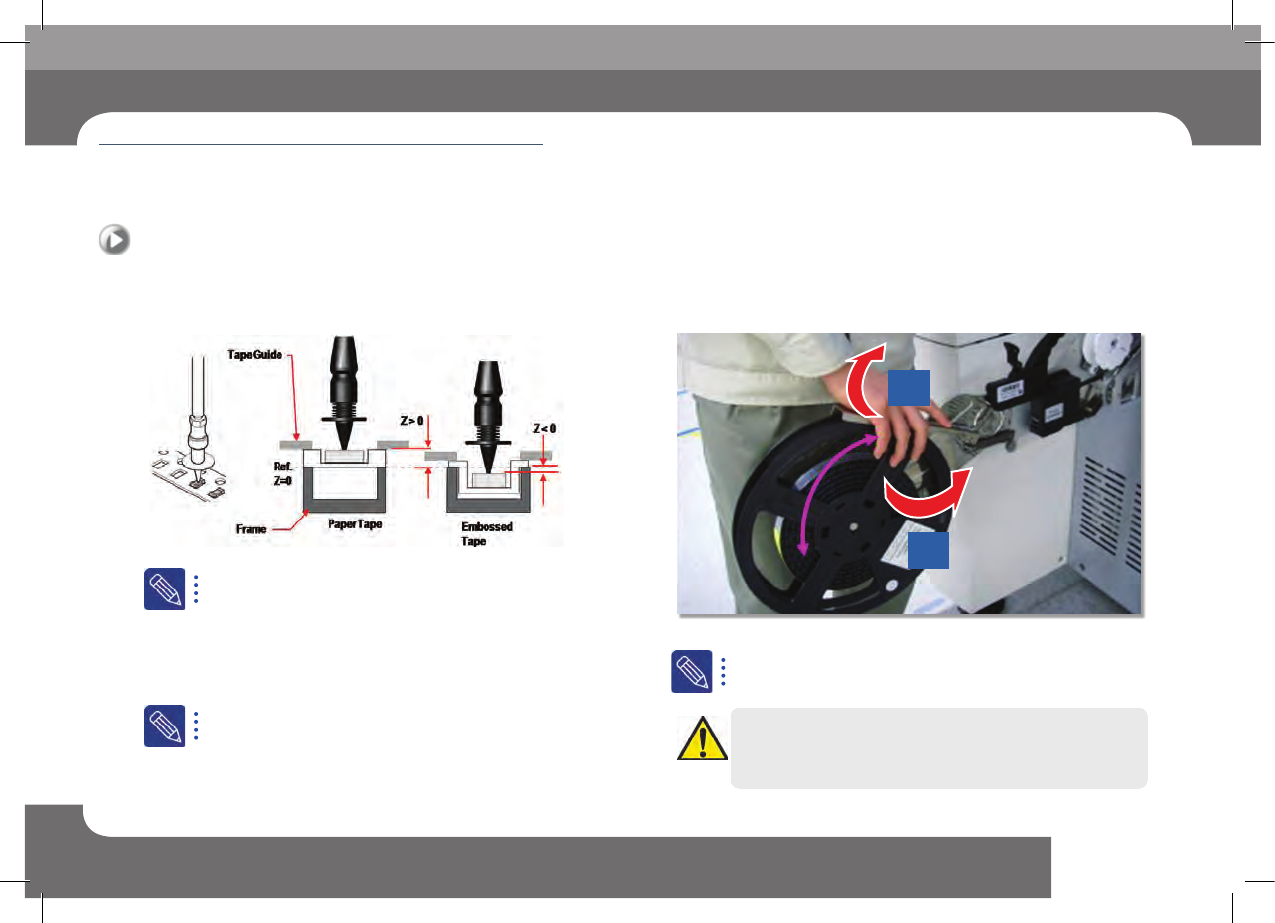

9.※设置部件的Pickup的高度
选择MMI的 PCB Edit > Feeder Z Pickup ,设置部件的Pick-up 高度。
检验事项
ㆍ 设置部件的Pick-up 的高度时,通过Paper Tape供应的部件的Pick-up高度和
通过Emboss Tape供应的部件的Pick-up 高度将会有所不同。
ㆍ 请参照左图设置部件的Pick-up高度。
详细内容请参照SM Feeder菜单的"1.3. SM Tape Feeder的Z轴高度基
准面"
参考例
ㆍ Paper Type: 1608R -> Z = 0.5
ㆍ Emboss Type: Z = -0.1
10.※交换Reel后启动(气压式)
交换Reel后 Arm Close 时把Reel Arm稍微往上抬高后使用。
Slow Swing
1
2
ㆍ 12mm ~ 88mm
检验事项
Reel Hanger Close时把Reel Arm稍微往上抬高才能启动。
注 意
强行 Close时,Reel Stopper有可能会被损坏。
其他检验及已耗尽元器件的更换
Chapter 6
Next Generation, Multi-Functional Placer
DECAN S1 Operation Handbook
6-9
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 确认Reel的信息时的注意事项 (电动式)
检验Feeder

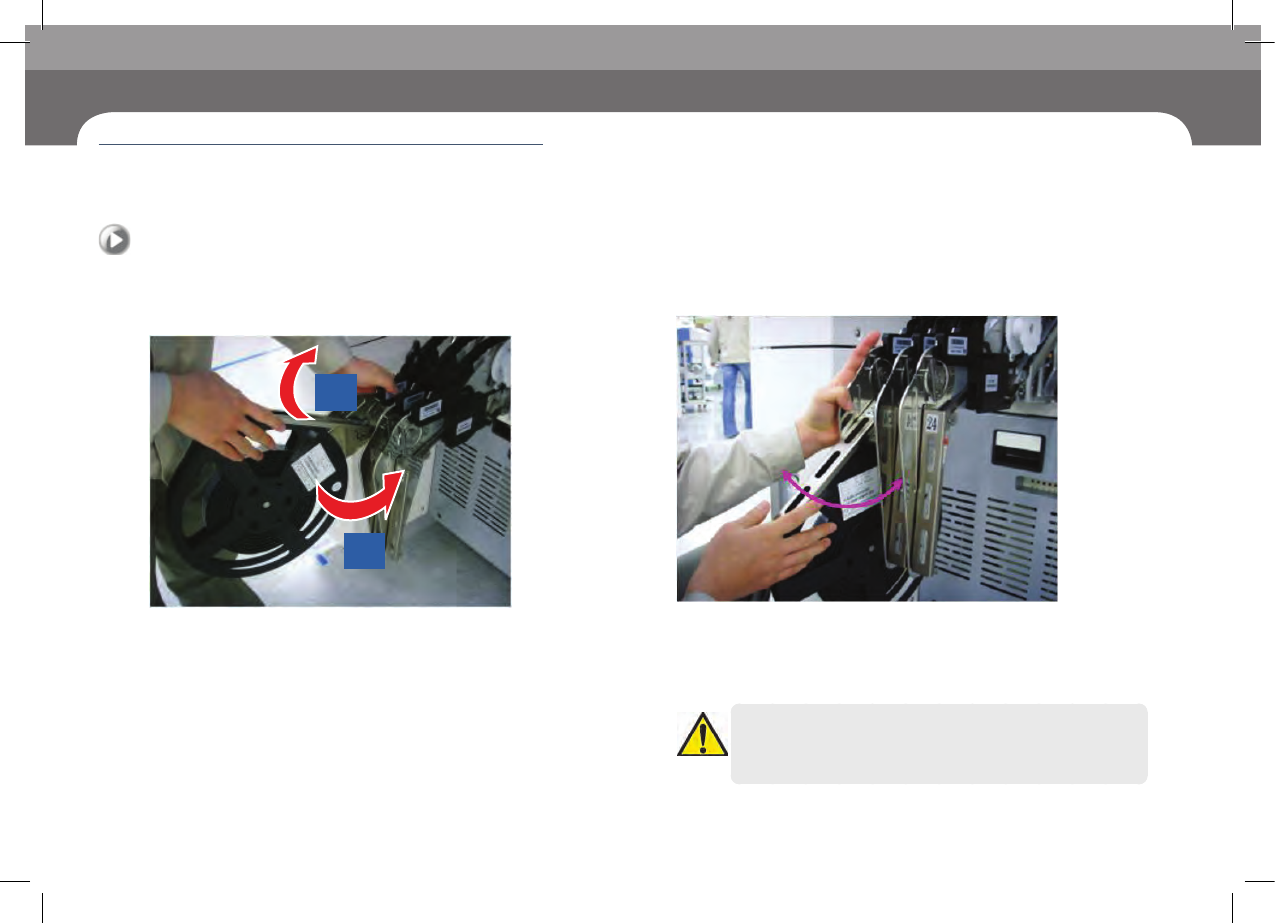

11. ※确认Reel的信息时的注意事项※(电动式)
确认 Reel信息时Reel Arm Open后使用
1
2
ㆍ 确认Reel 部件信息时打开（抬高）Reel Arm Plate后进行确认。
注 意
如果为了查看部件信息把Reel Arm Plate向侧旋转的话,ReelArm Plate
有可能会因弯曲而被损坏。
